🔍 نقد و بررسی برد کامل استوک دستگاه جوش تک برد

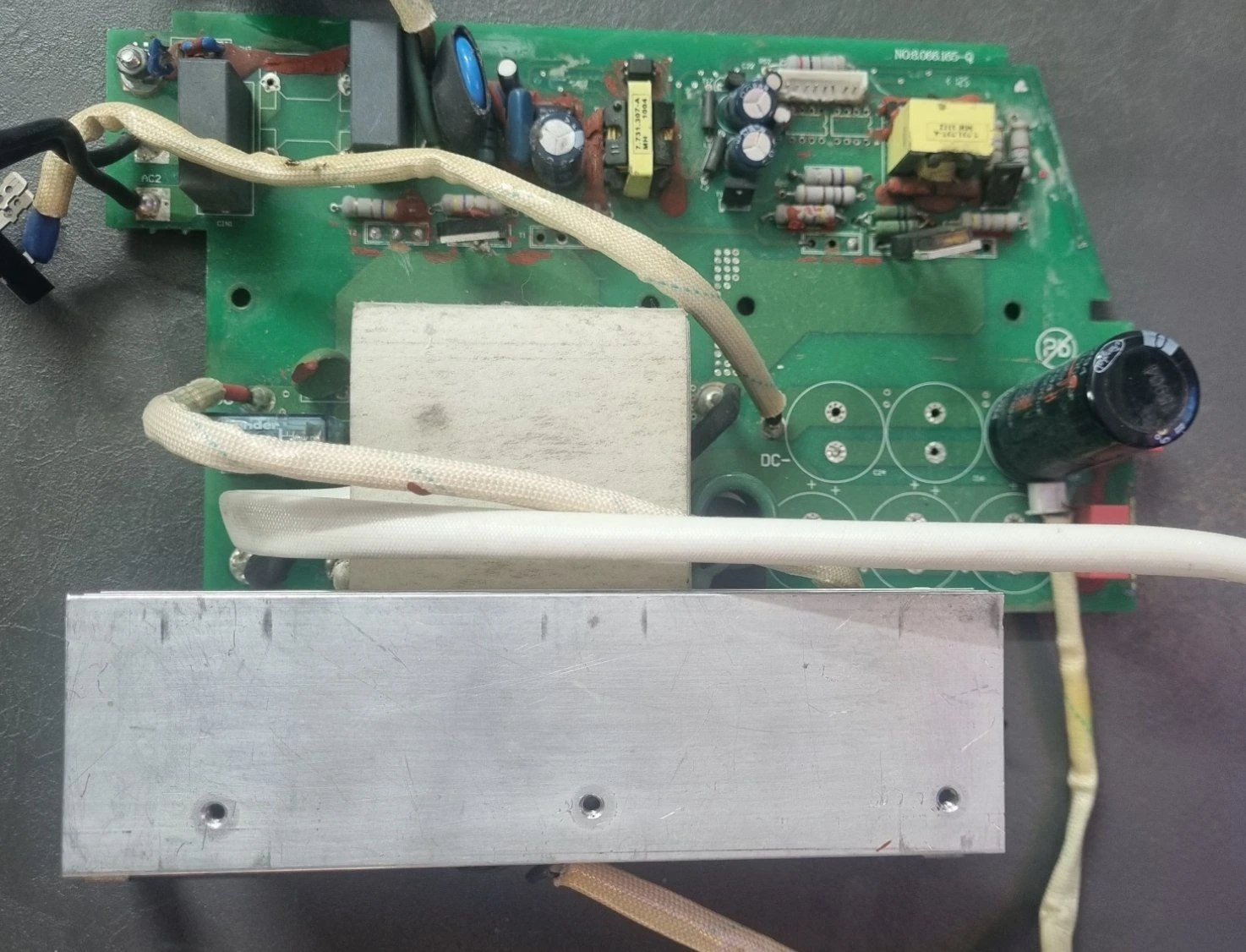

برد کامل استوک تکبرد یکی از رایجترین بردهای دستگاه جوش اینورتر اقتصادی و نیمهصنعتی است که تمام بخشهای قدرت و کنترل روی یک PCB قرار گرفتهاند.
━━━━━━━━━━━━━━
⚙ ساختار کلی برد تکبرد
در این نوع دستگاه معمولاً همه قسمتها روی یک برد مونتاژ شدهاند:
✅ بخش پاور و سوئیچینگ
✅ مدار PWM و کنترل
✅ درایور IGBT یا MOSFET
✅ رکتیفایر خروجی
✅ مدار Soft Start
✅ مدار محافظت
✅ تغذیه فن
✅ فیدبک جریان و ولتاژ
برخلاف مدلهای چندبرد، همه مدارها یکپارچه هستند.
━━━━━━━━━━━━━━
🛠 کاربرد
این بردها بیشتر در دستگاههای:
⚡ 160 آمپر
⚡ 200 آمپر
⚡ 250 آمپر
استفاده میشوند.
مناسب:
✔ مصارف خانگی
✔ کارگاه سبک
✔ تعمیرات سیار
✔ جوشکاری عمومی
━━━━━━━━━━━━━━
✅ مزایا
✔ قیمت اقتصادی
هزینه تولید و تعمیر کمتر از مدلهای چندبرد.
✔ سیمکشی کمتر
اتصالات کمتر باعث کاهش خطای سیمکشی میشود.
✔ حجم کمتر
دستگاه سبکتر و جمعوجورتر میشود.
✔ تعمیر سادهتر
برای بسیاری از تعمیرکارها عیبیابی سریعتر است.
✔ مصرف کمتر
در برخی مدلها راندمان قابل قبول دارند.
━━━━━━━━━━━━━━
❌ معایب
⚠ تراکم قطعات بالا
حرارت در یک نقطه جمع میشود.
⚠ تعمیر دشوار در سوختگی شدید
گاهی چند بخش همزمان آسیب میبینند.
⚠ حساسیت بیشتر PCB
در جریان بالا ممکن است مسیرها آسیب ببینند.
⚠ خنککاری ضعیفتر
در مدل ارزان هیت سینک کوچک است.
⚠ کیفیت متغیر برد استوک
بردهای استوک ممکن است قبلاً تعمیر شده باشند.
━━━━━━━━━━━━━━
🔥 خرابیهای رایج
در تعمیر دستگاه جوش تکبرد معمولاً این خرابیها زیاد دیده میشود:
❌ سوختن IGBT یا MOSFET
❌ خرابی درایور
❌ سوختن مقاومت گیت
❌ خرابی PWM
❌ سوختن دیودهای خروجی
❌ خشک شدن خازنها
❌ قطع شدن مسیر PCB
❌ لحیم سرد
━━━━━━━━━━━━━━
🚨 علائم خرابی
⚡ روشن نشدن دستگاه
⚡ روشن شدن بدون خروجی
⚡ آمپر ضعیف
⚡ چسبیدن الکترود
⚡ نوسان جریان
⚡ صدای تقتق
⚡ پریدن فیوز
⚡ داغ شدن شدید
━━━━━━━━━━━━━━
🔍 نکات مهم خرید برد استوک
✅ سلامت ظاهری
برد نباید:
❌ سوختگی شدید
❌ ترک PCB
❌ زنگزدگی
❌ تغییر رنگ شدید
داشته باشد.
✅ بررسی تعمیر قبلی
بردهایی که چندبار تعمیر شدهاند معمولاً:
⚠ قلعکاری نامنظم
⚠ سیمکشی اضافه
⚠ قطعات غیراصل
دارند.
✅ تست IGBT ها
حتماً اتصال کوتاه C-E بررسی شود.
✅ سلامت خازنها
بادکردگی یا نشتی نشانه ضعف برد است.
✅ هیت سینک
باید محکم و بدون تاب باشد.
━━━━━━━━━━━━━━
🧠 نکات حرفهای تعمیرگاهی
✅ قبل از روشن کردن اولیه از لامپ سری استفاده کنید.
✅ مقاومتهای گیت و دیودهای درایور حتماً چک شوند.
✅ در بردهای تکبرد خرابی بخش قدرت میتواند PWM را هم نابود کند.
✅ فن دستگاه اهمیت زیادی دارد؛ ضعف فن باعث سوختن مجدد میشود.
✅ خمیر سیلیکون IGBT ها حتماً تعویض شود.
━━━━━━━━━━━━━━
⚠ ضعف رایج بردهای استوک
بعضی بردهای استوک بازار:
❌ قطعات تعویضی بیکیفیت دارند
❌ IGBT ضعیف روی آن نصب شده
❌ ترک مویی PCB دارند
❌ زیر بار واقعی تست نشدهاند
به همین دلیل تست بیباری کافی نیست.
━━━━━━━━━━━━━━
📌 جمعبندی
برد کامل استوک دستگاه جوش تکبرد گزینهای اقتصادی برای تعمیر یا جایگزینی دستگاههای اینورتر سبک و متوسط است.
سادگی ساخت و قیمت مناسب مزیت اصلی آن است، اما کیفیت مونتاژ، سلامت IGBT ها، خنککاری و وضعیت PCB در دوام و عملکرد آن نقش بسیار مهمی دارند.
