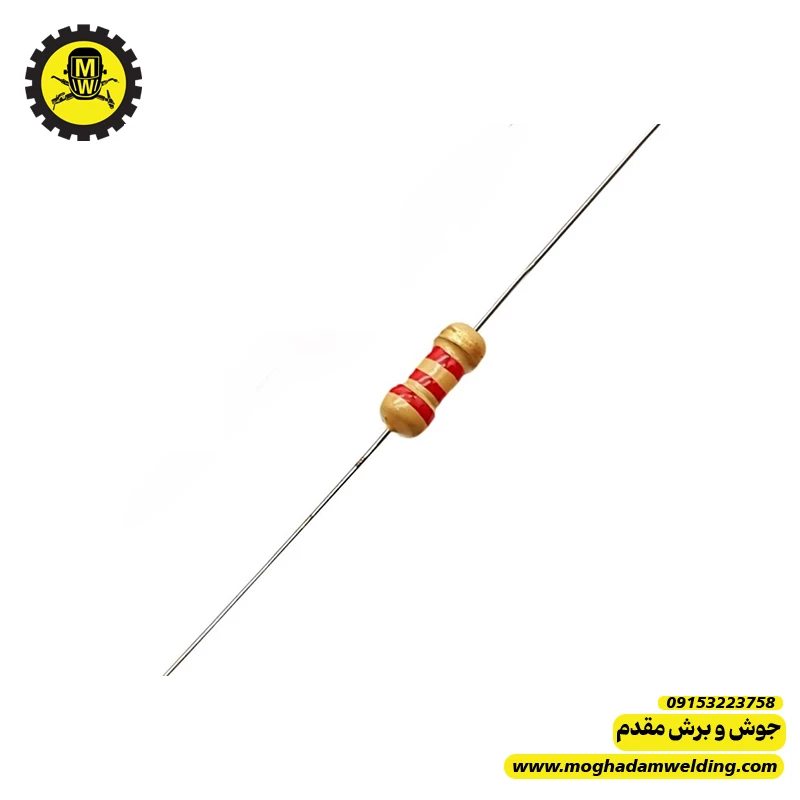

🔍 نقد و بررسی مقاومت کربنی 2.2 کیلو اهم 1 وات
یک مقاومت پرکاربرد در مدارهای الکترونیکی و بردهای دستگاه جوش اینورتر.
━━━━━━━━━━━━━━
⚙ مشخصات فنی
🔹 مقدار مقاومت: 2.2KΩ (2200 اهم)
🔹 توان: 1 وات
🔹 نوع: Carbon Film / کربنی
🔹 تلورانس معمول: ±5%
🔹 حداکثر ولتاژ تقریبی: حدود 450V
کد رنگی این مقاومت:
🔴 قرمز
🔴 قرمز
🔴 قرمز
🟡 طلایی
(2200Ω ±5%)
━━━━━━━━━━━━━━
🛠 کاربردها
در مدارهای مختلف الکترونیکی استفاده میشود، از جمله:
✅ محدودکننده جریان
✅ مقاومت بایاس ترانزیستور
✅ تقسیم ولتاژ
✅ مدار فیدبک
✅ مدار استارت PWM
✅ محدود کردن جریان گیت
در دستگاه جوش اینورتر اغلب در این قسمتها دیده میشود:
⚡ مدار درایور
⚡ فیدبک
⚡ مدار کنترل PWM
⚡ مدار محافظت
━━━━━━━━━━━━━━
✅ مزایا
✔ قیمت ارزان
✔ در دسترس بودن
✔ مناسب برای مدارهای عمومی
✔ نصب آسان
✔ تحمل توان مناسب
━━━━━━━━━━━━━━
❌ معایب
⚠ پایداری کمتر نسبت به متال فیلم
⚠ تغییر مقدار در دمای بالا
⚠ نویز الکتریکی بیشتر
⚠ حساستر به حرارت
به همین دلیل در مدارهای دقیق معمولاً Metal Film ترجیح داده میشود.
━━━━━━━━━━━━━━
🔥 خرابیهای رایج
❌ افزایش مقدار اهم
❌ قطع شدن داخلی
❌ تغییر مقدار در اثر حرارت
❌ ترک بدنه
در دستگاه جوش معمولاً به دلیل:
⚡ گرمای زیاد
⚡ اضافه ولتاژ
⚡ خرابی قطعات اطراف
دچار مشکل میشود.
━━━━━━━━━━━━━━
🚨 علائم خرابی
در صورت خرابی ممکن است:
⚡ دستگاه استارت نزند
⚡ PWM راهاندازی نشود
⚡ نوسان خروجی ایجاد شود
⚡ درایور درست کار نکند
⚡ مدار فیدبک مختل شود
━━━━━━━━━━━━━━
🔍 تست مقاومت
با مولتیمتر روی حالت اهم اندازهگیری کنید.
مقدار باید نزدیک به:
✅ 2.2KΩ
باشد.
اگر مقدار:
⚠ خیلی بیشتر شد
⚠ یا بینهایت شد
مقاومت خراب است.
━━━━━━━━━━━━━━
🧠 نکات مهم تعمیرگاهی
✅ اگر مقاومت نزدیک قطعات داغ است بهتر است از توان بالاتر (2 وات) استفاده شود.
✅ نوع Metal Film پایداری بیشتری دارد.
✅ بهتر است مقاومت کمی از سطح برد فاصله داشته باشد تا حرارت به PCB منتقل نشود.
━━━━━━━━━━━━━━
📌 جمعبندی
مقاومت 2.2KΩ 1W کربنی یک قطعه ساده ولی کاربردی در مدارهای کنترل و درایور دستگاه جوش است.
اگرچه قیمت آن پایین است، اما خرابی آن میتواند باعث اختلال در عملکرد مدارهای مهم مثل PWM و فیدبک شود.
