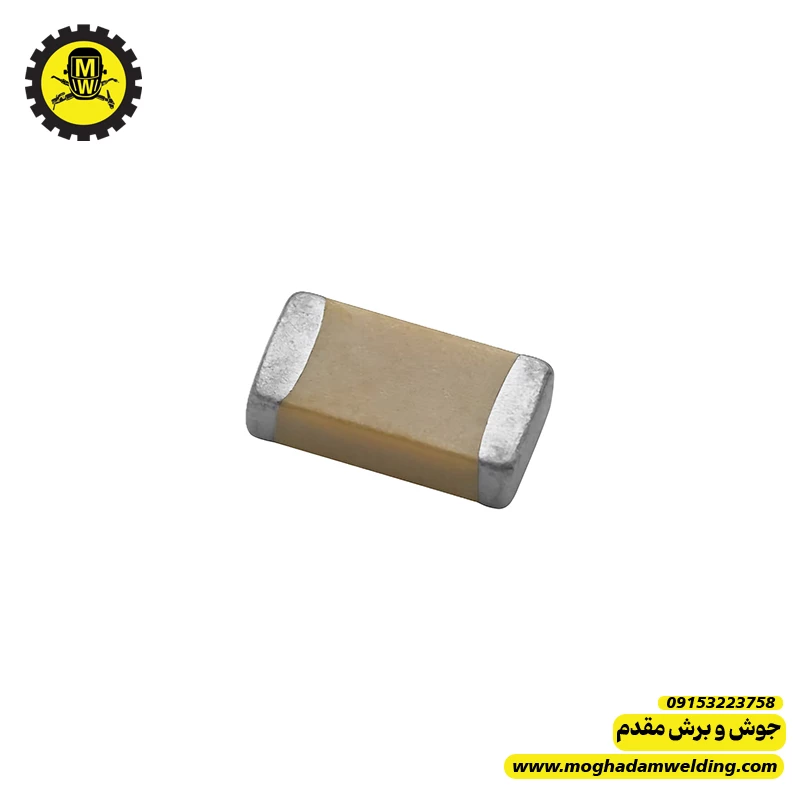

👨🔧 خازن 1 میکروفاراد SMD سایز 1206 (1µF - 1206)
خازن 1 میکروفاراد در پکیج 1206، یک خازن سرامیکی (MLCC) با ظرفیت متوسط است که در بردهای اینورتر نقش بسیار حیاتی در تثبیت ولتاژ و فیلتر کردن نویزهای فرکانس بالا ایفا میکند.
مشخصات فنی
- ظرفیت: \(1\,µF\)
- معادل: \(1000\,nF\)
- پکیج:1206 (ابعاد: 3.2mm در 1.6mm)
- نوع: سرامیکی چندلایه (MLCC)
- ولتاژ کاری رایج: 25V، 50V یا 100V (در مدار کنترل معمولاً 50 ولت استفاده میشود).
- تلرانس: معمولاً ±10% یا ±20%
کاربرد در دستگاه جوش اینورتر
در دستگاههای جوش، این خازن معمولاً در بخشهای حساس زیر دیده میشود:
1️⃣ فیلتر خروجی رگولاتورها
در کنار آیسیهای رگولاتور ولتاژ (مثل 7815 یا 7805) برای صاف کردن نهایی ولتاژ و جلوگیری از نوسان آیسی.
2️⃣ کوپلینگ مسیر سیگنال PWM
برای انتقال سیگنال فرمان به درایورها و حذف مولفه DC ناخواسته.
3️⃣ بایپاس تغذیه آیسیهای کنترل
در نزدیکترین فاصله به پایههای تغذیه آیسیهایی مثل SG3525 یا UC3843 برای جلوگیری از تاثیر نویز شدید سوئیچینگ بر عملکرد آیسی.
4️⃣ مدار تایمینگ و فیلتر فیدبک
در مسیرهای فیدبک جریان و ولتاژ برای نرم کردن تغییرات ناگهانی و جلوگیری از لرزش قوس الکتریکی.
علائم خرابی در برد
خازنهای SMD سرامیکی معمولاً به دو صورت خراب میشوند:
🔧 اتصال کوتاه (Short):
باعث خوابیدن ولتاژ شاخه مربوطه و داغ شدن شدید قطعات قبلی (مثل رگولاتور یا مقاومتهای مسیر) میشود.
🔧 نشتی یا تغییر ظرفیت:
باعث ایجاد نویز در خروجی، ناپایداری در آمپر دستگاه و گاهی شنیده شدن صدای "ویز ویز" از ترانسهای کوچک مدار فرمان میشود.
روش تست و عیبیابی
1. تست با مولتیمتر (تست بوق): نباید بوق ممتد بزند (اگر روی برد است، احتمال دارد قطعات موازی باعث بوق شوند، پس دقت کنید).
2. تست با خازنسنج: باید مقداری نزدیک به 1µF نشان دهد.
3. تست حرارتی: اگر با دوربین حرارتی یا لمس دست متوجه شدید این خازن داغ شده، قطعاً خراب است و نشتی دارد.
✅ نکته طلایی برای مهندس مقدم
در دستگاههای جوش که از برد کنترل ایستاده (Vertical) استفاده میکنند، خرابی یا ترک خوردن این خازنها در اثر لرزش بسیار شایع است.
اگر دستگاه روشن میشود ولی خروجی پالسی ندارد یا پالسها نامنظم هستند، حتماً خازنهای 1µF اطراف آیسی اصلی را بررسی کنید.
