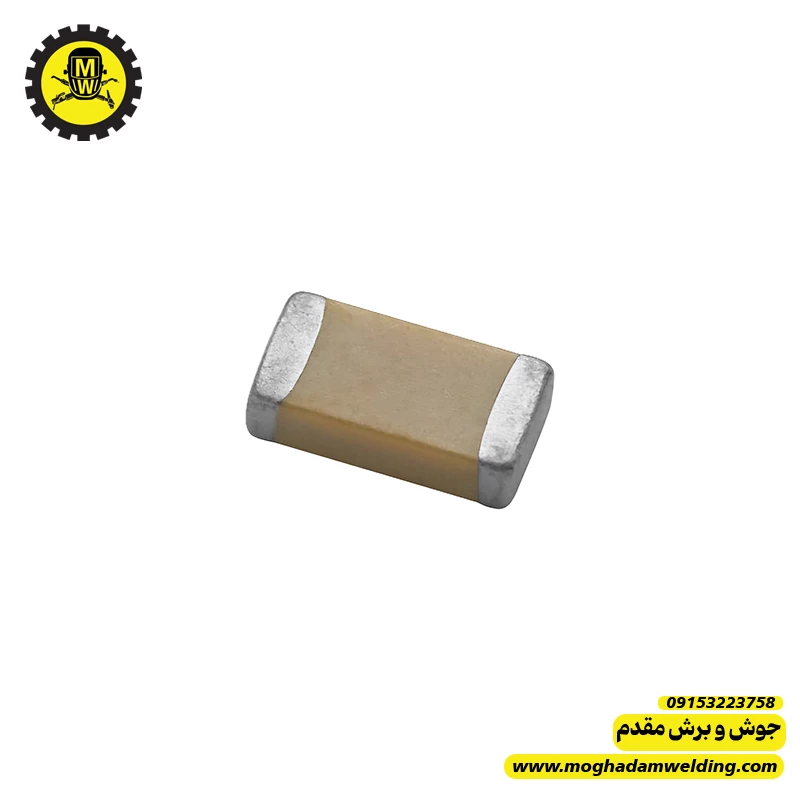

نقد و بررسی خازن 4.7 نانوفاراد SMD سایز 1206
این خازن یکی از قطعات بسیار رایج در:
- بردهای کنترلی
- منابع تغذیه سوئیچینگ
- برد درایور IGBT
- مدارهای فرکانس بالا
است.
معمولاً از نوع:
MLCC (Multi Layer Ceramic Capacitor)
میباشد.
1️⃣ مشخصات اصلی
ولتاژهای رایج:
بسته به مدار:
- 50V
- 100V
- 200V
- 500V
در دستگاه جوش معمولاً ولتاژ مهمتر از ظرفیت است.
2️⃣ نوع دیالکتریک
رایجترین انواع:
✅ X7R
- ارزان
- رایج
- مناسب عمومی
اما:
ظرفیت با ولتاژ تغییر میکند.
✅ C0G / NP0
- بسیار پایدار
- مناسب فرکانس بالا
- نویز کم
اما:
گرانتر و کمیابتر.
3️⃣ کاربردها
✅ فیلتر نویز
در:
- تغذیه IC
- ورودی PWM
- خطوط سنس
✅ اسنابر فرکانس بالا
در کنار:
- MOSFET
- IGBT
- دیود Fast
✅ شکلدهی پالس
در:
- مدار PWM
- Dead-Time
- Soft Switching
✅ حذف اسپایک
بسیار مهم در دستگاه جوش.
✅ EMI Filter
برای کاهش:
- نویز سوئیچینگ
- تداخل فرکانسی
4️⃣ کاربرد در دستگاه جوش
در اینورترها معمولاً کنار:
- ترانس درایو
- اپتوکوپلر
- SG3525
- UC3842
- LM339
- گیت IGBT
دیده میشود.
5️⃣ مزایا
✅ ابعاد کوچک
✅ ESR پایین
✅ مناسب فرکانس بالا
✅ قیمت ارزان
✅ نصب SMD
✅ پاسخ سریع
6️⃣ معایب
❌ شکنندگی
MLCCها به ترک مکانیکی حساساند.
❌ تغییر ظرفیت
در نوع X7R:
- با دما
- ولتاژ
- فرکانس
ظرفیت تغییر میکند.
❌ اتصال کوتاه ناگهانی
در ولتاژ بالا گاهی:
خازن ناگهان Short میشود.
7️⃣ خرابیهای رایج
✅ ترک مویی
بسیار رایج.
علت:
- فشار برد
- ضربه
- گرمای زیاد
✅ اتصال کوتاه
مخصوصاً در مدارهای داغ.
باعث:
- افت ولتاژ
- قفل PWM
- سوختن مقاومت استارت
میشود.
✅ کاهش ظرفیت
باعث:
- افزایش نویز
- ناپایداری PWM
- اختلال فیدبک
8️⃣ علائم خرابی در دستگاه جوش
✅ روشن نشدن
✅ پالس نامنظم
✅ نویز شدید
✅ داغ شدن IGBT
✅ قطع زیر بار
✅ استارت سخت
✅ محافظت اشتباه
9️⃣ تست خازن
بعضی خازنها:
در ولتاژ پایین سالماند
اما زیر ولتاژ کاری نشتی دارند.
🔟 نکات مهم تعویض
✅ ولتاژ کمتر نگذارید
✅ نوع مناسب انتخاب شود
برای فرکانس بالا:
- C0G
- NP0
بهترند.
✅ مراقب ترک هنگام لحیم باشید
گرمای زیاد یا فشار پنس:
باعث ترک داخلی میشود.
نکته حرفهای تعمیرگاهی
در بسیاری از بردهای دستگاه جوش:
یک خازن SMD کوچک معیوب میتواند باعث:
- ترکیدن IGBT
- نویز شدید PWM
- رفتار نامنظم دستگاه
شود.
در حالی که ظاهراً سالم به نظر میرسد.
خصوصاً خازنهای:
- اسنابر
- فیدبک
- نزدیک گیت
بسیار حساساند.
جمعبندی
خازن 4.7nF SMD سایز 1206:
✅ قطعهای کوچک
✅ ارزان
✅ بسیار مهم در فرکانس بالا
است.
در دستگاه جوش نقش مهمی در:
- حذف نویز
- کنترل اسپایک
- پایداری PWM
- حفاظت IGBT
دارد و خرابی آن میتواند ایرادهای بسیار فریبدهنده ایجاد کند.
