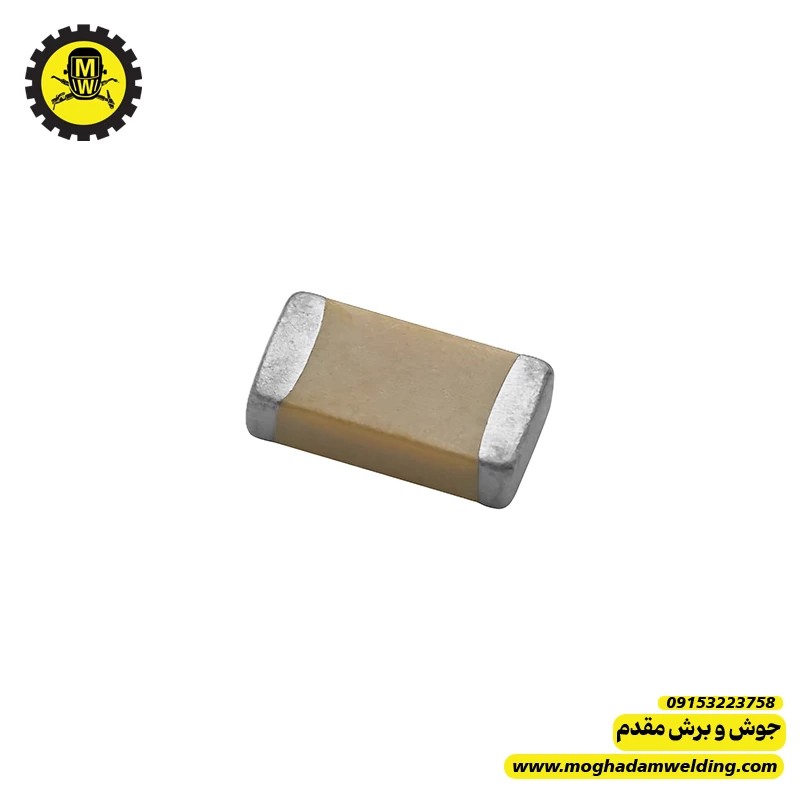

👨🔧 خازن 1 نانوفاراد SMD سایز 1206
این قطعه یک خازن سرامیکی SMD با ظرفیت 1 نانوفاراد (1nF) است که در بردهای الکترونیکی، مخصوصاً در مدارهای کنترل، فیلتر و حذف نویز استفاده میشود.
مشخصات فنی
- ظرفیت: \(1\,nF\)
- معادل: \(0.001\,µF\) یا 1000pF
- نوع: سرامیکی (MLCC)
- پکیج: SMD سایز 1206
- ابعاد تقریبی:
- طول: 3.2 mm
- عرض: 1.6 mm
ولتاژ کاری رایج
در این سایز معمولاً در ولتاژهای زیر تولید میشود:
- 50 ولت
- 100 ولت
- 200 ولت
در دستگاههای جوش بیشتر 50V یا 100V استفاده میشود (در مدار کنترل).
کاربرد در دستگاه جوش اینورتر
1️⃣ حذف نویز (Noise Filter)
در نزدیکی آیسیها برای حذف نویز فرکانس بالا.
2️⃣ مدار اسنابر
در کنار مقاومت برای کاهش پیک ولتاژ و نویز سوئیچینگ.
3️⃣ شکلدهی پالس
در مدارهایی مثل:
- PWM
- درایور گیت
- آیسیهای منطقی مثل 40106
4️⃣ فیلتر سیگنال
برای صاف کردن سیگنالهای فیدبک.
مزیت خازن سرامیکی SMD
✅ اندازه کوچک
✅ پاسخ سریع در فرکانس بالا
✅ عمر زیاد
✅ مقاومت داخلی بسیار کم (ESR پایین)
علائم خرابی
این خازنها معمولاً دو حالت خرابی دارند:
🔧 اتصال کوتاه (Short)
باعث میشود:
- آیسی داغ کند
- مدار درست کار نکند
🔧 کاهش ظرفیت
باعث:
- نویز در مدار
- ناپایداری سیگنال
روش تست
تست دقیق با LCR متر انجام میشود.
با مولتیمتر فقط میتوان بررسی کرد:
- اتصال کوتاه نباشد
- مقاومت نزدیک صفر نباشد.
✅ نکته تعمیراتی مهم
در دستگاههای جوش به دلیل نویز شدید سوئیچینگ IGBT، خازنهای کوچک مثل 1nF نقش مهمی در پایدار شدن مدار دارند.
گاهی خرابی همین خازن کوچک باعث میشود:
- دستگاه نوسان داشته باشد
- PWM درست شکل نگیرد
- یا درایور گیت رفتار غیرعادی نشان دهد.
