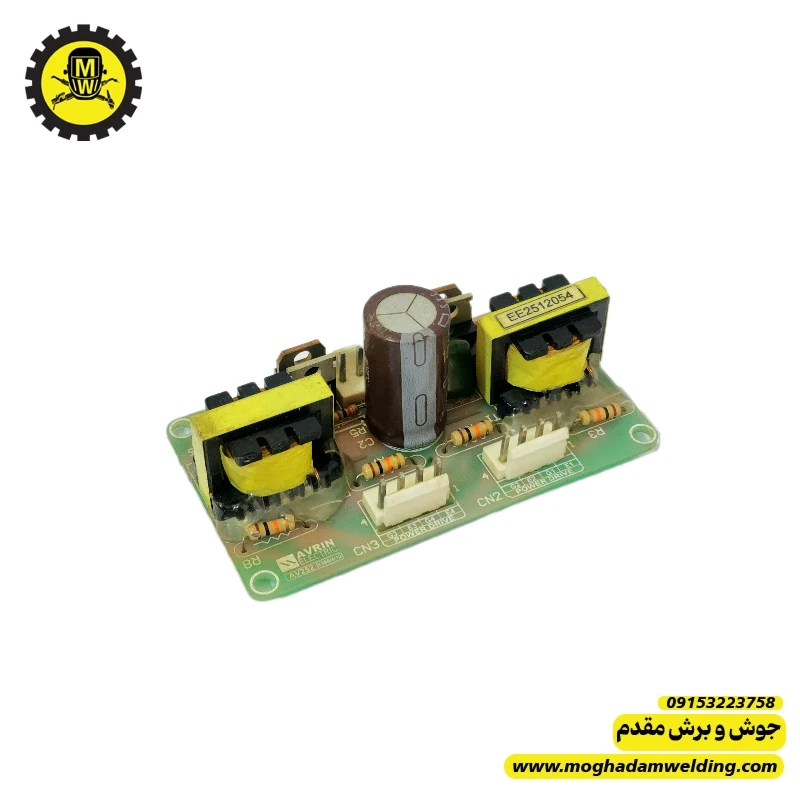

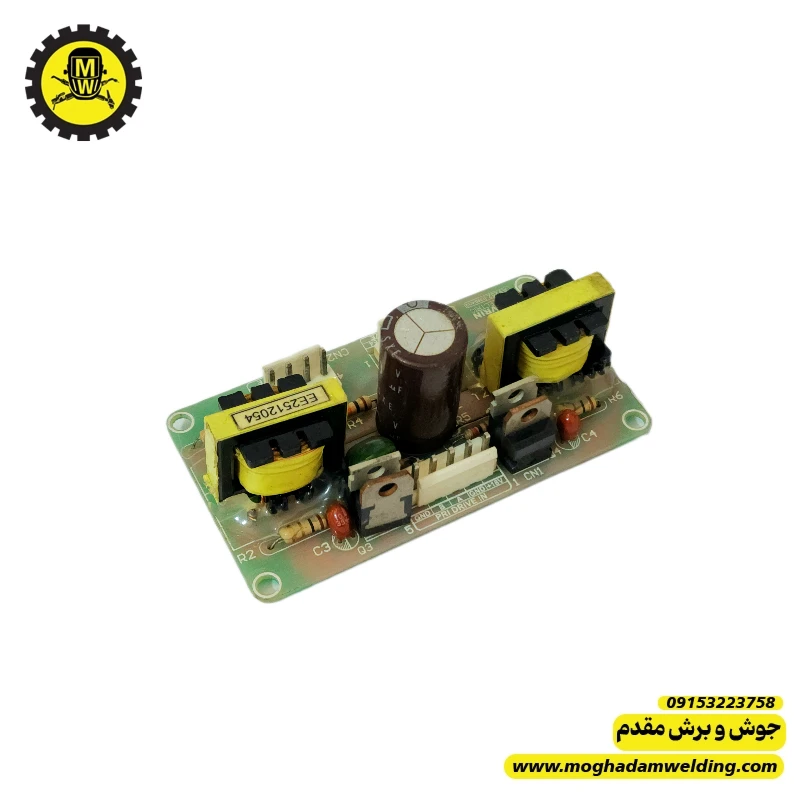

نقد و بررسی برد درایور IGBT اورین SP200 / SP250
برد درایور در دستگاههای جوش ORIN سری SP200 و SP250 یکی از مهمترین بخشهای دستگاه است و عملاً مسئول:
- تولید پالس PWM
- ایزولاسیون فرمان
- تقویت گیت IGBT
- ایجاد Dead-Time
- حفاظت سوئیچها
میباشد.
خرابی این برد معمولاً مستقیماً منجر به:
❌ ترکیدن IGBT
❌ سوختن مقاومت گیت
❌ انفجار دیود فست
❌ اتصال کوتاه باس DC
میشود.
1️⃣ ساختار کلی برد
در اکثر مدلهای ORIN SP200/SP250 ساختار به این شکل است:
بخش کنترل PWM
معمولاً شامل:
- SG3525
- TL494
- یا UC3846
بخش ایزولاسیون
با:
- ترانس پالس
یا
- اپتوکوپلر درایور
بخش تقویت گیت
شامل:
- ترانزیستورهای Push-Pull
- درایور گیت
- مقاومت گیت
- دیود گیت
بخش حفاظت
شامل:
- سنس جریان
- فیدبک حرارتی
- قطع PWM در خطا
2️⃣ ویژگیهای مثبت برد اورین
✅ طراحی نسبتاً ساده
مزیت بزرگ:
تعمیرپذیری خوب.
برخلاف بعضی بردهای چینی پیچیده.
✅ قطعات رایج
بیشتر قطعات:
- SG3525
- LM339
- TL431
- اپتو
- ترانزیستورهای عمومی
هستند.
✅ قدرت درایو مناسب
برای IGBTهای:
- 40N60
- 50N60
- G4PC50
- HGTG
معمولاً مناسب است.
✅ عملکرد نسبتاً پایدار
اگر:
- خازنها سالم باشند
- تغذیه تمیز باشد
پایداری خوبی دارد.
3️⃣ ضعفهای رایج این برد
❌ ضعیف شدن خازن تغذیه درایور
بسیار رایج.
علائم:
- استارت بد
- پالس ضعیف
- داغ شدن IGBT
- قطع زیر بار
❌ خرابی مقاومت گیت
در اثر:
- شوت گیت
- نیمسوز شدن IGBT
تغییر مقدار میدهد.
❌ نشتی ترانس درایو
در دستگاههای قدیمی:
- دامنه پالس افت میکند
- تقارن خراب میشود
❌ لحیم سرد
بهخصوص در:
- ترانس پالس
- پایه IGBT
- مقاومتهای وات بالا
❌ خرابی اپتوکوپلر
باعث:
- پالس ناقص
- قطع PWM
- رفتار ناپایدار
میشود.
4️⃣ ایرادهای بسیار رایج در SP200/SP250
✅ روشن شدن بدون خروجی
علتهای محتمل:
- نبود پالس گیت
- خرابی SG3525
- تغذیه درایور
- اپتو
✅ ترکیدن IGBT بعد از تعویض
علت اصلی معمولاً:
- پالس نامتقارن
- مقاومت گیت خراب
- Dead-Time ناکافی
- خازن درایور ضعیف
✅ داغ شدن شدید IGBT
علت:
- دامنه گیت کم
- Turn-Off ضعیف
- نشتی درایور
✅ کار کردن در بیباری و خرابی زیر بار
بسیار رایج.
علت:
- ضعف درایور
- افت تغذیه
- اشباع ترانس درایو
5️⃣ تست حرفهای برد درایور
✅ مرحله اول: بدون IGBT
اول برد درایور را جدا تست کنید.
✅ بررسی تغذیه
معمولاً:
- 12V
- 15V
- ±15V
باید پایدار باشند.
✅ تست PWM
روی:
- SG3525
- TL494
بررسی شود:
- فرکانس
- Duty
- تقارن
✅ تست خروجی گیت
با اسیلوسکوپ:
بررسی:
- دامنه پالس
- تقارن
- Dead-Time
- Rise/Fall
6️⃣ قطعاتی که بهتر است پیشگیرانه تعویض شوند
در بردهای قدیمی ORIN:
✅ خازنهای الکترولیتی درایور
✅ مقاومتهای گیت
✅ دیودهای گیت
✅ اپتوکوپلر
✅ خمیر سیلیکون IGBT
7️⃣ نکات مهم هنگام تعمیر
✅ هرگز مستقیم برق کامل ندهید
اول:
- لامپ سری
- یا تغذیه محدود جریان
استفاده شود.
✅ بدون اسیلوسکوپ ریسک بالاست
چون:
ممکن است مولتیمتر بگوید همه چیز سالم است
اما:
پالس معیوب باشد.
✅ IGBT نو را روی برد مشکوک نصب نکنید
اول:
- تست پالس
- تست تقارن
- تست تغذیه
انجام شود.
8️⃣ نقاط داغ برد ORIN
معمولاً این نقاط بیشتر آسیب میبینند:
- اطراف مقاومت گیت
- ترانس پالس
- رگولاتور تغذیه
- مقاومت استارت
- مسیرهای جریان بالا
9️⃣ ارتقاهای مفید
بعضی تعمیرکارهای حرفهای:
✅ مقاومت گیت را متال فیلم میکنند
✅ خازن Low ESR میگذارند
✅ سیم ارت قدرت را تقویت میکنند
✅ مسیرهای داغ را قلع تقویتی میکنند
که عمر برد را بیشتر میکند.
جمعبندی
برد درایور IGBT دستگاههای ORIN SP200/SP250:
✅ طراحی نسبتاً ساده
✅ تعمیرپذیر
✅ قطعات رایج
✅ عملکرد قابل قبول
دارد، اما با گذشت زمان معمولاً دچار:
- ضعف خازن درایور
- خرابی پالس
- نشتی ترانس
- افت دامنه گیت
میشود.
بزرگترین اشتباه در تعمیر این برد:
❌ تعویض مستقیم IGBT بدون تست کامل درایور
است، چون در بسیاری موارد علت اصلی خرابی، خود برد پالس است نه IGBT.
