نقد و بررسی مقاومت کربنی 2 کیلو اهم 1/8 وات
این مقاومت یکی از مقاومتهای کوچک و کمتوان است که بیشتر در مدارهای سیگنال، بایاس و کنترل استفاده میشود، نه در مدارهای قدرت.
مشخصات اصلی آن:
- مقدار مقاومت: 2kΩ
- توان: 0.125W (یک هشتم وات)
- نوع: معمولاً CarbonFilm
- تلورانس رایج: ±5%
- کد رنگی:

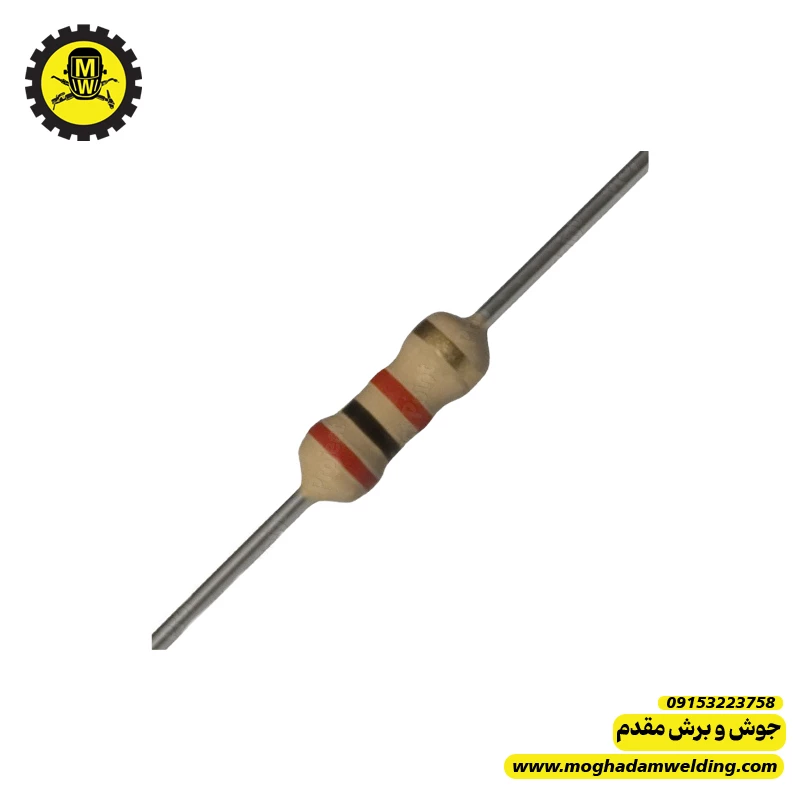

قرمز – سیاه – قرمز – طلایی
یعنی این مقاومت برای ولتاژ و جریان کم طراحی شده است.
کاربردهای رایج
1️⃣ مدار بایاس ترانزیستور
برای تنظیم نقطه کار ترانزیستور در مدارهای سیگنال.
2️⃣ Pull‑Up / Pull‑Down
در ورودیهای دیجیتال یا پایههای IC.
3️⃣ مدار فیدبک ولتاژ
در شبکههای تقسیم ولتاژ.
4️⃣ محدود کردن جریان LED
در مدارهای کنترلی.
5️⃣ شبکه RCدر فیلتر یا تایمینگ.
کاربرد در دستگاه جوش
در دستگاههای جوش اینورتر معمولاً در برد کنترل دیده میشود، نه در بخش قدرت.
مثلاً در:
- مدار PWM
- شبکه فیدبک اپتوکوپلر
- مدار سنس جریان
- بایاس ترانزیستور درایور
- مدارهای منطقی
مزایا
- قیمت بسیار ارزان
- ابعاد کوچک
- در دسترس بودن
- مناسب برای بردهای فشرده
- نصب آسان
معایب
حساسیت به حرارت
مقاومتهای کربنی با افزایش دما ممکن است مقدار اهمشان تغییر کند.
نویز بیشتر
نسبت به Metal Film نویز بیشتری تولید میکنند.
تلورانس نسبتاً بالا
معمولاً 5٪که برای مدارهای دقیق چندان ایدهآل نیست.
توان بسیار محدود
اگر کمی بیشتر از حد توان کار کند سریع تغییر مقدار یا قطع میشود.
خرابیهای رایج
افزایش مقدار مقاومت
بسیار رایج در مقاومتهای کربنی قدیمی.
قطع شدن کامل
در اثر:
- اضافه ولتاژ
- داغ شدن
- شوک الکتریکی
تغییر رنگ بدنه
اگر مقاومت داغ شود معمولاً:
- قهوهای تیره
- سیاه
میشود.
علائم خرابی در دستگاه جوش
- کار نکردن صحیح مدار کنترل
- تغییر ولتاژ فیدبک
- روشن نشدن PWM
- خطای سنس
- رفتار نامنظم در استارت
گاهی یک مقاومت کوچک مثل همین 1/8 وات میتواند کل برد را از کار بیندازد.
نکات مهم در تعمیر
تست صحیح
بهتر است یک پایه از مدار جدا شود تا مقدار دقیق اندازهگیری شود.
جایگزینی
میتوان از:
- 2kΩ 1/8W
- 2kΩ 1/4W
استفاده کرد.
معمولاً 1/4 وات انتخاب بهتری است چون:
- مقاومتر
- پایدارتر
است.
جایگزین دقیق
در مدارهای حساس بهتر است از:
Metal Film 2kΩ
استفاده شود چون:
- نویز کمتر
- دقت بالاتر
- پایداری حرارتی بهتر
دارد.
✅ جمعبندی
مقاومت کربنی 2kΩ 1/8W یک مقاومت کوچک برای مدارهای کنترلی است که در بردهای الکترونیکی و برد کنترل دستگاه جوش کاربرد دارد.
اما به دلیل توان کم و پایداری پایینتر نسبت به متال فیلم، در تعمیر حرفهای اغلب جایگزینی با مقاومت 1/4 وات متال فیلم انتخاب بهتری است.
