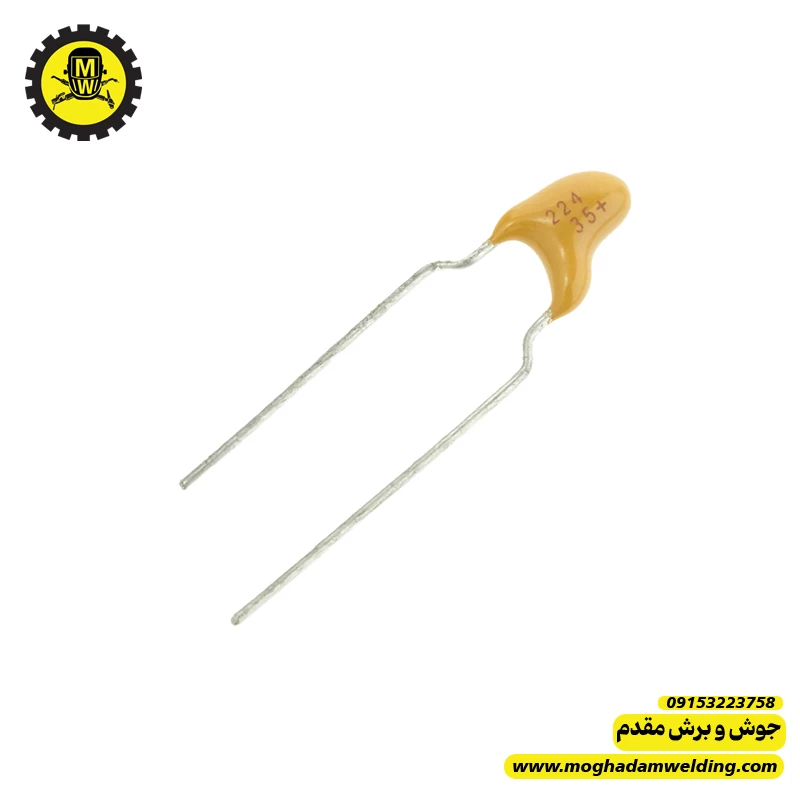

نقد و بررسی تخصصی خازن تانتالیوم 220 نانوفاراد 35 ولت
این خازن از نوع Tantalum Capacitor است و به دلیل:
- پایداری بالا
- ابعاد کوچک
- نشتی کم
- رفتار خوب در مدارهای کنترلی
در بردهای الکترونیکی صنعتی و بعضی مدارهای دستگاه جوش استفاده میشود.
1️⃣ ساختار داخلی
خازن تانتالیوم از:
- فلز تانتالوم
- لایه اکسید بسیار نازک
- الکترولیت جامد یا پلیمری
ساخته میشود.
برخلاف خازن فیلمی:
✅ پلاریته دارد.
2️⃣ مشخصات مهم
✅ ظرفیت پایدار
تغییر ظرفیت با:
- زمان
- دما
- فرکانس
کمتر از الکترولیتی معمولی است.
✅ ابعاد کوچک
در حجم کم ظرفیت نسبتاً خوبی میدهد.
✅ ESR پایینتر
نسبت به بعضی الکترولیتیها بهتر است.
✅ نشتی کم
برای:
- تایمینگ
- فیدبک
- رفرنس ولتاژ
مناسب است.
3️⃣ کاربردها در دستگاه جوش
✅ 1. فیلتر تغذیه IC
در تغذیه:
- PWM
- اپتو
- میکروکنترلر
- درایور
✅ 2. دیکاپلینگ (Decoupling)
حذف:
- نویز سریع
- ریپل
- نوسان تغذیه
✅ 3. مدار فیدبک
برای پایداری حلقه کنترل.
✅ 4. مدار Soft Start و Delay
به علت پایداری خوب ظرفیت.
4️⃣ مزایا
✅ ابعاد کوچک
✅ ظرفیت پایدار
✅ نشتی کم
✅ مناسب مدار دقیق
✅ عمر خوب در شرایط استاندارد
✅ عملکرد بهتر نسبت به الکترولیتی معمولی در فرکانس بالاتر
5️⃣ معایب مهم
❌ حساسیت شدید به اضافه ولتاژ
بزرگترین ضعف تانتالیوم.
اگر ولتاژ لحظهای بالا برود:
✅ ممکن است اتصال کوتاه کامل شود.
❌ حساسیت به پلاریته معکوس
حتی ولتاژ معکوس کم هم خطرناک است.
❌ احتمال انفجار یا دود
در خرابی شدید:
- ترکیدن
- دود
- شعله کوچک
ممکن است رخ دهد.
❌ تحمل Ripple پایینتر از بعضی خازنهای مدرن
در مدارهای پرنویز باید با احتیاط استفاده شود.
6️⃣ خرابیهای رایج
✅ 1. اتصال کوتاه
رایجترین خرابی.
باعث:
- افت تغذیه
- سوختن مقاومت
- خاموش شدن PWM
✅ 2. افزایش نشتی
باعث ناپایداری مدار میشود.
✅ 3. کاهش ظرفیت
کمتر از الکترولیتی رایج است ولی رخ میدهد.
7️⃣ علائم خرابی در دستگاه جوش
✅ روشن نشدن کنترل برد
✅ ریست شدن PWM
✅ نوسان ولتاژ تغذیه
✅ خطای نامنظم
✅ استارت ناقص
✅ داغ شدن مقاومت تغذیه
✅ اتصال کوتاه روی خط 15V یا 5V
8️⃣ تست خازن
با مولتیمتر
اگر اتصال کوتاه کامل نشان دهد:
✅ معیوب است.
با ESR/LCR متر
باید:
- ظرفیت نزدیک 220nF
- ESR مناسب
داشته باشد.
9️⃣ نکات مهم تعمیراتی
✅ رعایت پلاریته
بسیار مهم.
معکوس بستن ممکن است:
- فوری
- یا بعد از چند دقیقه
خازن را منفجر کند.
✅ حاشیه ولتاژ
برای مدار 24V:
✅ بهتر است از 35V یا 50V استفاده شود.
در دستگاه جوش همیشه Spike وجود دارد.
✅ جایگزینی
میتوان با:
- تانتالیوم باکیفیت
- یا MLCC مناسب
جایگزین کرد.
اما باید:
- ظرفیت
- ولتاژ
- ESR
بررسی شود.
🔟 اشتباه رایج تعمیرکارها
❌ استفاده از خازن ولتاژ پایینتر
مثلاً:
- جای 35V از 16V
در دستگاه جوش تقریباً محکوم به خرابی است.
نکته حرفهای تعمیرگاهی
در اینورترهای جوش، تانتالیومهای خط تغذیه PWM گاهی اتصال کوتاه لحظهای میشوند؛
یعنی:
- در حالت سرد سالم
- ولی زیر ولتاژ واقعی معیوب
و باعث:
✅ استارت نامنظم
✅ ریست شدن
✅ پرش پالس
میشوند.
این خرابیها بسیار گمراهکنندهاند.
جمعبندی
خازن تانتالیوم 220nF 35V:
- قطعهای دقیق و کمحجم
- مناسب مدارهای کنترل و تغذیه
- دارای پایداری خوب
اما:
❌ نسبت به اضافه ولتاژ و پلاریته بسیار حساس است.
در تعمیر حرفهای دستگاه جوش:
✅ کیفیت قطعه
✅ رعایت ولتاژ
✅ و کنترل نویز مدار
بسیار مهم است.
