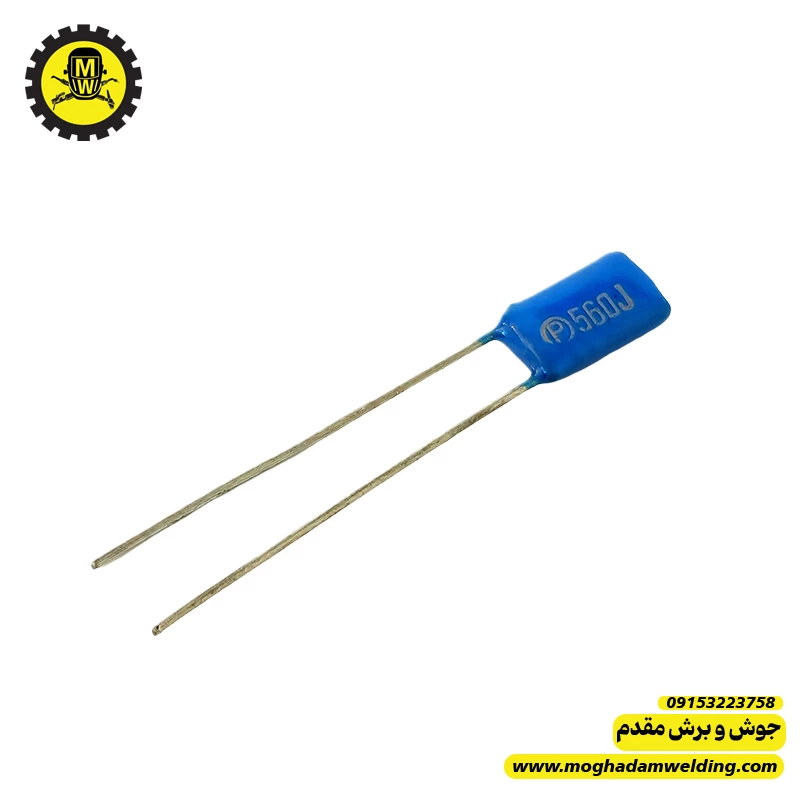

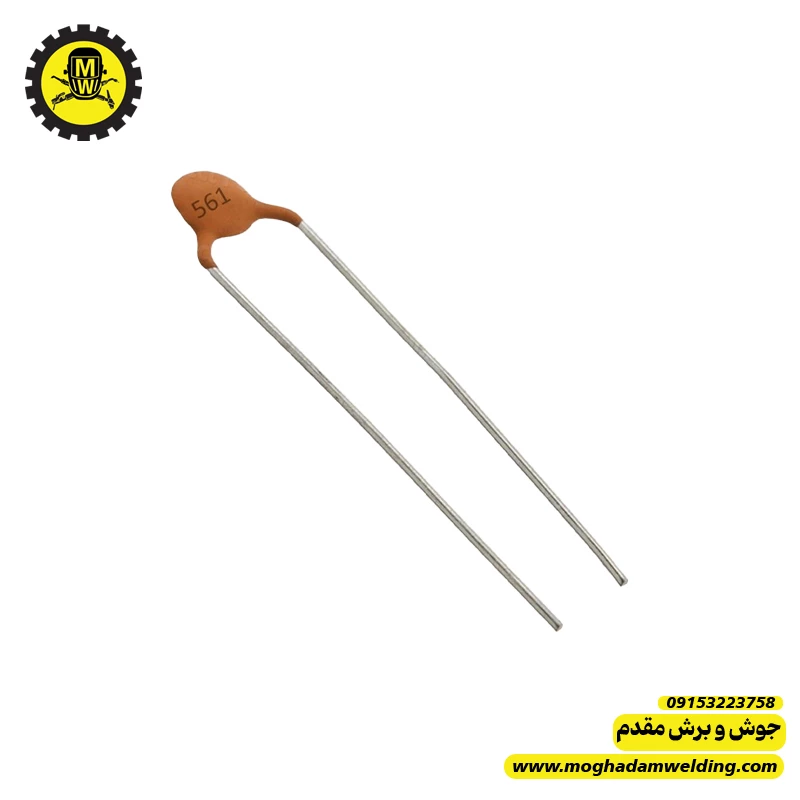

نقد و بررسی تخصصی خازن پلیاستر 560 پیکوفاراد
این خازن از خانواده خازنهای فیلمی (Film Capacitor) است و معمولاً در مدارهای:
- فرکانس بالا
- فیدبک
- اسنابر
- فیلتر نویز
- و شکلدهی پالس
استفاده میشود.
مقدار 560pF جزو ظرفیتهای کم و مناسب مدارهای کنترلی و سوئیچینگ است.
1️⃣ مشخصات فنی
نوع
معمولاً:
- Polyester Film (MKT)
- یا گاهی Polypropylene (MKP)
ولتاژهای رایج
- 100V
- 250V
- 400V
- 630V
در دستگاه جوش معمولاً:
- 400V
- یا 630V
رایجتر است.
2️⃣ ساختار داخلی
از:
- لایههای فیلم پلیاستر
- و فلز متالایز
تشکیل میشود.
ویژگی مهم:
✅ Self-Healing
یعنی در آسیب جزئی داخلی، مسیر معیوب تا حدی ترمیم میشود.
3️⃣ کاربردها در دستگاه جوش
✅ 1. مدار اسنابر
بسیار رایج.
کنار:
- IGBT
- ماسفت
- ترانس
- دیود سریع
برای جذب:
- Spike
- نویز
- ولتاژ لحظهای
✅ 2. مدار فیدبک PWM
در:
- SG3525
- TL494
- UC384x
برای:
- جبرانسازی فرکانسی
- پایداری حلقه کنترل
✅ 3. فیلتر EMI و نویز
برای حذف:
- نویز سوئیچینگ
- تداخل فرکانسی
✅ 4. شکلدهی پالس
در:
- درایور گیت
- مدار Dead-Time
- فیلتر RC
4️⃣ مزایا
✅ ابعاد کوچک
✅ پایداری مناسب
✅ نویز کم
✅ غیرقطبی بودن
✅ مناسب فرکانس نسبتاً بالا
✅ عمر زیاد
✅ تلفات کم
5️⃣ معایب
❌ تحمل جریان پالس محدود
نوع پلیاستر برای پالسهای خیلی خشن ایدهآل نیست.
در اسنابرهای سنگین:
✅ MKP بهتر است.
❌ حساسیت به حرارت زیاد
در نزدیکی:
- هیتسینک
- مقاومت داغ
- ترانس قدرت
ممکن است ظرفیت تغییر کند.
❌ افت کیفیت با گذشت زمان
بهخصوص در مدلهای ارزان.
6️⃣ خرابیهای رایج
✅ 1. کاهش ظرفیت
خیلی رایج.
مثلاً:
- 560pF → 300pF
باعث:
- ناپایداری PWM
- نویز
- اختلال سوئیچینگ
✅ 2. نشتی داخلی
مخصوصاً در ولتاژ بالا.
✅ 3. ترک بدنه
در اثر:
- حرارت
- فشار مکانیکی
- شوک الکتریکی
✅ 4. اتصال کوتاه
کمتر رایج ولی خطرناک.
ممکن است:
- IGBT
- درایور
- مقاومت گیت
را بسوزاند.
7️⃣ علائم خرابی در دستگاه جوش
✅ ناپایداری قوس
✅ صدای غیرعادی ترانس
✅ افزایش نویز
✅ داغ شدن IGBT
✅ سوئیچینگ نامنظم
✅ روشن شدن لحظهای و خطا
✅ ریپل غیرعادی
8️⃣ تست خازن
با LCR متر
باید نزدیک:
- 560pF
باشد.
تست نشتی
در مولتیمتر معمولی اغلب دقیق مشخص نمیشود.
خرابی این خازنها گاهی فقط زیر ولتاژ واقعی ظاهر میشود.
9️⃣ نکات مهم تعمیراتی
✅ جایگزینی صحیح
حتماً:
- فیلمی
- ولتاژ برابر یا بیشتر
باشد.
✅ ارتقا نوع
اگر در مدار اسنابر قدرت است:
✅ MKP بهتر از MKT است.
چون:
- ESR کمتر
- تحمل پالس بیشتر
- گرمای کمتر
دارد.
✅ فاصله از حرارت
نباید چسبیده به:
- هیتسینک
- مقاومت آجری
باشد.
🔟 اشتباه رایج تعمیرکارها
❌ جایگزینی با خازن سرامیکی معمولی
در بعضی مدارها باعث:
- تغییر فرکانس
- ناپایداری
- افزایش نویز
میشود.
نکته حرفهای تعمیرگاهی
در اینورترهای جوش، خازنهای کوچک فیلمی مثل 560pF گاهی ظاهراً سالماند اما:
- زیر ولتاژ بالا ظرفیتشان تغییر میکند
- یا ESR بالا میرود
و باعث ایرادهای عجیب و متناوب میشوند.
این قطعات در خرابیهای:
- «دستگاه بعضی وقتها درست کار میکند»
- یا «زیر بار بههم میریزد»
خیلی متهم هستند.
جمعبندی
خازن پلیاستر 560pF:
- قطعهای کوچک ولی بسیار مهم
- مؤثر در پایداری و کنترل سوئیچینگ
- رایج در مدارهای PWM و اسنابر
✅ خرابی آن میتواند باعث:
- نویز
- ناپایداری
- داغ شدن قدرت
- و سوختن قطعات اصلی
شود.
برای تعمیر حرفهای:
✅ کیفیت قطعه جایگزین بسیار مهم است.
