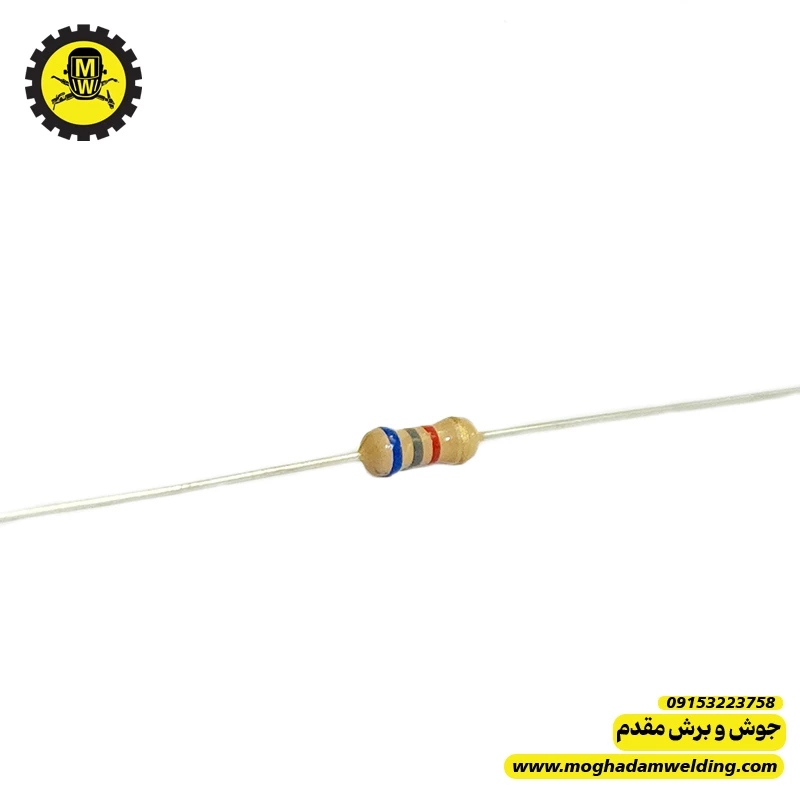

نقد و بررسی تخصصی مقاومت 6.8 کیلو اهم 0.25 وات
این مقاومت یکی از پرکاربردترین و در عین حال کمتوجهشدهترین قطعات در بردهای کنترلی دستگاههای جوش اینورتر است؛ اغلب سالم به نظر میرسد اما منشا بسیاری از ایرادهای نامرئی است.
1️⃣ مشخصات فنی اصلی
- مقدار مقاومت: 6.8kΩ
- توان نامی: 0.25W (¼ وات)
- نوع رایج: Carbon Film
(در مدلهای بهتر: Metal Film)
- تلورانس: ±5٪ (کربنی) | ±1٪ (متال)
- ولتاژ کاری مجاز معمول: 200 تا 250 ولت
- ضریب دمایی:
- کربنی: بالا
- متال فیلم: پایینتر و پایدارتر
⚠️ اگر این مقاومت در مسیر بالاتر از 40 ولت واقعی قرار بگیرد، بهمرور داغ شده و مقدارش بالا میرود حتی اگر نسوزد.
3️⃣ کاربردها در دستگاه جوش اینورتر
✅ کاربردهای رایج
1. مدار فیدبک ولتاژ
- تقسیم ولتاژ خروجی
- نمونهبرداری برای آیسی PWM
2. Pull‑up / Pull‑down
- تثبیت سطح منطقی پایهها
- جلوگیری از نویز
3. مدار استارت و بایاس
- محدودکننده جریان ورودی به پایههای IC
4. مدار اپتوکوپلر
- تنظیم جریان LED اپتو
- تثبیت بهره فیدبک
4️⃣ مزایا
✅ قیمت ارزان و فراوانی بالا
✅ اندازه کوچک
✅ مناسب مدارهای کمجریان
✅ در نوع Metal Film: نویز کم و پایداری خوب
5️⃣ معایب و ریسکها
❌ توان بسیار محدود
❌ در نوع کربنی:
- تغییر مقدار با حرارت
- نویز بیشتر
- حساس به رطوبت
❌ اغلب در مدارهای حساس در مرز توان کار میکند
6️⃣ خرابیهای رایج (بسیار مهم)
این مقاومتها معمولاً نسوزند بلکه:
- مقدارشان میشود 8k، 10k یا حتی بیشتر
- مدار ظاهراً سالم است
- دستگاه:
- دیر روشن میشود
- جریان ناپایدار دارد
- گاهی روشن و گاهی خاموش میشود
علائم ظاهری
- تیره شدن بدنه
- محو شدن رنگها
- بوی خفیف سوختگی
7️⃣ نکات طلایی تعمیرکارها
✅ در تعمیر دستگاه جوش، اولین مظنون در مدار فیدبک است
✅ اگر در مسیر ولتاژ بالاتر از 30–40V است:
- تعویض با 0.5 وات توصیه میشود
✅ بهترین جایگزین:
6.8kΩ Metal Film 0.5W
✅ اگر دقت مهم است → تلورانس 1٪
❌ هرگز مقاومت کربنی ¼ وات را در مدار گرم دوباره نگذارید
8️⃣ جمعبندی عملی
مقاومت 6.8kΩ 0.25W
- قطعهای کوچک با اثر بزرگ
- خرابی آن معمولاً پنهان و گمراهکننده است
- در تعمیر حرفهای، بهتر است پیشگیرانه تعویض شود
- ارتقا توان و نوع، هزینه کم و سود زیاد دارد
