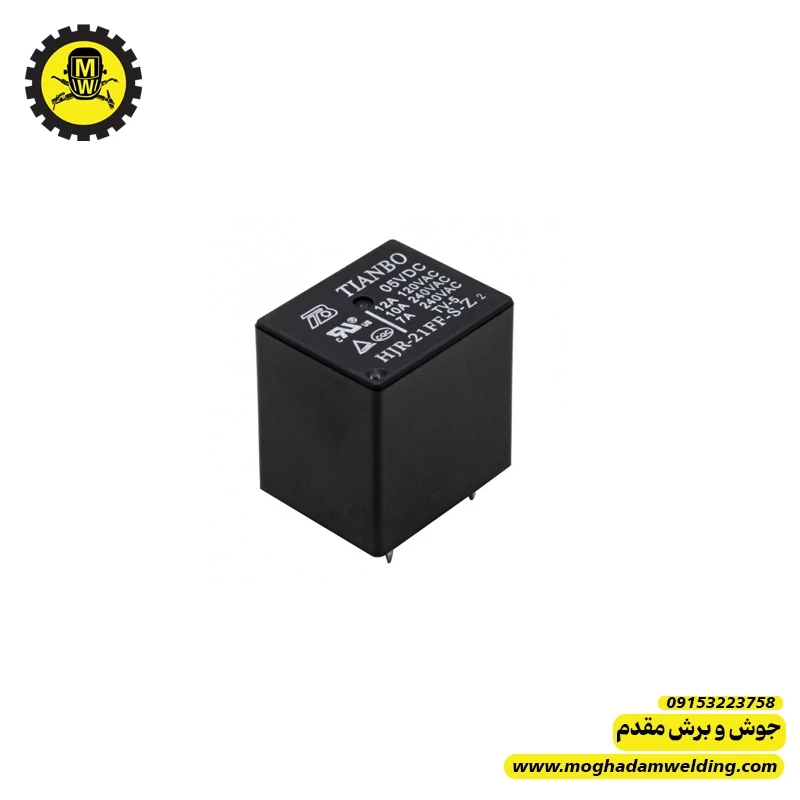

👨🔧 نقد و بررسی رله 12 ولت 10 آمپر
رله 12 ولت 10 آمپر یکی از قطعات الکترومکانیکی پرکاربرد در مدارهای کنترلی و قدرت است که برای قطع و وصل بارهای الکتریکی با استفاده از یک فرمان ولتاژ پایین به کار میرود. این رلهها در بسیاری از بردهای صنعتی، منابع تغذیه و دستگاههای جوش برای کنترل بخشهای مختلف مدار استفاده میشوند.
مشخصات فنی
- ولتاژ بوبین: 12 ولت DC
- جریان کنتاکت: 10 آمپر
- نوع کنتاکت: معمولاً
- SPDT (یک کنتاکت تبدیل)
- یا SPST (تک پل)
- تعداد پایه: بسته به مدل، معمولاً 4 یا 5 پایه
- نوع نصب: DIP یا PCB Mount
- جنس کنتاکت: آلیاژ نقره یا مس آبکاریشده
کاربردها
رله 12V 10A در مدارهای زیر بسیار رایج است:
- روشن و خاموش کردن بارها
- کنترل فن
- وصل خروجی ترانس یا مدار قدرت
- تاخیر در راهاندازی
- مدارهای حفاظتی و قطع اضطراری
در دستگاههای جوش اینورتر معمولاً در این بخشها استفاده میشود:
- مدار Soft Start
- وصل و قطع فن
- اتصال خروجی یا بایپس مقاومت راهانداز
- بعضی مدارهای حفاظتی
مزایا ✅
- امکان کنترل بار نسبتاً بالا با فرمان 12 ولت
- ایزولاسیون مناسب بین مدار فرمان و قدرت
- نصب آسان روی برد
- قیمت مناسب و در دسترس
معایب ❌
- قطعه مکانیکی است و عمر آن محدودتر از قطعات الکترونیکی خالص است
- در بارهای سلفی یا جریان بالا ممکن است کنتاکتها زودتر بسوزند
- سرعت عملکرد آن از ماسفت و SSR کمتر است
- در بعضی مدلها صدای کلیک ایجاد میکند
نکته تعمیراتی 🔧
اگر رله 12 ولت 10 آمپر در مدار درست عمل نکند، این موارد را بررسی کنید:
1) بوبین رله
- مقاومت بوبین را با مولتیمتر اندازه بگیرید
- اگر بوبین قطع باشد، رله عمل نمیکند
2) ولتاژ فرمان
- مطمئن شوید هنگام تحریک، 12 ولت واقعی به بوبین میرسد
- خرابی ترانزیستور درایور یا تغذیه میتواند مانع عملکرد رله شود
3) کنتاکتها
- اگر رله کلیک میکند ولی بار وصل نمیشود، احتمال سوختن یا کثیفی کنتاکتها وجود دارد
4) لحیمسردی
- در برد دستگاه جوش به دلیل لرزش و گرما، پایههای رله گاهی دچار لحیمسردی میشوند
جمعبندی
رله 12 ولت 10 آمپر یک قطعه مهم برای کنترل بار، حفاظت و سوئیچینگ در مدارهای صنعتی و بردهای الکترونیکی است. در دستگاههای جوش اینورتر، این رله معمولاً در مدار سافتاستارت، فن و حفاظت نقش مهمی دارد و خرابی آن میتواند باعث استارت نشدن یا عملکرد ناقص دستگاه شود.
