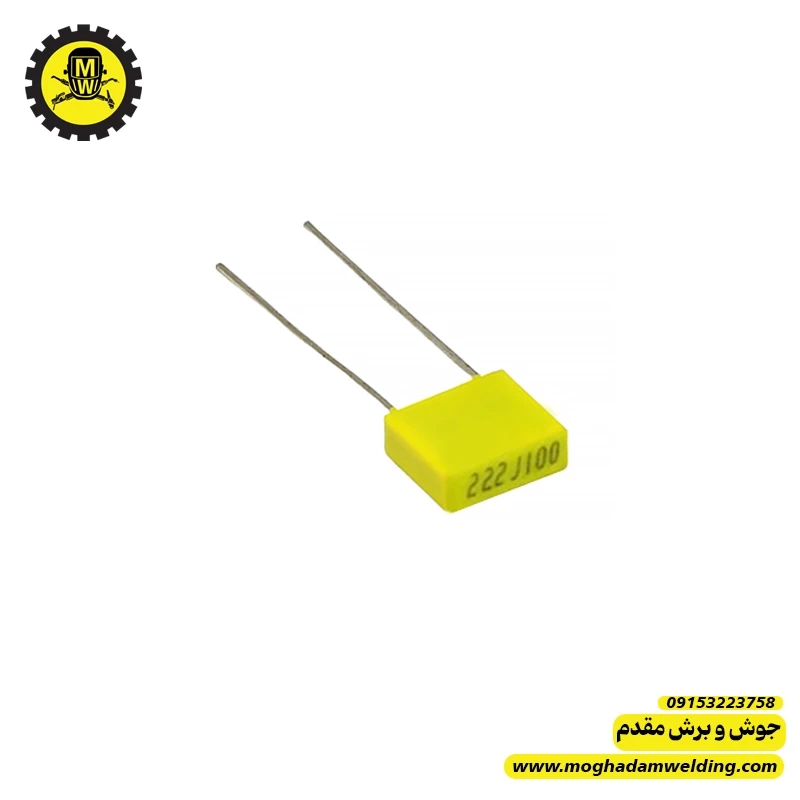

نقد و بررسی کامل خازن 2.2 نانوفاراد 100 ولت MKT
خازن 2.2nF 100V MKT یکی از خازنهای فیلمی پرکاربرد در مدارهای الکترونیکی است که معمولاً برای فیلتر کردن نویز، کوپلینگ سیگنال و مدارهای فرکانسی استفاده میشود. این خازن به دلیل استفاده از فیلم پلیاستر متالیزه (Metallized Polyester) در دسته خازنهای پایدار و کمنویز قرار میگیرد.
مشخصات فنی
- ظرفیت:
\(2.2\,nF = 0.0022\,µF = 2200\,pF\)
- ولتاژ کاری:
\(100V\)
- نوع دیالکتریک:
MKT (Metallized Polyester Film)
- نوع پایه:
Radial (پایههای موازی)
ساختار خازن MKT
در خازنهای MKT از لایههای فیلم پلیاستر که با فلز نازکی متالیزه شدهاند استفاده میشود.
ساختار به شکل زیر است:
1. لایه فیلم پلیاستر
2. لایه فلزی بسیار نازک (الکترود)
3. پیچیدن لایهها به صورت رول
4. قرار گرفتن در قاب پلاستیکی عایق
این ساختار باعث میشود خازن دارای ویژگی Self-Healing باشد.
Self-Healing چیست؟
اگر نقطهای از خازن دچار جرقه یا آسیب شود، لایه فلزی اطراف آن نقطه تبخیر شده و اتصال کوتاه از بین میرود؛ بنابراین خازن همچنان به کار خود ادامه میدهد.
کاربردهای رایج
خازن 2.2nF MKT معمولاً در این بخشها دیده میشود:
فیلتر نویز
در ورودی یا خروجی مدار برای حذف نویزهای فرکانس بالا.
مدارهای فرکانسی
در مدارهای:
- اسیلاتور
- تایمر
- فیلتر RC
کوپلینگ سیگنال
انتقال سیگنال AC بدون عبور دادن DC.
مدارهای اسنابر
در بعضی مدارها برای کاهش نویز سوئیچینگ.
کاربرد در دستگاههای جوش اینورتر
1. فیلتر نویز در مدار کنترل
برای حذف نویز تولید شده توسط IGBT ها و سوئیچینگ فرکانس بالا.
2. مدار فیدبک
در بخش حس جریان یا ولتاژ برای پایدار کردن سیگنال.
3. نزدیک آیسیهای PWM
در کنار آیسیهایی مثل:
- SG3525
- TL494
- UC3845
برای تنظیم فرکانس یا فیلتر سیگنال.
مزایا
- پایداری بالا در فرکانس
- نویز کم
- عمر طولانی
- مقاومت بالا در برابر ضربه الکتریکی
- خاصیت Self-Healing
به همین دلیل نسبت به خازنهای سرامیکی در بعضی مدارهای دقیق ترجیح داده میشود.
معایب
- ابعاد بزرگتر نسبت به خازن سرامیکی با همان ظرفیت
- تحمل ولتاژ کمتر نسبت به خازنهای پلیپروپیلن (MKP)
- قیمت کمی بالاتر از خازنهای سرامیکی
علائم خرابی
خرابی این خازنها خیلی شایع نیست، اما در صورت آسیب ممکن است:
- ظرفیت کاهش پیدا کند
- مدار ناپایدار شود
- نویز در مدار افزایش یابد
- دستگاه در فرکانس درست کار نکند
در دستگاه جوش این خرابی میتواند باعث:
- ناپایداری قوس
- خطای فیدبک
- کار نکردن درست PWM
شود.
روش تست
با مولتیمتر دارای تست خازن
باید مقدار نزدیک به 2.2nF نشان دهد.
با LCR متر
بهترین روش اندازهگیری ظرفیت و ESR است.
تست اتصال کوتاه
با مولتیمتر روی بوق نباید اتصال کوتاه نشان دهد.
نکات مهم هنگام تعویض
- ظرفیت دقیق 2.2nF رعایت شود.
- ولتاژ 100V یا بالاتر قابل استفاده است.
- نوع فیلمی (MKT یا MKP) بهتر از سرامیکی است.
جایگزینهای مناسب:
- 2.2nF 250V MKT
- 2.2nF 100V MKP
جمعبندی
خازن 2.2 نانوفاراد 100 ولت MKT یک خازن فیلمی پایدار و قابل اعتماد برای مدارهای فرکانس بالا و فیلتر نویز است. در بردهای کنترل و سوئیچینگ، مخصوصاً در دستگاههای صنعتی مثل اینورترهای جوشکاری نقش مهمی در پایداری سیگنال و کاهش نویز دارد.
در صورت تعویض، استفاده از خازن فیلمی با کیفیت و ولتاژ برابر یا بالاتر باعث افزایش اطمینان و طول عمر مدار خواهد شد.
