نقد و بررسی خازن الکترولیتی 470 میکروفاراد 16 ولت
این خازن یکی از پرمصرفترین قطعات در بخش فیلتراسیون ولتاژ پایین و تثبیت جریان در بردهای الکترونیکی است. در دستگاههای جوش اینورتر، این خازن معمولاً در بخش کنترل (Control Board) و تغذیه کمکی (Auxiliary Power Supply) یافت میشود.

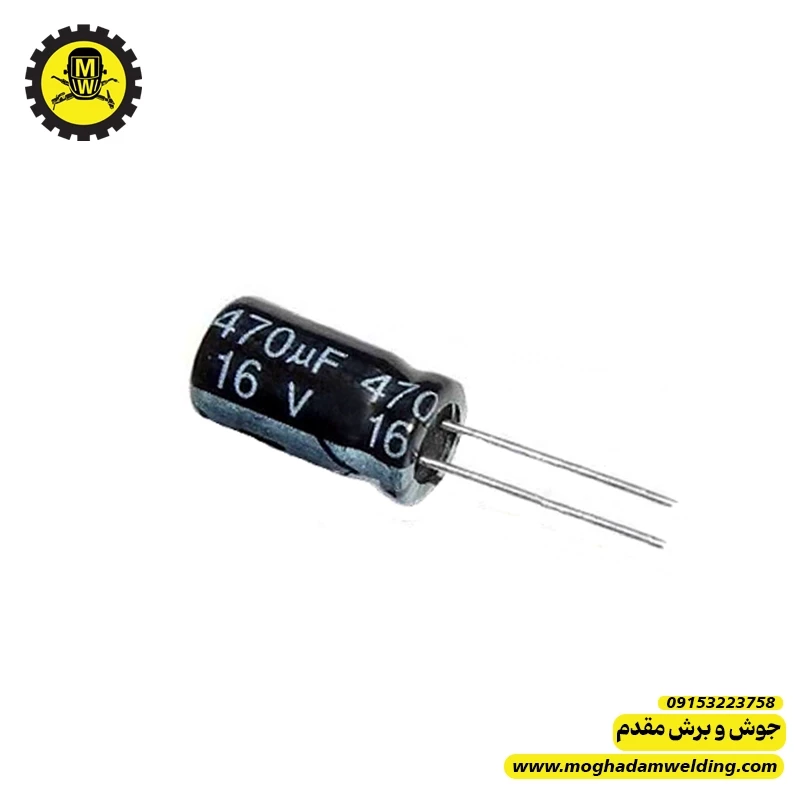

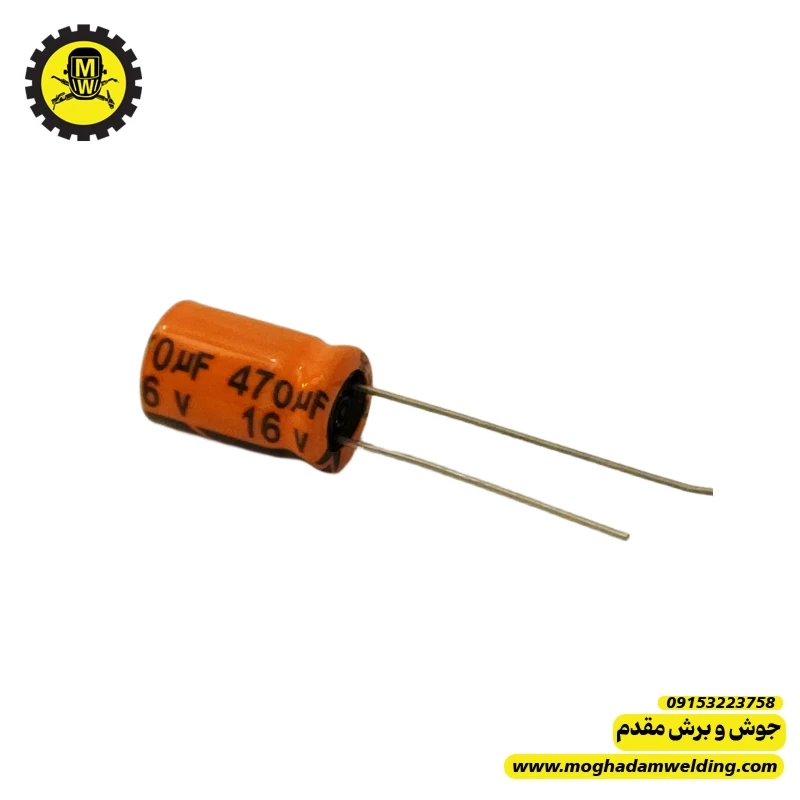

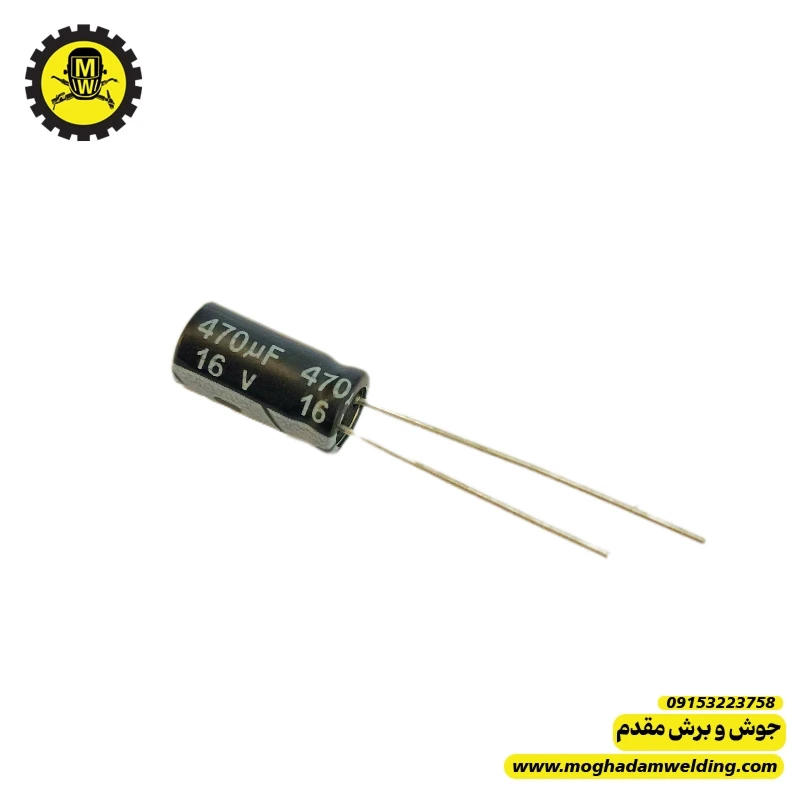

۲. ساختار و شکل ظاهری
بدنه: استوانهای آلومینیومی با روکش پلاستیکی (معمولاً مشکی یا قهوهای).
قطبیت: دارای پایه مثبت و منفی است. روی بدنه، قطب منفی با یک نوار رنگی (معمولاً سفید یا طلایی) و علامت مشخص شده است.
نوع پایه: شعاعی (Radial) که هر دو پایه از کف خازن خارج شدهاند.
۳. کاربردهای رایج
فیلتر کردن ریپل ولتاژ: صاف کردن نوسانات ولتاژ بعد از رگولاتورها (مثل ۷۸۰۵ یا ۷۸۱۲).
دکوپلینگ (Decoupling): جلوگیری از تداخل نویز بین بخشهای مختلف مدار.
ذخیره انرژی لحظهای: تامین جریان برای قطعاتی که به صورت لحظهای جریان میکشند.
۴. کاربرد در دستگاه جوش اینورتر (تخصص شما)
1. خروجی تغذیه کمکی: در مسیر ولتاژ ۱۲ ولت (تغذیه فن یا رلهها) یا ولتاژ ۵ ولت (تغذیه میکروکنترلر یا آیسیهای PWM) قرار میگیرد.
2. تغذیه آیسیهای کنترل: در نزدیکی آیسیهایی مثل SG3525 یا UC3846 برای پایدارسازی ولتاژ تغذیه آنها.
3. مدار فرمان رله: برای جلوگیری از افت ولتاژ لحظهای هنگام کلیک کردن رله شارژ اولیه.
مزایا:
ظرفیت بالا نسبت به حجم: در ابعاد کوچک، ظرفیت فیلتراسیون خوبی ارائه میدهد.
قیمت ارزان: بسیار در دسترس و اقتصادی است.
فراوانی: در اکثر فروشگاههای قطعات الکترونیک موجود است.
معایب:
طول عمر محدود: الکترولیت مایع داخل آن با گذشت زمان خشک میشود.
حساسیت به دما: حرارت زیاد عمر آن را به شدت کاهش میدهد.
حساسیت به پلاریته: نصب معکوس باعث انفجار خازن میشود.
حساسیت به ولتاژ: ولتاژ بیش از ۱۶ ولت باعث باد کردن و خرابی آن میشود (معمولاً در لاینهای ۹ یا ۱۲ ولت استفاده میشود تا حاشیه امنیت داشته باشد).
۶. علائم و خرابیهای رایج
1. باد کردگی (Bulging): قسمت بالای خازن که دارای شیار ضربدری است، بالا میآید.
2. نشت الکترولیت:خروج مایع شیمیایی از زیر خازن و خوردگی مس روی برد.
3. خشک شدن (افزایش ESR): ظاهر خازن سالم است اما مقاومت داخلی آن بالا رفته و ظرفیتش کم شده است.
4. اتصال کوتاه: خازن از داخل اتصال پیدا کرده و باعث سوختن فیوز یا مقاومتهای مسیر تغذیه میشود.
۷. عیبیابی در دستگاه جوش
اگر این خازن در بخش کنترل خراب شود، علائم زیر ممکن است بروز کند:
چشمک زدن نمایشگر دستگاه.
صدای "تیک تیک" از رله.
ناپایداری در جریان خروجی جوش.
روشن نشدن بخش کنترل (اگر خازن شورت شده باشد).
۸. روش تست
1. تست ظاهری:بررسی کنید که سر خازن صاف باشد و نشتی نداشته باشد.
2. تست با مولتیمتر (ظرفیتسنج): مقدار باید نزدیک به ۴۷۰ میکروفاراد باشد (مثلاً بین ۴۰۰ تا ۵۰۰).
3. تست ESR (بهترین روش): استفاده از ESR متر برای این خازن ضروری است. ممکن است ظرفیت درست باشد اما ESR بالا باعث نویز در مدار فرمان شود.
✅ نکته طلایی برای مهندس مقدم:
در تعمیر برد فرمان دستگاه جوش، اگر با افت ولتاژ ناگهانی در لاین ۱۲ ولت مواجه شدید، حتی اگر ظاهر این خازن سالم بود، آن را تعویض کنید. به دلیل حرارت بالای داخل دستگاه جوش، خازنهای الکترولیتی ولتاژ پایین اولین قطعاتی هستند که خاصیت خود را از دست میدهند.
