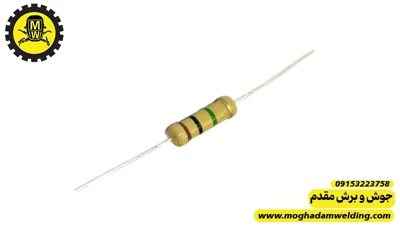

👨🔧مقاومت کربنی 6.8 مگا اهم 0.25 وات
مقاومت 6.8MΩ با توان 0.25 وات یک مقاومت مقدار بالا (High Value) است که معمولاً در مدارهای فیدبک ولتاژ، بایاس اولیه، استارت اولیه و تخلیه خازنها استفاده میشود. این مقاومتها در برد کنترل دستگاه جوش اینورتر نقش مهمی در نمونهگیری ولتاژ و راهاندازی اولیه مدار PWM دارند.
مشخصات فنی
- مقدار مقاومت:
- توان نامی:
0.25W
- نوع:
فیلم کربنی (Carbon Film)
- تلرانس رایج:
±5%
- حداکثر ولتاژ کاری معمول:
حدود 200 تا 250 ولت

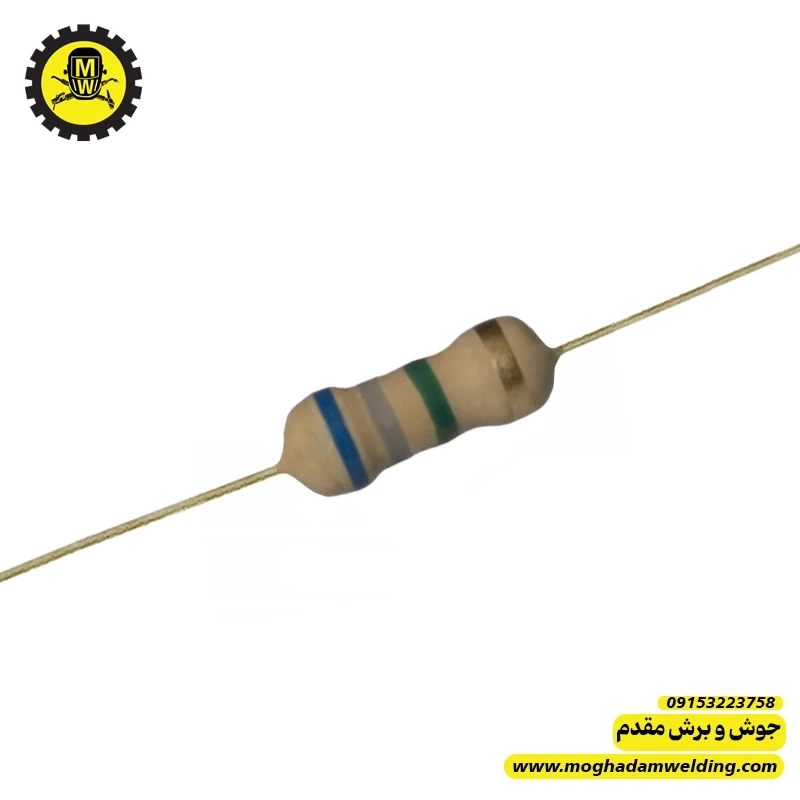

کد رنگ مقاومت
رنگبندی این مقاومت به صورت زیر است:
- آبی = 6
- خاکستری = 8
- سبز = ×100000
- طلایی = ±5%
کاربرد در دستگاه جوش اینورتر
این مقاومت معمولاً در بخشهای زیر دیده میشود:
- تقسیم ولتاژ روی باس DC
- مدار استارت اولیه آیسیهایی مانند UC3842 / UC3843
- مدار فیدبک ولتاژ خروجی
- تخلیه آرام خازنهای ولتاژ بالا
- بایاس ترانزیستورهای ورودی
به دلیل مقدار بالا، جریان عبوری از این مقاومت بسیار کم است و بیشتر برای نمونهگیری و کنترل ولتاژ استفاده میشود.
روش تست
برای تست این مقاومت:
1️⃣ مولتیمتر روی رنج MΩ (مگا اهم) قرار گیرد.
2️⃣ دو سر مقاومت اندازهگیری شود.
✅ نکته تعمیراتی
در دستگاه جوش اگر مقاومتهای مگا اهمی مسیر استارت اولیه تغییر مقدار دهند یا قطع شوند، معمولاً دستگاه:
- دیر روشن میشود
- اصلاً استارت نمیزند
- فن روشن نمیشود
- ولتاژ 12 یا 15 ولت تشکیل نمیشود
گاهی این مقاومتها از بیرون سالم به نظر میرسند ولی مقدارشان افزایش پیدا کرده است، بنابراین در تعمیرات حرفهای حتماً با مولتیمتر دقیق اندازهگیری شوند
