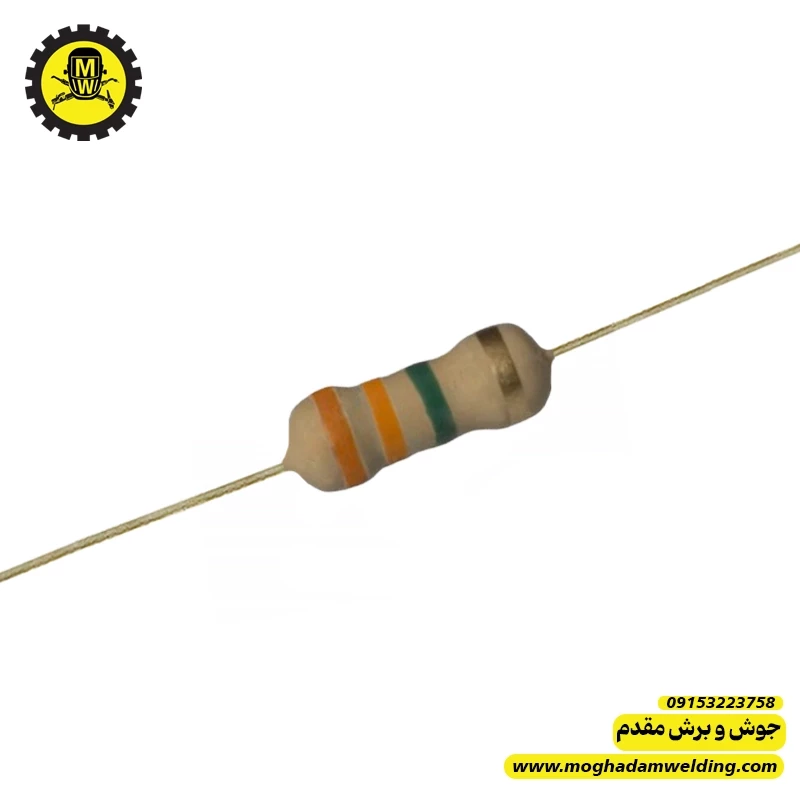

👨🔧 مقاومت کربنی 3.3 مگا اهم 0.25 وات
این مقاومت از نوع کربنی/متالفیلم پایهدار است و به دلیل مقدار بسیار بالای مقاومت، بیشتر در مدارهای تقسیم ولتاژ، بایاس، استارت اولیه و تخلیه آرام بار خازنها استفاده میشود.
مشخصات فنی
- مقدار مقاومت:
\[
3.3M\Omega = 3{,}300{,}000\Omega
\]
- توان نامی:
\[
0.25W
\]
- نوع:
پایهدار DIP
- کد رنگی رایج 4 حلقه:
- نارنجی = 3
- نارنجی = 3
- سبز = ×100000
- طلایی = ±5٪
کاربرد در دستگاه جوش اینورتر
1️⃣ مدار تقسیم ولتاژ
در بخشهای اندازهگیری ولتاژ بالا برای رساندن ولتاژ به محدوده قابل تحمل آیسی کنترل.
2️⃣ مدار بایاس
برای تنظیم نقطه کار ترانزیستور یا ورودی بعضی از مقایسهگرها و مدارهای حفاظتی.
3️⃣ تخلیه آرام خازن
گاهی برای تخلیه بار خازنهای ولتاژ بالا یا خازنهای فیلتر در زمان خاموش شدن دستگاه استفاده میشود.
4️⃣ مدار استارت اولیه
در بعضی طراحیها به عنوان مقاومت استارت با مقدار بالا در تغذیه سوئیچینگ کمکی دیده میشود.
علائم خرابی
اگر این مقاومت خراب یا مقدارش تغییر کند ممکن است:
- دستگاه دیر روشن شود
- ولتاژ فیدبک اشتباه شود
- مدار حفاظت بیدلیل عمل کند
- روی خازن ولتاژ بالا، شارژ برای مدت زیادی باقی بماند
روش تست
مولتیمتر را روی رنج مگااهم قرار دهید.
مقدار باید حدود:
\[
3.3M\Omega
\]
باشد.
برای دقت بهتر، یک سر مقاومت از مدار جدا شود.
✅ نکته تعمیراتی مهندس مقدم
اگر مقاومت 3.3 مگااهم در مسیر استارت یا تقسیم ولتاژ قرار داشته باشد و مقدارش زیادتر شود یا قطع شود، ممکن است دستگاه اصلاً استارت نزند یا وارد حالت Protect شود؛ مخصوصاً در بردهایی که تغذیه اولیه PWM به مقاومتهای مقدار بالا وابسته است.
