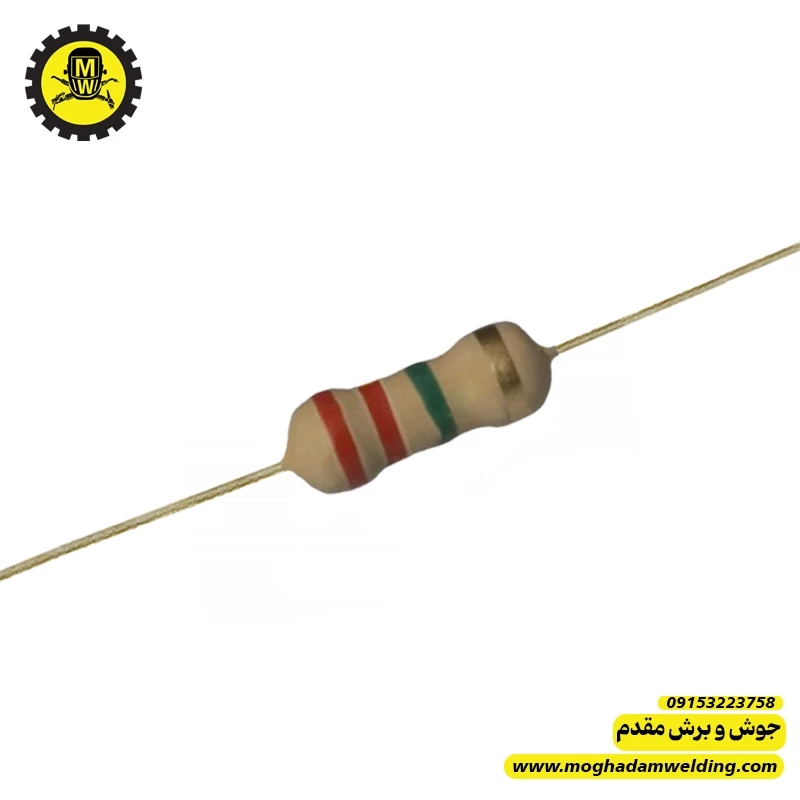

👨🔧 مقاومت کربنی 2.2 مگا اهم 0.25 وات
مقاومت 2.2MΩ با توان 0.25 وات یک مقاومت پایهدار با مقدار بسیار بالا است که معمولاً در مدارهای الکترونیکی برای تقسیم ولتاژ، بایاس مدارها، تخلیه خازنها و مدارهای فیدبک استفاده میشود. این نوع مقاومت در بردهای کنترل دستگاه جوش اینورتر نیز در مسیرهای سیگنال با جریان بسیار کم دیده میشود.
مشخصات فنی
- توان نامی:
0.25W
- نوع مقاومت:
فیلم کربنی (Carbon Film)
- تلرانس رایج:
±5%
- حداکثر ولتاژ کاری:
حدود 200 تا 250 ولت
کد رنگ مقاومت
نوارهای رنگی این مقاومت:
- قرمز = 2
- قرمز = 2
- سبز = ×100000
- طلایی = تلرانس 5٪
کاربرد در دستگاه جوش اینورتر
این مقاومت معمولاً در بخشهای مدار کنترل و فیدبک ولتاژ استفاده میشود، مانند:
- تقسیم ولتاژ در مدار فیدبک
- بایاس ترانزیستورها
- مدارهای نمونهگیری ولتاژ
- مدارهای تایمینگ
- تخلیه آهسته خازنها
به دلیل مقدار بسیار بالای مقاومت، جریان عبوری از آن بسیار کم است و بیشتر برای کنترل ولتاژ و سیگنالهای حساس استفاده میشود.
روش تست
برای تست این مقاومت:
1️⃣ مولتیمتر را روی رنج مگا اهم (MΩ) قرار دهید.
2️⃣ دو سر مقاومت اندازهگیری شود.
باشد.
با توجه به تلرانس، عددی حدود 2.0 تا 2.3 مگا اهم طبیعی است.
✅ نکته تعمیراتی
در برد دستگاه جوش اگر مقاومتهای مگا اهمی تغییر مقدار دهند یا قطع شوند، ممکن است دستگاه دیر روشن شود، فیدبک ولتاژ درست عمل نکند یا مدار کنترل دچار ناپایداری شود. این نوع مقاومتها گاهی در ظاهر سالم هستند اما مقدارشان تغییر کرده است، بنابراین در تعمیرات حرفهای بهتر است حتماً با مولتیمتر دقیق بررسی شوند
