نقد و بررسی مقاومت کربنی 47 کیلو اهم 2 وات
مقاومت 47KΩ با توان 2 وات نسبت به نمونههای 0.25 وات، توان تحمل حرارتی و توان تلفاتی بسیار بیشتری دارد و معمولاً در مدارهای ولتاژ بالا یا مدارهایی که نیاز به تخلیه انرژی دارند استفاده میشود. این مقاومتها در منابع تغذیه سوئیچینگ و برد دستگاههای صنعتی مثل دستگاه جوش اینورتر کاربرد زیادی دارند.
مشخصات فنی
- مقدار مقاومت: 47 کیلو اهم (47KΩ)
- توان نامی: 2 وات
- نوع مقاومت: Carbon Film
- تلورانس معمول: ±5٪
- نوع نصب: محوری (Axial)
- حداکثر دمای کاری: حدود 155°C
از نظر فیزیکی این مقاومت نسبت به مقاومتهای 0.25 وات بزرگتر و ضخیمتر است تا بتواند گرمای بیشتری را دفع کند.

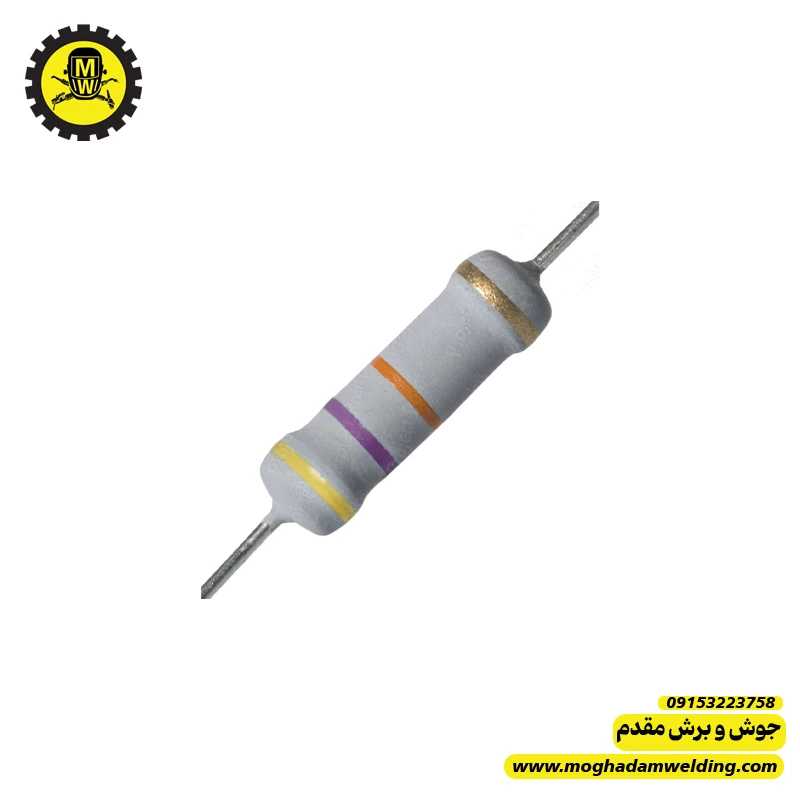

کد رنگ مقاومت
کد رنگ مقاومت 47KΩ ±5٪
- زرد
- بنفش
- نارنجی
- طلایی
تفسیر:
- زرد = 4
- بنفش = 7
- نارنجی = ×1000
بنابراین مقدار مقاومت:
47 × 1000 = 47000Ω = 47KΩ
کاربردهای رایج
مقاومت تخلیه خازن (Bleeder)
برای تخلیه خازنهای بزرگ در منابع تغذیه.
تقسیم ولتاژ در مدارهای ولتاژ بالا
برای ایجاد ولتاژ مرجع یا اندازهگیری.
مدار راهانداز منابع تغذیه سوئیچینگ
برای تامین ولتاژ اولیه آیسی PWM.
مدارهای حفاظتی
برای محدود کردن جریان در بخشهای کنترلی.
کاربرد در دستگاه جوش اینورتر
- مدار Bleeder خازنهای 400 ولت
- مدار استارت اولیه PWM
- تقسیم ولتاژ باس DC حدود 310 ولت
- مدارهای فیدبک ولتاژ بالا
گاهی این مقاومت به صورت دو عدد سری یا موازی در مدار قرار میگیرد تا ولتاژ و توان بهتر تقسیم شود.
مزایا
- تحمل توان بالا
- مناسب برای ولتاژهای بالا
- پایداری بهتر نسبت به مقاومتهای کوچک
- قیمت مناسب
معایب
- دقت کمتر نسبت به مقاومتهای Metal Film
- تولید حرارت نسبتاً زیاد در مدار
- ابعاد بزرگتر روی برد
خرابیهای رایج
در تعمیرات ممکن است این مشکلات دیده شود:
- قطع شدن داخلی
- افزایش مقدار مقاومت
- سوختگی یا ترک بدنه
- تغییر رنگ مقاومت به قهوهای تیره
اگر این مقاومت در مدار راهانداز منبع تغذیه باشد، خرابی آن ممکن است باعث:
- روشن نشدن دستگاه
- راهاندازی ناپایدار مدار PWM
- قطع و وصل شدن دستگاه
روش تست
با مولتیمتر در حالت اهم:
باید مقدار حدود:
47KΩ
نمایش داده شود.
محدوده قابل قبول با تلورانس 5٪:
44.6KΩ تا 49.3KΩ
✅ جمعبندی
مقاومت 47 کیلو اهم 2 وات بیشتر در مدارهای ولتاژ بالا، تقسیم ولتاژ و تخلیه خازن استفاده میشود و در دستگاههای جوش اینورتر نقش مهمی در پایداری مدار تغذیه و راهاندازی بخش کنترل دارد.
