نقد و بررسی مقاومت کربنی 47 کیلو اهم 0.25 وات
مقاومت 47KΩ با توان 0.25W یکی از مقاومتهای بسیار رایج در مدارهای الکترونیکی است که بیشتر در مدارهای کنترلی، فیدبک، بایاس ترانزیستور و تقسیم ولتاژ استفاده میشود. این مقاومت معمولاً در مدارهایی قرار میگیرد که جریان بسیار کمی از آن عبور میکند.
-مشخصات فنی
- مقدار مقاومت: 47 کیلو اهم (47KΩ)
- توان نامی: 0.25 وات
- نوع: Carbon Film
- تلورانس معمول: ±5٪
- نوع نصب: محوری (Axial)
- دمای کاری: حدود 155°C
این مقاومت از نظر اندازه همان مقاومتهای کوچک استاندارد روی برد است.

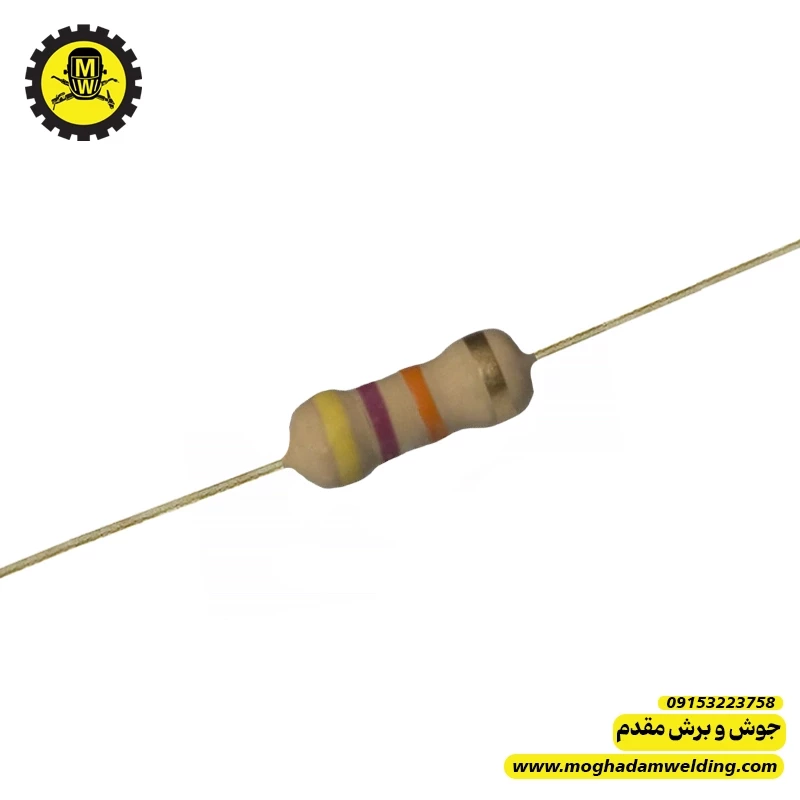

کد رنگ مقاومت
کد رنگ مقاومت 47KΩ ±5٪:
- زرد
- بنفش
- نارنجی
- طلایی
تفسیر:
- زرد = 4
- بنفش = 7
- نارنجی = ×1000
بنابراین:
47 × 1000 = 47000Ω = 47KΩ
حداکثر ولتاژ تقریبی:
\( V ≈ 108V \)
بنابراین این مقاومت بیشتر در مدارهای سیگنال و کنترلی استفاده میشود.
- کاربردهای رایج
تقسیم ولتاژ
برای ایجاد ولتاژهای مرجع در مدارهای کنترل.
بایاس ترانزیستور
برای تنظیم جریان پایه در مدارهای تقویتکننده.
مدارهای فیدبک
در منابع تغذیه سوئیچینگ برای تنظیم ولتاژ خروجی.
مدارهای RC
در کنار خازن برای تعیین زمان تاخیر یا فرکانس.
کاربرد در دستگاه جوش اینورتر
- مدار فیدبک ولتاژ خروجی
- مدار اپتوکوپلر
- مدار کنترل PWM
- مدار تقسیم ولتاژ در بخش کنترل
این مقاومتها معمولاً در برد درایور یا برد کنترل قرار دارند.
مزایا
- قیمت ارزان
- اندازه کوچک
- در دسترس بودن
- مناسب برای مدارهای کنترلی
معایب
- دقت کمتر نسبت به مقاومتهای Metal Film
- نویز الکتریکی کمی بیشتر
- حساسیت بیشتر به حرارت نسبت به مقاومتهای دقیق
خرابیهای رایج
در تعمیرات ممکن است با این موارد روبهرو شوید:
- افزایش مقدار مقاومت
- قطع شدن داخلی
- تغییر رنگ بدنه
- ایجاد ناپایداری در مدار کنترل
گاهی مقدار مقاومت از 47K به 70K یا بیشتر تغییر میکند که باعث اختلال در فیدبک مدار میشود.
روش تست
با مولتیمتر در حالت اهم:
باید حدود:
47KΩ
نمایش دهد.
محدوده قابل قبول با تلورانس 5٪:
44.6KΩ تا 49.3KΩ
✅ جمعبندی
مقاومت 47 کیلو اهم 0.25 وات یکی از مقاومتهای پرکاربرد در مدارهای الکترونیکی است که نقش مهمی در تقسیم ولتاژ، بایاس ترانزیستور و فیدبک مدارهای کنترلی دارد. خرابی آن معمولاً باعث ناپایداری عملکرد مدار کنترل یا تغییر ولتاژهای مرجع میشود.
