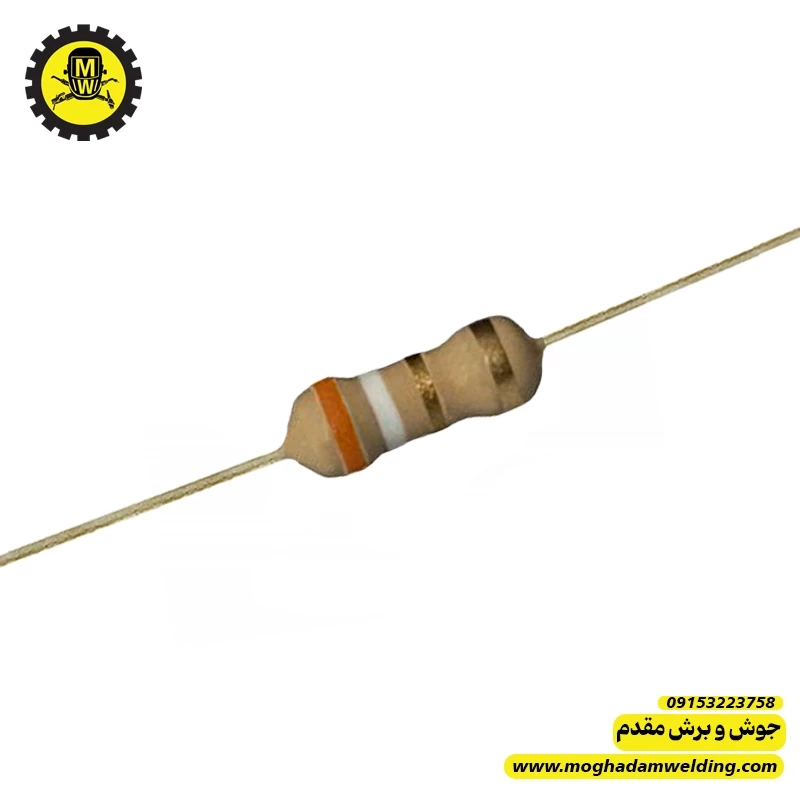

نقد و بررسی مقاومت کربنی 3.9 اهم 0.25 وات
مقاومت 3.9Ω با توان 0.25W یکی از مقاومتهای کماهم در مدارهای الکترونیکی است که بیشتر برای محدود کردن جریان، ایجاد افت ولتاژ کوچک یا حفاظت مدار استفاده میشود. این مقاومتها معمولاً در بردهای کنترلی، منابع تغذیه و مدارهای راهانداز دیده میشوند.
مشخصات فنی
مشخصات رایج این مقاومت:
- مقدار مقاومت: 3.9 اهم (Ω)
- توان: 0.25 وات
- نوع: Carbon Film (فیلم کربنی)
- تلورانس: ±5٪
- نوع نصب: محوری (Axial)
- ولتاژ کاری تقریبی: 200 تا 250 ولت
کد رنگ مقاومت
کد رنگ استاندارد مقاومت 3.9 اهم ±5٪:
- نارنجی
- سفید
- طلایی
- طلایی
توضیح:
- نارنجی = 3
- سفید = 9
- ضریب طلایی = ×0.1
پس مقدار مقاومت:
3.9Ω
کاربردهای رایج
محدود کننده جریان
برای کنترل جریان در مدارهای حساس.
مدارهای راهانداز
در برخی مدارهای:
- ترانزیستور
- درایور
- LED
مقاومت سری حفاظتی
برای جلوگیری از عبور جریان زیاد در بخشهای حساس.
مدارهای منابع تغذیه
در بعضی پاورها به عنوان مقاومت سری کوچک در مسیر سیگنال یا تغذیه استفاده میشود.
مزایا
✅ قیمت بسیار پایین
✅ ابعاد کوچک
برای بردهای الکترونیکی مناسب است.
✅ در دسترس بودن
تقریباً در همه فروشگاههای قطعات موجود است.
معایب
❌ توان کم
برای مدارهای جریان بالا مناسب نیست.
❌ پایداری کمتر نسبت به مقاومتهای فیلم فلزی
در دماهای بالا مقدار مقاومت ممکن است تغییر کند.
❌ نویز بیشتر نسبت به مقاومت فلزی
در مدارهای دقیق مناسب نیست.
خرابیهای رایج
در تعمیرات ممکن است این موارد دیده شود:
سوختن کامل
به دلیل عبور جریان زیاد.
افزایش مقدار مقاومت
مقاومت به جای 3.9 اهم مثلاً به 10 یا 20 اهم تبدیل میشود.
قطع شدن داخلی
در ظاهر سالم ولی مدار قطع است.
تغییر رنگ بدنه
نشانه داغ شدن زیاد است.
نکات مهم در تعمیر
- اگر مقاومت در مدار داغ کار میکند بهتر است از 0.5 وات استفاده شود.
- در دستگاههای سوئیچینگ اگر این مقاومت در مسیر گیت ترانزیستور یا IGBT باشد مقدار آن بسیار مهم است.
- تغییر مقدار این مقاومت میتواند باعث نوسان یا خرابی درایور شود.
✅ جمعبندی
مقاومت 3.9Ω با توان 0.25W یک مقاومت کماهم برای محدود کردن جریانهای کوچک و حفاظت مدارهای الکترونیکی است. به دلیل توان پایین بیشتر در مدارهای کنترلی استفاده میشود و برای مدارهای قدرت باید از مقاومتهای توان بالاتر استفاده کرد.
