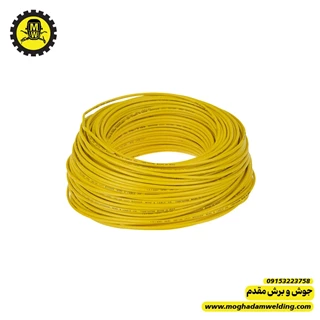

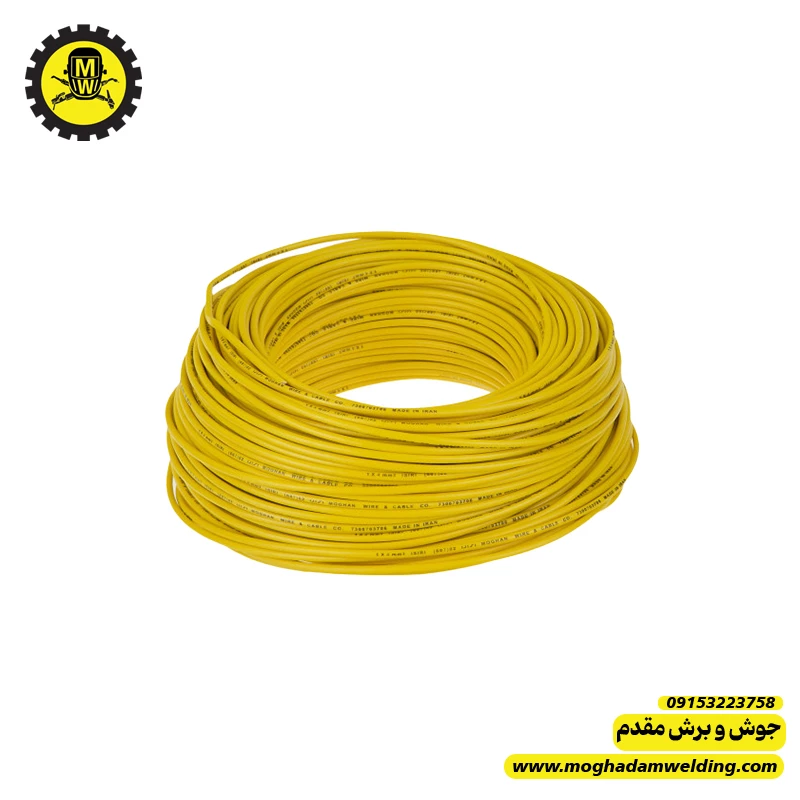

👨🔧 سیم زرد شماره ۱ (افشان 1mm²)
سیم زرد شماره ۱ معمولاً به سیم افشان با سطح مقطع 1 میلیمتر مربع گفته میشود که در مدارهای داخلی دستگاههای جوش برای انتقال جریان کم تا متوسط استفاده میشود.
مشخصات فنی
- سطح مقطع: \(1\ mm^2\)
- نوع هادی: مس افشان نرم
- جنس روکش: PVC
- رنگ: زرد
- تحمل جریان تقریبی: 10 تا 15 آمپر (بسته به طول و دما)
- ولتاژ کاری معمول: تا 300/500 ولت
کاربرد در دستگاه جوش اینورتر
1️⃣ تغذیه برد کنترل
برای انتقال برق از منبع تغذیه کمکی به برد فرمان.
2️⃣ سیمکشی فن
برای تغذیه فن 24V یا 12V.
3️⃣ مسیرهای سیگنال تقویتشده
جایی که جریان بیشتر از کابل فلت نیاز باشد.
4️⃣ سیم ارت داخلی یا اتصال بدنه
چرا رنگ زرد مهم است؟
در دستگاههای صنعتی معمولاً رنگبندی برای تشخیص سریع استفاده میشود:
- زرد → تغذیه کمکی یا سیگنال خاص
- قرمز → مثبت تغذیه
- مشکی → منفی
- سبز/زرد → ارت
(البته بسته به سازنده متفاوت است.)
مزایا نسبت به سیم نازکتر
✅ مقاومت کمتر
✅ افت ولتاژ کمتر
✅ تحمل جریان بیشتر
✅ دوام مکانیکی بالاتر
نکات مهم در تعمیرات
🔧 اگر این سیم در مسیر تغذیه برد باشد و نیمسوز شود:
- دستگاه روشن نمیشود
- یا در حین کار ریست میکند
- یا آمپر نوسان دارد
🔧 در نزدیکی هیتسینکها حتماً:
- از وارنیش حرارتی استفاده شود
- سیم به بدنه داغ نچسبد
🔧 محل لحیم روی برد باید:
- کاملاً قلعخورده باشد
- سرد لحیم نباشد
- سیاه نشده باشد
✅ نکته تجربی مهم
گاهی دستگاه هنگام ضربه یا تکان خوردن خاموش میشود.
در بسیاری از موارد علت، قطعی داخلی سیم افشان شماره ۱ نزدیک محل لحیم یا سرسیم است.
به ظاهر سالم است ولی داخلش چند رشته قطع شده.
برای خرید این محصول و محصولات دیگر به سایت جوش و برش مقدم مراجعه کنید.
