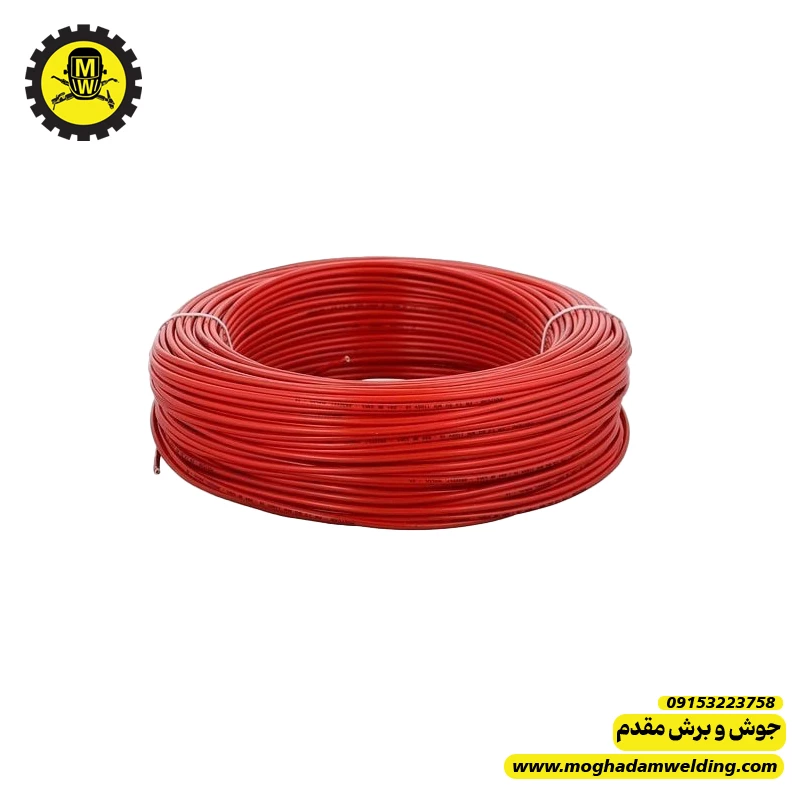

👨🔧 نقد و بررسی سیم قرمز شماره 1 درجه یک
سیم قرمز شماره 1 درجه یک معمولاً به سیم افشان با سطح مقطع 1 میلیمتر مربع (1mm²) گفته میشود که برای انتقال جریان در مدارهای قدرت سبک و کنترلی استفاده میشود. رنگ قرمز عموماً برای خط مثبت (+) یا فاز DC در مدار بهکار میرود.
مشخصات فنی رایج
- سطح مقطع: 1mm²
- نوع هادی: افشان (چند رشتهای)
- جنس هادی: مس خالص آنیلشده
- روکش: PVC نرم مقاوم در برابر حرارت
- ولتاژ نامی: معمولاً تا 300/500V
- تحمل جریان تقریبی: حدود 10 تا 15 آمپر (بسته به شرایط نصب)
ویژگیهای سیم درجه یک ✅
- مس خالص با رنگ براق (نه تیره یا آلیاژی)
- انعطافپذیری بالا
- روکش ضخیم و یکنواخت
- عدم شکنندگی در خمکاری
- افت ولتاژ کمتر نسبت به سیم بیکیفیت
کاربردها
- سیمکشی داخلی دستگاههای صنعتی
- تغذیه بردهای الکترونیکی
- سیم مثبت در مدارهای 12V، 24V و 48V
- سیمکشی فن، رله، ماژولها
در تعمیر دستگاه جوش اینورتر معمولاً برای تغذیه بخشهای کمقدرت یا سیمکشی داخلی استفاده میشود (نه کابل خروجی جوش).
معایب مدلهای بیکیفیت ❌
- استفاده از مس آلیاژی یا CCA (آلومینیوم روکش مس)
- افت ولتاژ بالا
- داغ شدن در جریان متوسط
- شکنندگی روکش در حرارت بالا
نکته تعمیراتی 🔧
در دستگاه جوش:
- برای بخشهای قدرت اصلی از این سایز استفاده نکنید.
- برای مسیرهای 24V یا تغذیه برد کنترل مناسب است.
- اگر جریان نزدیک به 15 آمپر باشد، بهتر است از سیم 1.5mm² استفاده شود.
- حتماً سرسیم مناسب پرس شود تا اتصال محکم و بدون افت ولتاژ داشته باشید.
جمعبندی
سیم قرمز شماره 1 درجه یک یک سیم افشان با سطح مقطع 1 میلیمتر مربع است که برای سیمکشی داخلی و مدارهای تغذیه سبک کاربرد دارد. در صورت انتخاب نوع مس خالص و روکش باکیفیت، عملکرد ایمن و پایدار در دستگاههای صنعتی و الکترونیکی خواهد داشت.
برای خرید این محصول و محصولات دیگر به سایت جوش و برش مقدم مراجعه کنید.
