نقد و بررسی دیود 1.5KE150CA

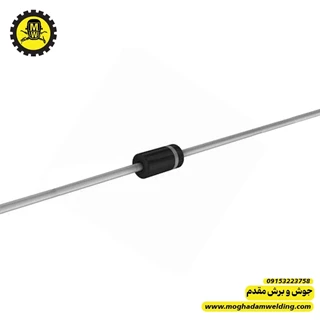

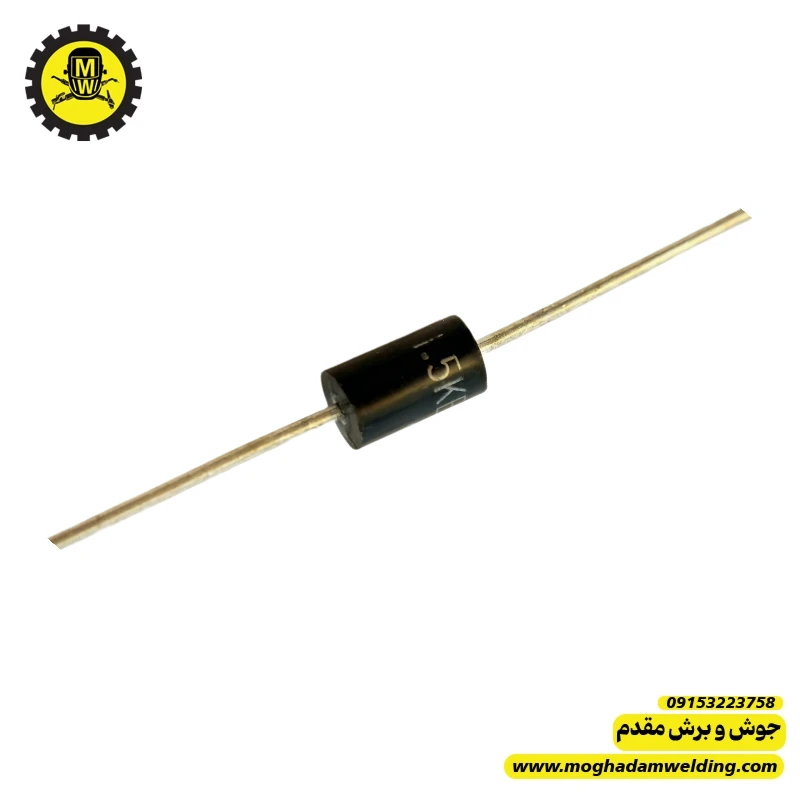

دیود 1.5KE150CA در واقع یک دیود TVS (Transient Voltage Suppressor) است. این نوع دیود برای حفاظت مدارها در برابر ضربههای ولتاژی ناگهانی طراحی شده و در بسیاری از تجهیزات صنعتی، منابع تغذیه سوئیچینگ و دستگاههای جوش اینورتر کاربرد دارد.
وظیفه اصلی آن جذب و مهار پالسهای ولتاژ لحظهای است تا از آسیب دیدن قطعات حساس مانند آیسیها، درایورها و ترانزیستورها جلوگیری شود.
مشخصات فنی ⚙️
- مدل: 1.5KE150CA
- نوع: TVS Diode
- توان جذب پالس: 1500 وات (1.5kW)
- ولتاژ کاری معکوس (VRWM): حدود 150 ولت
- ولتاژ شکست (Breakdown Voltage): حدود 167 تا 185 ولت
- ولتاژ کلمپ (Clamping Voltage): حدود 243 ولت
- نوع پلاریته: دوطرفه (Bidirectional)
- پکیج: DO‑201
- زمان پاسخ: در حد پیکوثانیه تا نانوثانیه
حروف CA نشان میدهد دیود دوطرفه است و در هر دو جهت ولتاژهای ضربهای را مهار میکند.
نحوه عملکرد
در حالت عادی این دیود جریان عبور نمیدهد و مدار را تحت تاثیر قرار نمیدهد.
اما وقتی ولتاژ از حد مشخصی بیشتر شود:
1. دیود وارد ناحیه هدایت میشود
2. ولتاژ را در سطح مشخصی Clamp میکند
3. انرژی پالس را جذب میکند
این عمل باعث میشود ولتاژ خطرناک به مدار اصلی نرسد
کاربرد در دستگاه جوش اینورتر 🛠️
در دستگاههای جوش این دیود معمولاً در بخشهای زیر استفاده میشود:
حفاظت ورودی تغذیه
برای مهار نوسانات و ضربههای ولتاژی که از شبکه برق وارد مدار میشوند.
حفاظت مدار کنترل
در مدارهایی که شامل:
- آیسی PWM
- اپتوکوپلر
- میکروکنترلر
- درایور IGBT
هستند.
حفاظت خطوط سیگنال
برای جلوگیری از آسیب به مدارهای حساس هنگام ایجاد اسپایکهای ولتاژ
مزایا ✅
- توان جذب پالس بسیار بالا (1500 وات)
- پاسخ بسیار سریع
- محافظت موثر از قطعات حساس
- نصب آسان
- قابلیت استفاده در مدارهای AC و DC
- مقاومت بالا در برابر ضربههای الکتریکی
نکات مهم در تعمیرات ⚠️
• خرابی معمولاً به صورت اتصال کوتاه است
وقتی ضربه ولتاژی شدید باشد، دیود فدا میشود.
• سوختن فیوز میتواند نشانه خرابی TVS باشد
• بررسی تغییر رنگ یا ترک بدنه
• نصب نزدیک منبع نویز یا ورودی تغذیه
علائم خرابی 🔧
- اتصال کوتاه شدن دیود
- سوختن فیوز ورودی
- گرم شدن غیرعادی
- عملکرد نامنظم مدار کنترل
در برخی موارد دیود ظاهراً سالم است ولی نشتی بالا دارد.
روش تست 🧪
با مولتیمتر در حالت Diode Test:
✅ در هر دو جهت معمولاً باید مدار باز (OL) نشان دهد.
اگر:
- اتصال کوتاه باشد → دیود خراب است
- مقاومت خیلی کم باشد → نشتی دارد
تست دقیقتر با منبع تغذیه و افزایش ولتاژ انجام میشود.
جایگزینهای مناسب 🔄
در صورت نبود این مدل میتوان از موارد زیر استفاده کرد:
- 1.5KE150A (یکطرفه)
- 1.5KE160CA
- SMCJ150CA
- P6KE150CA
باید توان جذب پالس و ولتاژ مشابه باشد.
✅ جمعبندی
دیود 1.5KE150CA یک دیود حفاظتی بسیار سریع و قدرتمند است که برای جذب ضربههای ولتاژی تا 1500 وات طراحی شده است. این قطعه نقش مهمی در افزایش ایمنی و دوام مدارهای الکترونیکی به ویژه در تجهیزات صنعتی مانند دستگاههای جوش اینورتر دارد.
