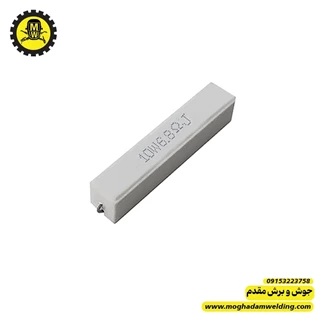

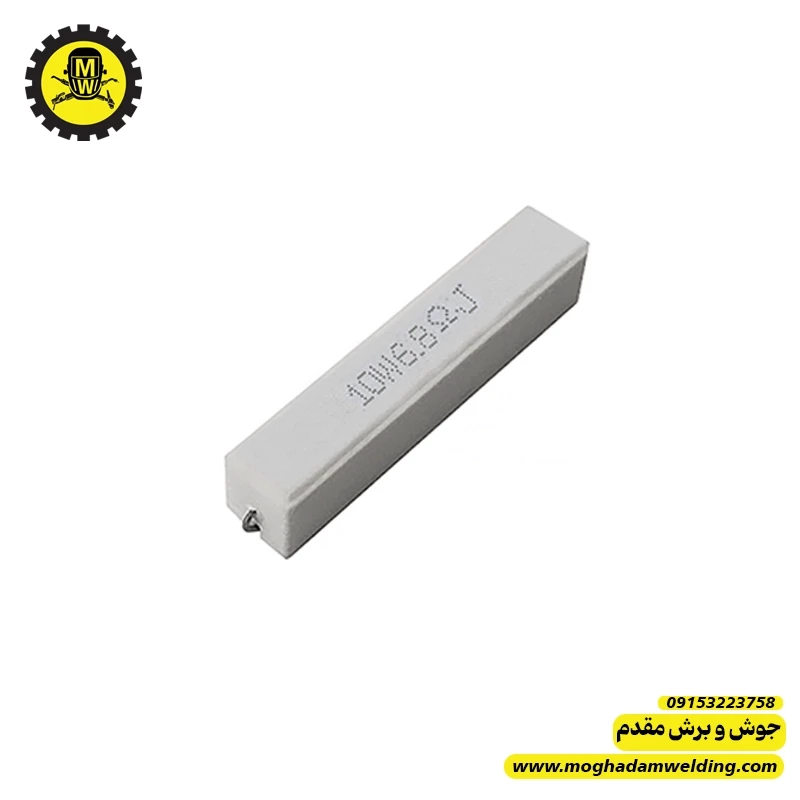

مقاومت آجری 6.8 اهم 10 وات

نقد و بررسی مقاومت آجری 6.8 اهم 10 وات

مقاومت 6.8Ω با توان 10W که معمولاً به نام مقاومت آجری یا سیمی (Wirewound Cement Resistor) شناخته می‌شود، یکی از مقاومت‌های توان بالا است که در مدارهای قدرت و منابع تغذیه صنعتی از جمله دستگاه‌های جوش اینورتر کاربرد زیادی دارد. بدنه سیمانی این مقاومت باعث می‌شود در برابر حرارت بالا و شوک‌های حرارتی مقاومت خوبی داشته باشد.

 مشخصات فنی ⚙️

- مقدار مقاومت: 6.8 اهم
- توان نامی: 10 وات
- نوع: سیمی (Wirewound)
- جنس بدنه: سرامیکی / سیمانی (Cement)
- تلورانس: معمولاً ±5%
- حداکثر دمای کاری: حدود 200 تا 300 درجه سانتی‌گراد
- ساختار: سیم مقاومتی پیچیده شده روی هسته سرامیکی و پوشش سیمانی

محاسبه جریان مجاز

برای مقاومت‌ها می‌توان جریان تقریبی مجاز را از رابطه زیر محاسبه کرد:

\( I = \sqrt{\frac{P}{R}} \)

که در آن:

- \(P\) توان
- \(R\) مقاومت

بنابراین:

\( I = \sqrt{\frac{10}{6.8}} \)

\( I \approx 1.21A \)

پس جریان پیوسته ایمن این مقاومت حدود 1.2 آمپر است.

حداکثر ولتاژ روی مقاومت:

\( V = \sqrt{P \times R} \)

\( V = \sqrt{10 \times 6.8} \)

\( V \approx 8.2V \)

 کاربرد در دستگاه جوش اینورتر 🛠️

در دستگاه‌های جوش این نوع مقاومت معمولاً در چند بخش دیده می‌شود:

1️⃣ مدار محدودکننده جریان (Current Limiter)

در برخی مدارهای راه‌اندازی برای کاهش جریان اولیه استفاده می‌شود.

 2️⃣ مدار اسنابر (Snubber)

در کنار خازن برای جذب اسپایک‌های ولتاژ ناشی از سوئیچینگ IGBT.

 3️⃣ مقاومت تخلیه (Bleeder)

برای تخلیه انرژی ذخیره شده در خازن‌ها بعد از خاموش شدن دستگاه.

4️⃣ مدار فیدبک یا سنس جریان

در برخی طراحی‌ها برای ایجاد افت ولتاژ کنترل شده جهت اندازه‌گیری جریان.

مزایا ✅

- تحمل توان بالا
- مقاومت خوب در برابر حرارت
- پایداری نسبتاً خوب در طول زمان
- قیمت مناسب
- مناسب برای مدارهای قدرت
- مقاومت مکانیکی بالا

 نکات مهم در تعمیرات ⚠️

• فاصله از برد
بهتر است چند میلی‌متر از برد فاصله داشته باشد تا حرارت به PCB منتقل نشود.

• تهویه مناسب
در نزدیکی قطعات حساس نصب نشود.

• بررسی ترک بدنه
ترک در بدنه سیمانی می‌تواند باعث نفوذ رطوبت و تغییر مقدار مقاومت شود.

• افزایش دما
دمای این مقاومت‌ها هنگام کار طبیعی است و ممکن است به بیش از 100 درجه برسد.

 علائم خرابی 🔧

- قطع شدن کامل مقاومت
- افزایش مقدار اهم
- تغییر رنگ بدنه
- ترک خوردگی سیمان
- بوی سوختگی

در بعضی موارد مقاومت ظاهراً سالم است ولی مقدار اهم بالا رفته و باعث اختلال در مدار می‌شود.

 روش تست 🧪

1️⃣ مولتی‌متر روی رنج اهم
2️⃣ اندازه‌گیری مقدار مقاومت

مقدار نرمال:

حدود 6.8Ω ±5%

یعنی تقریباً:

6.4Ω تا 7.1Ω

اگر مقدار خیلی بیشتر یا بی‌نهایت باشد مقاومت خراب است.

پیشنهاد فنی 🔧

برای افزایش طول عمر در دستگاه جوش:

- اگر فضا اجازه دهد از مقاومت 15 وات استفاده کنید.
- یا دو مقاومت 3.3Ω سری ببندید.
- فاصله از برد حداقل 5 تا 10 میلی‌متر باشد.

✅ جمع‌بندی

مقاومت آجری 6.8Ω 10W یک مقاومت توان بالا و مقاوم در برابر حرارت است که در مدارهای قدرت و حفاظتی دستگاه‌های جوش اینورتر کاربرد دارد. نصب صحیح، تهویه مناسب و انتخاب توان بالاتر در صورت امکان می‌تواند عمر این قطعه را افزایش دهد.
