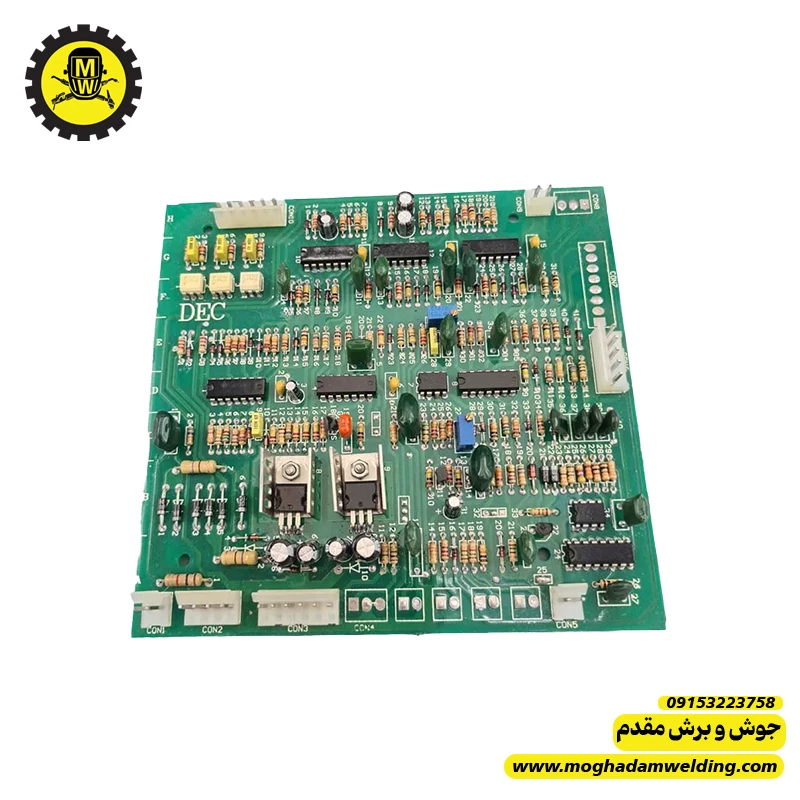

🔍 نقد و بررسی برد رکتیفایر ۱۸ ولتی
برد رکتیفایر ۱۸ ولتی یک ماژول تبدیل ولتاژ AC به DC است که معمولاً برای تولید یک خروجی حدود ۱۸ ولت DC از منبع AC (معمولاً ترانسفورماتور) استفاده میشود. این برد در بسیاری از تجهیزات الکترونیکی صنعتی و در برخی بخشهای دستگاههای جوش برای تغذیه مدارهای کنترلی، فنها، رلهها یا مدارهای کمکی کاربرد دارد.
مشخصات فنی ⚙️
- ورودی: معمولاً ۱۲ تا ۱۸ ولت AC از ترانس
- خروجی: حدود ۱۸ تا ۲۴ ولت DC (بسته به طراحی)
- نوع یکسوسازی: پل دیود (Bridge Rectifier)
- تعداد دیودها: ۴ عدد یا یک پل دیود مجتمع
- فیلتر: خازن الکترولیتی صافی
- جریان خروجی: بسته به طراحی معمولاً ۱ تا ۵ آمپر
- ریپل ولتاژ: وابسته به ظرفیت خازن صافی
- نوع برد: تکلایه یا دولایه با مسیرهای نسبتاً ضخیم
اجزای اصلی برد 🔧
یک برد رکتیفایر ۱۸ ولتی معمولاً شامل این قطعات است:
• پل دیود (KBPC، W10 یا 4 دیود جداگانه)
• خازن صافی الکترولیتی (معمولاً 1000µF تا 4700µF)
• مقاومت تخلیه خازن (Bleeder)
• LED نشانگر ولتاژ در برخی مدلها
• ترمینال ورودی و خروجی
• گاهی رگولاتور ولتاژ در نسخههای پیشرفته
نحوه عملکرد ⚡
فرآیند کار این برد بهصورت زیر است:
1. ولتاژ AC از ترانس وارد برد میشود.
2. پل دیود موج AC را به DC پالسی تبدیل میکند.
3. خازن صافی ریپل ولتاژ را کاهش داده و ولتاژ DC صافتر تولید میکند.
4. خروجی حدود ۱۸ تا ۲۴ ولت DC در اختیار مدار قرار میگیرد.
کاربرد در دستگاههای جوش 🛠️
در دستگاههای جوش اینورتر، این نوع برد معمولاً برای تغذیه بخشهای زیر استفاده میشود:
• تغذیه فن ۲۴ ولت
• تغذیه رلهها
• تامین برق مدار کنترل
• تغذیه برد نمایشگر یا آمپرمتر
• تغذیه مدارهای محافظتی
• در برخی مدلها تغذیه شیر برقی گاز آرگون
مزایا ✅
- طراحی ساده و قابل اعتماد
- هزینه تولید پایین
- تعمیر آسان
- تحمل جریان مناسب
- قطعات در دسترس در بازار
- پایداری مناسب برای تغذیه مدارهای کنترلی
نشانههای خرابی ⚠️
خرابی این برد معمولاً با علائم زیر دیده میشود:
1. سوختن پل دیود
- خروجی صفر یا اتصال کوتاه
2. خشک شدن خازن صافی
- ایجاد ریپل شدید
- ناپایداری عملکرد فن یا رله
3. قطع شدن مسیر PCB
- بهخصوص در جریانهای بالا
4. اتصال کوتاه در خروجی
- باعث داغ شدن یا سوختن دیودها
5. خرابی ترمینالها
- ایجاد ولتاژ ناپایدار
نکات مهم در تعمیر ⚠️
• تست پل دیود با مولتیمتر در حالت دیود
• بررسی ظرفیت خازن صافی
• چک کردن اتصال کوتاه خروجی
• بررسی لحیمکاری پایههای پل دیود
• کنترل دمای قطعات هنگام کار
اگر خازن صافی ضعیف شود معمولاً علائم زیر دیده میشود:
- صدای نویز در فن
- لرزش رله
- ریست شدن برد کنترل
پیشنهاد فنی 🔧
برای افزایش عمر این برد:
- استفاده از خازن 105 درجه با ESR پایین
- انتخاب پل دیود با جریان حداقل دو برابر مصرف واقعی
- استفاده از هیتسینک برای پل دیود در جریانهای بالا
- ضخیم بودن مسیرهای PCB
جمعبندی
برد رکتیفایر ۱۸ ولتی یک ماژول ساده اما مهم برای تولید ولتاژ DC پایدار از منبع AC است. این برد معمولاً در بخش تغذیه مدارهای کنترلی، فنها و رلههای دستگاههای صنعتی و دستگاه جوش استفاده میشود. سلامت پل دیود و خازن صافی نقش اصلی در عملکرد صحیح این برد دارند.
