نقد و بررسی برد دستگاه جوش IGBT تکبرد 🔍⚡

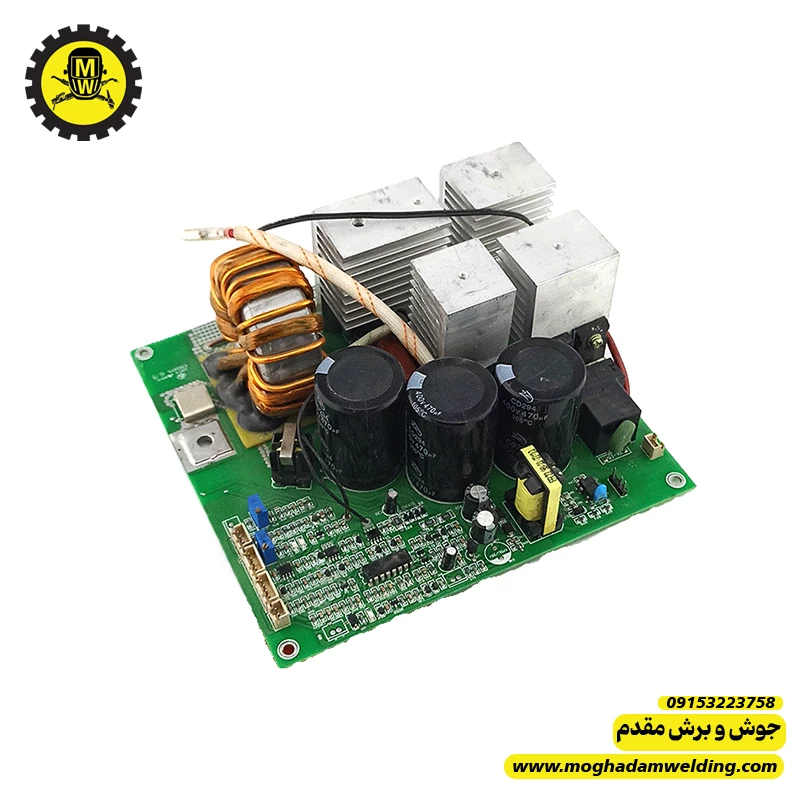

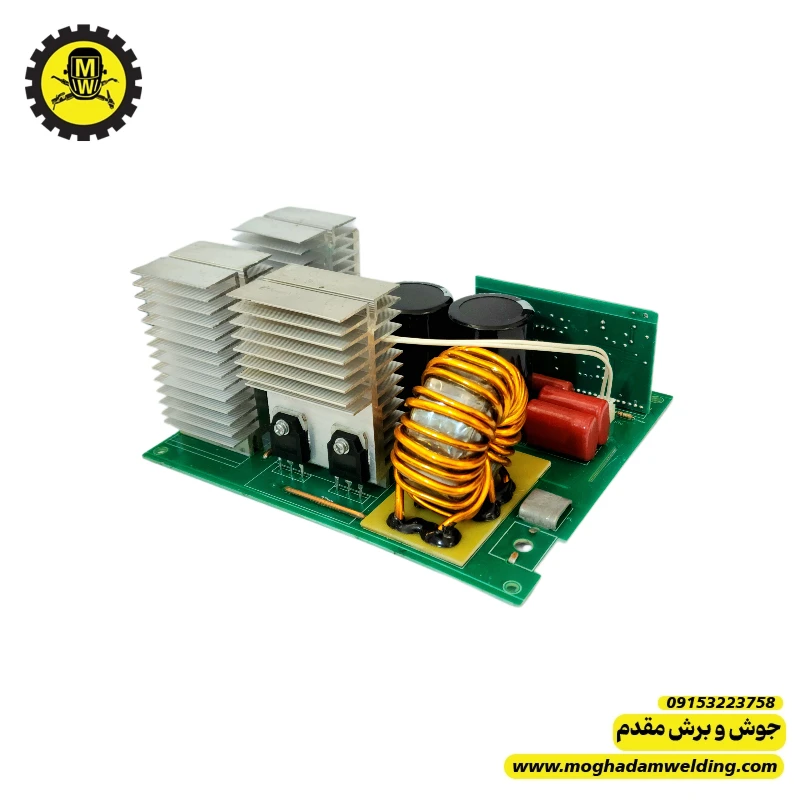

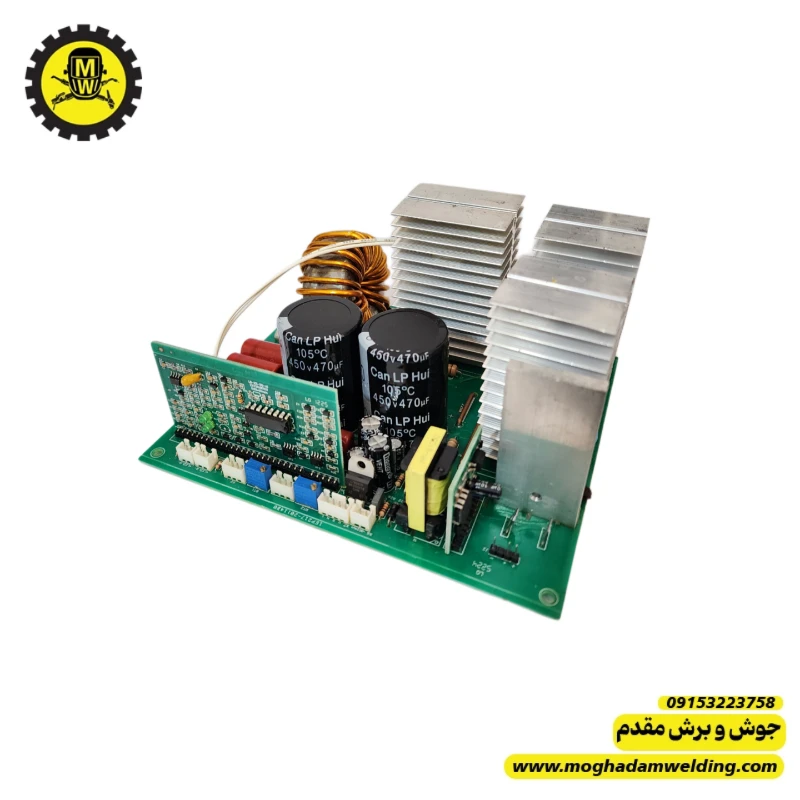

برد IGBT تکبرد در دستگاههای جوش اینورتر، نوعی طراحی است که در آن بخش قدرت و بخش کنترل روی یک PCB واحد قرار دارند. یعنی مدارهای درایور IGBT، کنترل PWM، فیدبک جریان، تغذیه کمکی و مدار قدرت همگی روی یک برد مجتمع شدهاند. این طراحی بیشتر در دستگاههای جوش سبک، اقتصادی و قابل حمل استفاده میشود.
مقدمه
در دستگاههای قدیمیتر یا صنعتی، مدارها معمولاً بهصورت چند برد (Power Board + Control Board) طراحی میشوند، اما در مدلهای تکبرد همه اجزا روی یک برد اصلی سوار هستند. این موضوع باعث کاهش هزینه تولید، کاهش سیمکشی و کوچکتر شدن دستگاه میشود.
مشخصات فنی و ساختار برد ⚙️
اجزای اصلی روی برد تکبرد IGBT معمولاً شامل موارد زیر است:
- IGBTهای قدرت (معمولاً 2 یا 4 عدد)
- درایور گیت IGBT
- ترانس سوئیچینگ فرکانس بالا
- پل دیود ورودی
- خازنهای الکترولیتی ولتاژ بالا (DC Bus)
- مدار Soft Start یا NTC
- مدار PWM (مانند TL494 ،SG3525 ،UC3846)
- مدار فیدبک جریان و ولتاژ
- اپتوکوپلر برای ایزولاسیون

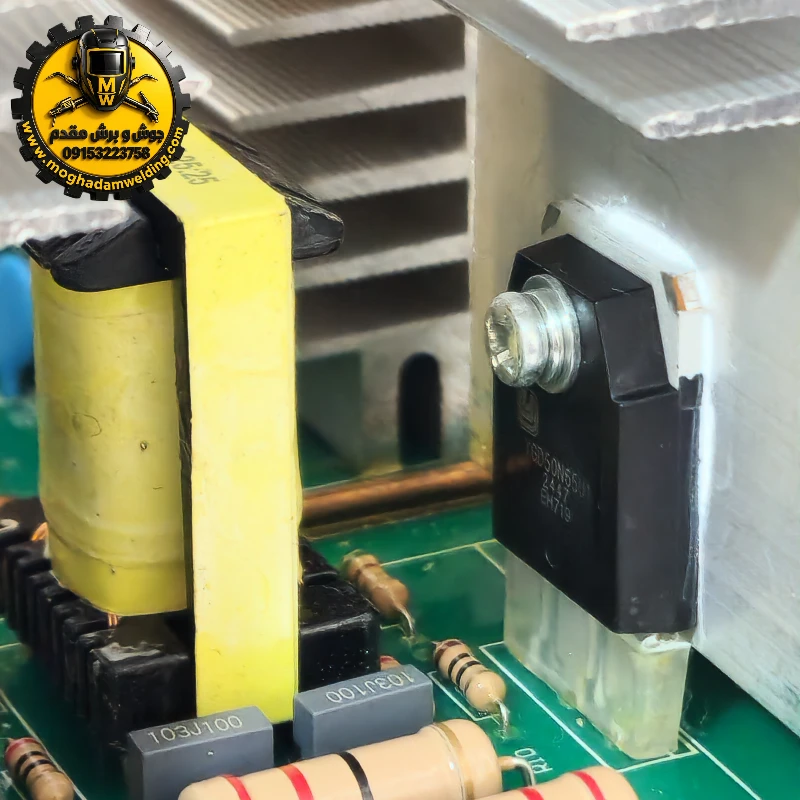

- مدار تغذیه کمکی (Auxiliary Power)
-مدار محافظت حرارتی و اضافه جریان
ولتاژهای معمول در این برد:
- ولتاژ ورودی بعد از یکسوسازی: حدود 310V DC
- ولتاژ درایور IGBT: 12 تا 18 ولت
- ولتاژ تغذیه آیسی کنترل: 12 یا 15 ولت
- ولتاژ خروجی جوش: 20 تا 80 ولت DC
کاربرد در دستگاههای جوش 🛠️🔥
برد تکبرد بیشتر در این دستگاهها دیده میشود:
• دستگاه جوش MMA (الکترود)
• دستگاههای اینورتر 160 تا 250 آمپر اقتصادی
• دستگاههای قابل حمل
• برخی دستگاههای MMA/TIG ساده
در این طراحی معمولاً:
- بخش کنترل نزدیک ترانس کوچک قرار دارد
- بخش قدرت نزدیک هیتسینک و IGBTها قرار میگیرد
مزایا ✅
- کاهش هزینه تولید
- کاهش سیمکشی داخلی دستگاه
- مونتاژ سادهتر
- کاهش خطای اتصال
- ابعاد کوچکتر دستگاه
- وزن کمتر
برای تولیدکنندهها این طراحی بسیار مقرونبهصرفه است.
معایب ⚠️
- تعمیر سختتر نسبت به بردهای چندگانه
- انتقال نویز از بخش قدرت به بخش کنترل
- در صورت سوختن یک بخش، احتمال آسیب به کل برد
- حرارت بیشتر در یک نقطه
- دسترسی سختتر به برخی قطعات هنگام تعمیر
به همین دلیل در دستگاههای صنعتی بزرگ معمولاً از بردهای جداگانه استفاده میشود.
نقاط خرابی رایج در بردهای تکبرد 🔧
در تعمیر دستگاه جوش، این بخشها بیشتر آسیب میبینند:

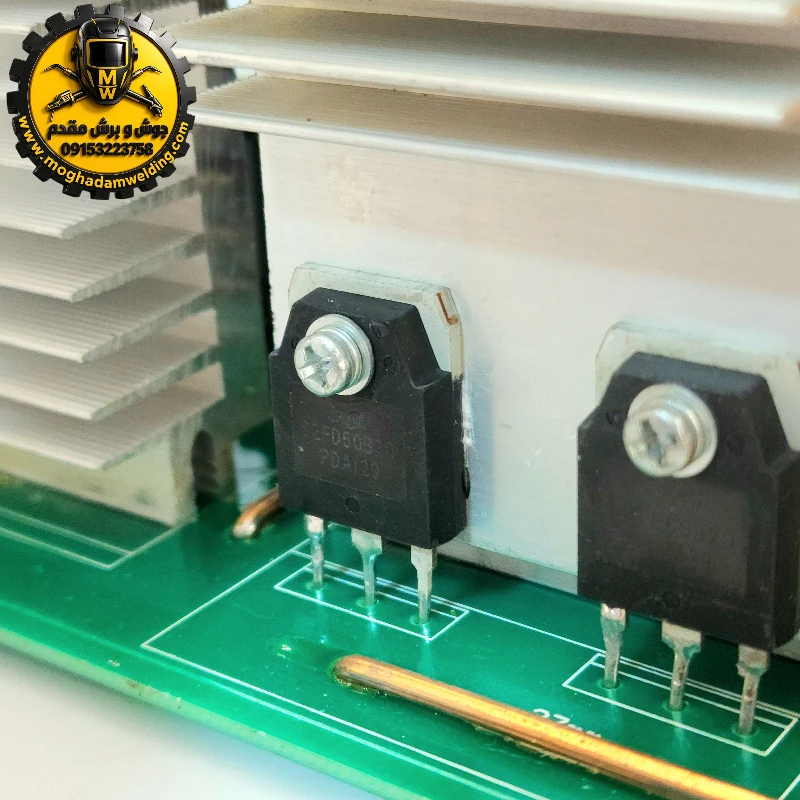

1️⃣ IGBTها
علت: اتصال کوتاه خروجی یا اضافه جریان
2️⃣ درایور گیت
علت: سوختن IGBT یا ولتاژ معکوس
3️⃣ مقاومتهای گیت (Gate Resistor)
علت: شوک جریان
4️⃣ پل دیود ورودی
علت: نوسان شدید برق
5️⃣ مدار تغذیه کمکی
علت: خرابی خازنهای کوچک یا آیسی PWM
6️⃣ اپتوکوپلر فیدبک
علت: نویز زیاد یا دمای بالا
7️⃣ خازنهای الکترولیتی باس DC
علت: حرارت و عمر کاری
نشانههای خرابی برد تکبرد ⚠️
- دستگاه روشن نمیشود
- فن کار میکند ولی خروجی جوش ندارد
- دستگاه لحظهای روشن و سپس خاموش میشود
- فیوز یا کلید مینیاتوری میپرد
- قوس جوش ناپایدار است
- صدای سوت یا نویز از ترانس شنیده میشود
نکات مهم در تعمیر برد تکبرد ⚠️
• قبل از روشن کردن، IGBTها تست شوند
• درایور گیت بررسی شود
• خازنهای باس DC اندازهگیری شوند
• مدار Soft Start بررسی شود
• مقاومتهای گیت سوخته تعویض شوند
• مسیرهای مسی نزدیک IGBT از نظر سوختگی بررسی شوند
• از لامپ سری هنگام تست اولیه استفاده شود
پیشنهاد فنی 🔧
در تعمیر بردهای تکبرد بهتر است:
- خازنهای الکترولیتی قدیمی تعویض شوند
- خمیر سیلیکون IGBTها تازه شود
- پیچهای هیتسینک سفت شوند
- مسیرهای داغ قلعکاری مجدد شوند
جمعبندی
برد IGBT تکبرد قلب دستگاههای جوش اینورتر اقتصادی است که همه مدارهای کنترل و قدرت را در یک PCB جمع کرده است. این طراحی باعث کاهش هزینه و اندازه دستگاه میشود، اما در تعمیرات نیاز به دقت بیشتری دارد چون خرابی یک بخش میتواند بخشهای دیگر را نیز تحت تاثیر قرار دهد.
