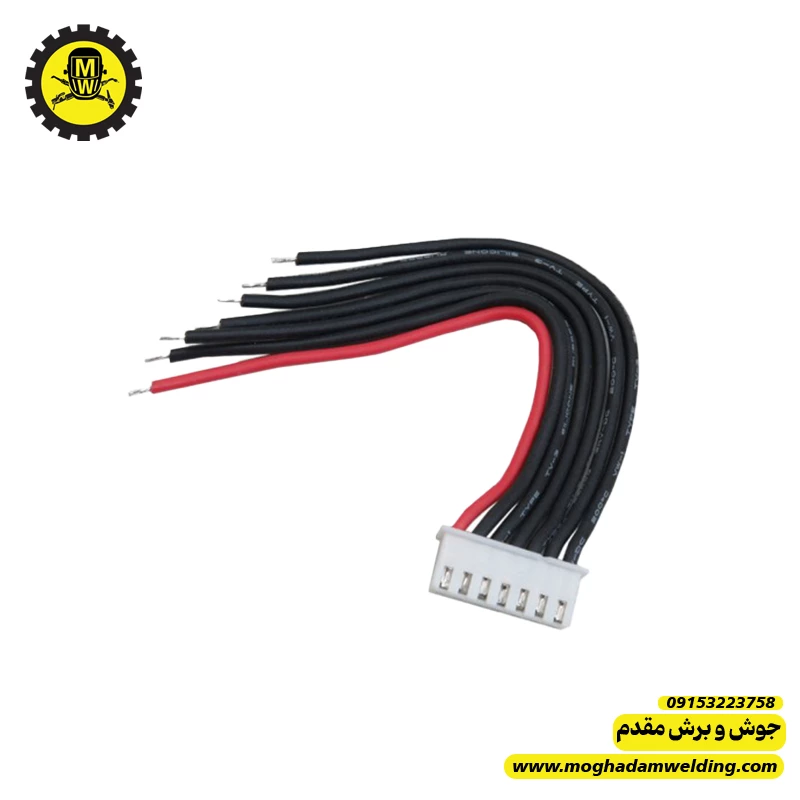

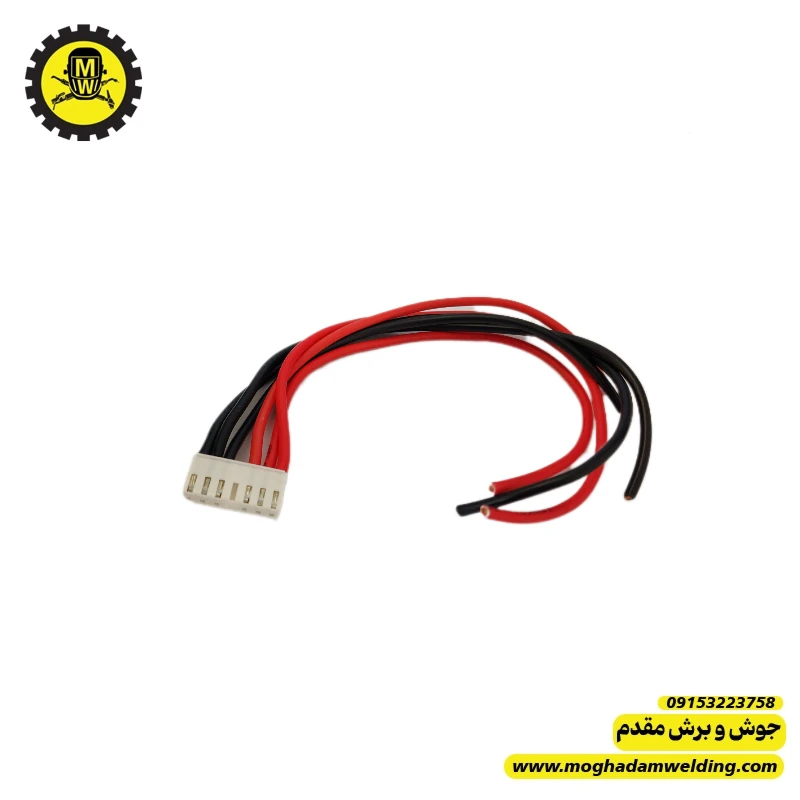

🔌 نقد و بررسی تخصصی سوکت ۷ پین آماده (سایز ۲.۵mm²) مخصوص ترانس فریت ماسفت
سوکت ۷ پین آماده با سیمکشی ۲.۵ میلیمتر مربع یک مجموعه اتصالی حیاتی است که اطمینان از انتقال ایمن و بدون افت توان را بین مدار اصلی دستگاه جوش ماسفت و هسته فریت (که وظیفه تولید فرکانس بالا را دارد) فراهم میکند. در دستگاههای پیشرفته ماسفت، این سوکت معمولاً وظیفه انتقال توان اصلی (در صورت آمپر پایین) و همچنین سیگنالهای کنترلی حساس PWM را بر عهده دارد.
در جوش و برش مقدم، ما به شدت بر کیفیت این اتصالات تاکید میکنیم، زیرا خرابی در این بخش میتواند منجر به سوختن درایورها یا نوسان در فرکانس کاری دستگاه شود.
🎯 مشخصات فنی و اهمیت طراحی
- تعداد پین: ۷ پین (معمولاً شامل پینهای فاز، نول، زمین و سیگنالهای کنترلی).
- سایز سیم (Cross-Sectional Area): ۲.۵ میلیمتر مربع (mm²). این سایز برای سیمهای سیگنال و حتی بخشهایی از توان در فرکانس بالا مناسب است، اما لازم است بررسی شود که آیا برای جریانهای پیک اصلی دستگاه کافی است یا خیر.
- نوع سوکت (Housing): معمولاً سوکتهای صنعتی با قفلکننده مکانیکی (Latching/Locking Mechanism) برای جلوگیری از جدا شدن در اثر لرزش دستگاه.
- جنس کنتاکتها (Contacts): از آلیاژ مس با کیفیت بالا و پوشش طلا یا نیکل برای کاهش مقاومت تماس و جلوگیری از قوس الکتریکی کوچک در حین جابهجایی.
💡 نکته تخصصی: تاثیر سایز سیم و نوع سیگنال
انتخاب سایز ۲.۵mm² برای یک سوکت ۷ پین در دستگاههای ماسفت، نشان میدهد که این مجموعه برای انتقال سیگنالهای کنترلی (مانند تغذیه راهاندازها - Gate Driver Power) و شاید جریانهای فرعی طراحی شده است، نه جریان اصلی جوشکاری (که معمولاً نیاز به سیمهای ۳۵mm² به بالا دارد).
نکته تخصصی: در دستگاههای ماسفت، سیگنالهای PWM که به ترانسهای فریت اعمال میشوند، بسیار سریع هستند. اگر سیمکشی ۲.۵mm² فاقد شیلد (Shielding) مناسب باشد، یا اگر پینهای مربوط به سیگنالها به درستی از پینهای تغذیه جدا نشده باشند (Cross-Talk)، نویز الکترومغناطیسی (EMI) میتواند باعث تغییر ناخواسته در فرکانس سوئیچینگ شده و باعث افزایش حرارت یا کاهش راندمان ترانس فریت گردد. همچنین، کیفیت پینهای مخصوص اتصال به برد (سرهای لحیمکاری یا کانکتورهای مادگی/نری) باید در برابر تنشهای حرارتی مقاوم باشد.
✅ نقاط قوت این مجموعه آماده
- سرعت در تعمیرات: آماده بودن سیمکشی، زمان تعویض سوکت فرسوده را به شدت کاهش میدهد.
- پایداری در فرکانس بالا: طراحی شده برای حفظ یکپارچگی سیگنالهای کنترلی.
- نصب مطمئن: سوکت با قفلکننده، اتصال مکانیکی قوی را تضمین میکند.
⚠️ نقاط ضعف احتمالی
- محدودیت آمپر: اگر سیمهای ۲.۵mm² برای بخشهایی از مدار طراحی شده باشند که جریانهای بالایی میکشند (حتی به صورت لحظهای در پیکهای ماسفت)، احتمال ذوب شدن یا افت ولتاژ در آن سیمها وجود دارد.
- عدم تطابق پینبندی: اگر پینبندی این سوکت با شماتیک خاص دستگاه شما مطابقت نداشته باشد، نصب آن غیرممکن خواهد بود.
🛒 توصیههای خرید
هنگام تهیه این قطعه، از جوش و برش مقدم استعلام بگیرید که آیا این سوکت برای مدل خاصی از ترانسهای ماسفت طراحی شده است تا از تطابق کامل پینبندی و ظرفیت آمپری اطمینان حاصل کنید
