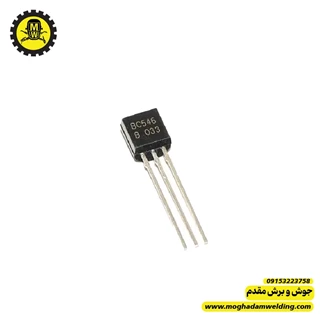

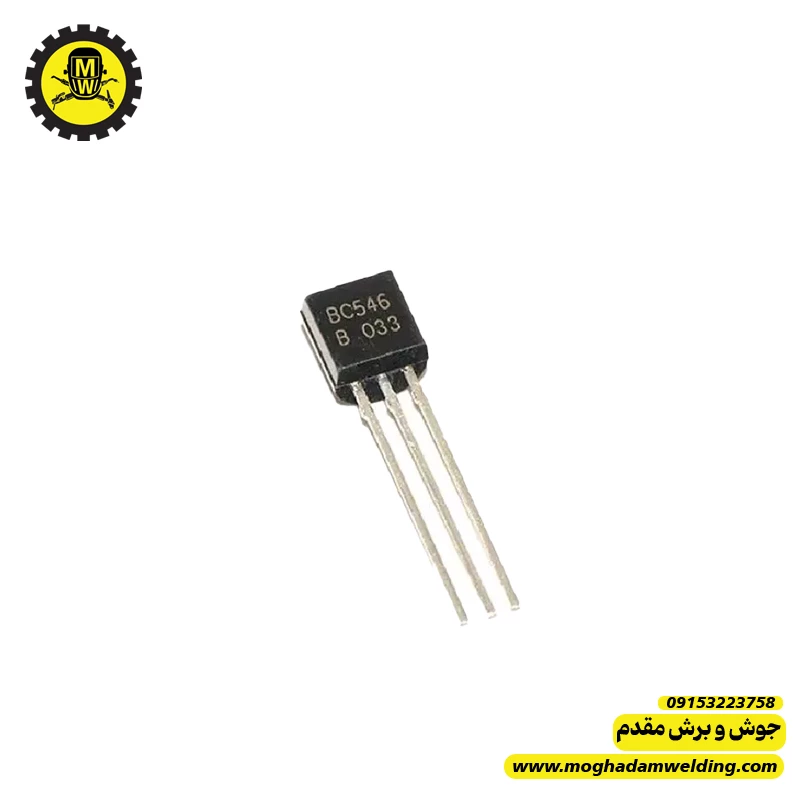

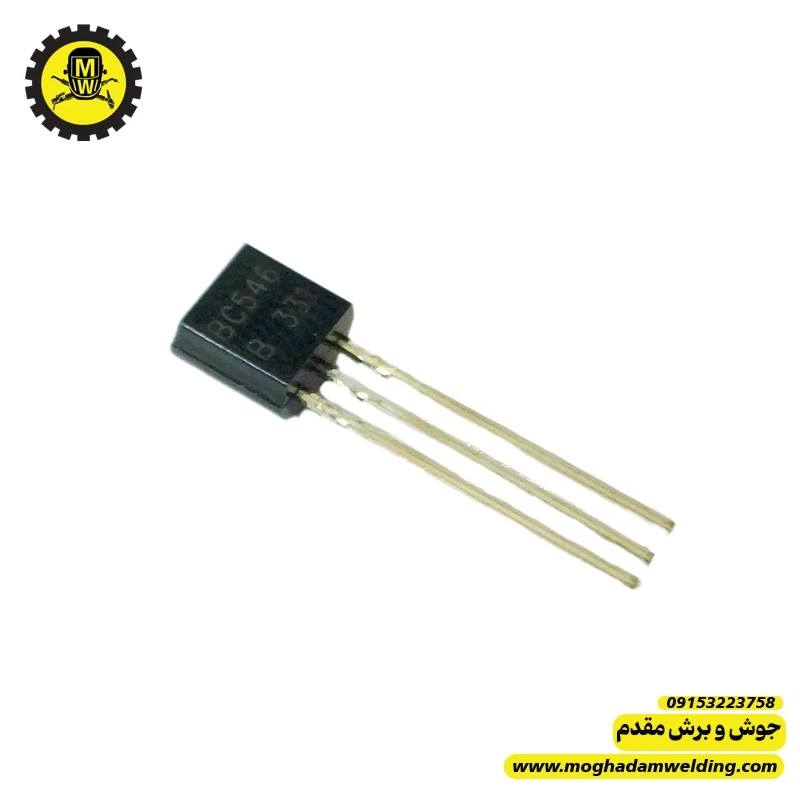

ترانزیستور BC546

🔥 نقد و بررسی ترانزیستور BC546

🔍 معرفی

ترانزیستور BC546 یک ترانزیستور NPN سیگنال کوچک با نویز کم و بهره جریان مناسب است که به‌طور گسترده در مدارهای آنالوگ، تقویت صوت و پردازش سیگنال‌های ضعیف استفاده می‌شود. این قطعه به دلیل پایداری بالا، مصرف کم و کیفیت تقویت مطلوب، یکی از انتخاب‌های محبوب میان مهندسین الکترونیک و تعمیرکاران حرفه‌ای به شمار می‌رود.

⚙️ مشخصات فنی

مشخصات الکتریکی:

• نوع: NPN BJT

• حداکثر ولتاژ کلکتور–امیتر (Vce): 65 ولت

• حداکثر جریان کلکتور (Ic): 100 میلی‌آمپر

• حداکثر توان تلفاتی (Pd): 500 میلی‌وات

• بهره جریان DC (hFE): بالا (بسته به گرید A / B / C)

• نویز: کم – مناسب مدارهای حساس

• فرکانس کاری: مناسب برای تقویت سیگنال‌های صوتی و فرکانس پایین تا متوسط

مشخصات ظاهری:

• پکیج: TO-92

• رنگ بدنه: مشکی

• دارای سه پایه استاندارد: Base – Collector – Emitter

• ابعاد کوچک، مناسب بردهای فشرده

🧪 کاربردها

در مدارهای صوتی:

• پیش‌تقویت‌کننده‌های صوتی (Pre-Amplifier)

• تقویت سیگنال ورودی میکروفن

• فیلترها و تقویت‌کننده‌های آنالوگ کم‌نویز

در مدارهای کنترلی و صنعتی:

• تقویت سیگنال سنسورها

• مدارهای مقایسه و فرمان

• طبقات درایور سبک

در تعمیرات:

• جایگزین مناسب برای بسیاری از ترانزیستورهای سیگنال مشابه

• استفاده گسترده در بردهای دستگاه جوش، پاور و کنترل

🧠 نکات تخصصی

BC546 به دلیل تحمل ولتاژ بالاتر نسبت به مدل‌هایی مثل BC547، انتخاب مناسب‌تری برای مدارهایی است که نوسانات ولتاژ بیشتری دارند. در مقابل، همچنان نویز کمی دارد و برای تقویت سیگنال‌های حساس گزینه‌ای قابل اعتماد محسوب می‌شود.

📌 توجه داشته باشید که این ترانزیستور برای کاربردهای توان بالا یا جریان زیاد مناسب نیست و استفاده از آن باید در محدوده مشخصات دیتاشیت انجام شود تا از داغ شدن یا آسیب جلوگیری گردد.

🧠 تفاوت با مدل‌های مشابه

• BC546: ولتاژ کاری بالاتر (تا 65V)

• BC547: ولتاژ کاری کمتر (45V)

• BC548: نویز بسیار کم، مناسب کاربردهای صوتی خاص

اگر مدار شما در معرض ولتاژ بالاتر است، BC546 انتخاب امن‌تری خواهد بود.

🛒 پیشنهاد خرید

اگر به دنبال یک ترانزیستور کم‌نویز، پایدار و مناسب تقویت سیگنال‌های آنالوگ هستید، BC546 انتخابی مطمئن برای پروژه‌های حرفه‌ای و تعمیرات دقیق است.

تهیه این قطعه از فروشگاه تخصصی
👉 جوش و برش مقدم
به شما اطمینان می‌دهد که قطعه‌ای اصلی، تست‌شده و قابل‌اعتماد دریافت می‌کنید.
