نقد و بررسی مقاومت آجری 680 اهم 10 وات 🔍🔥

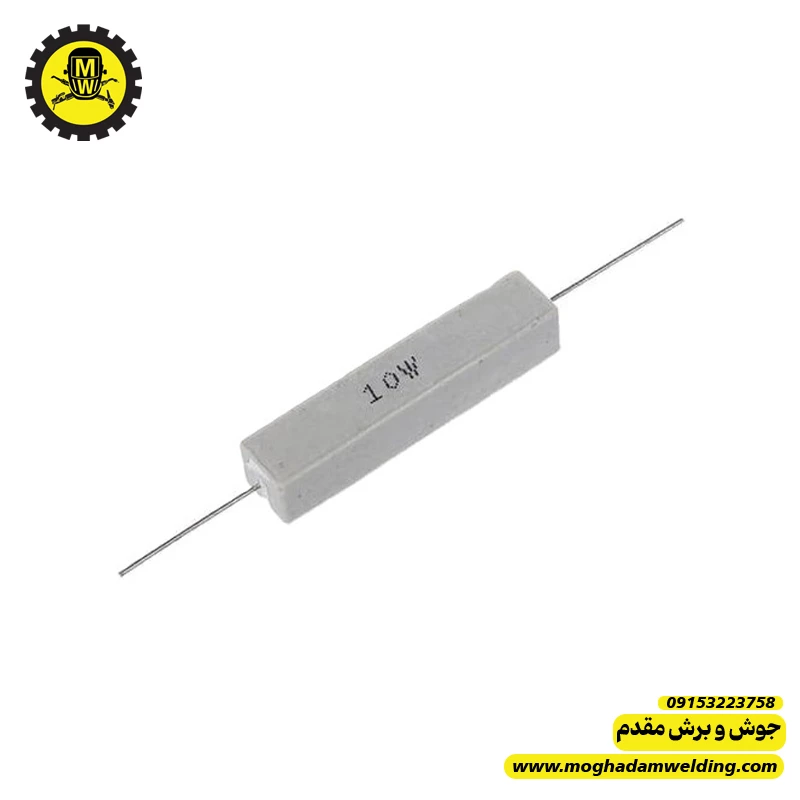

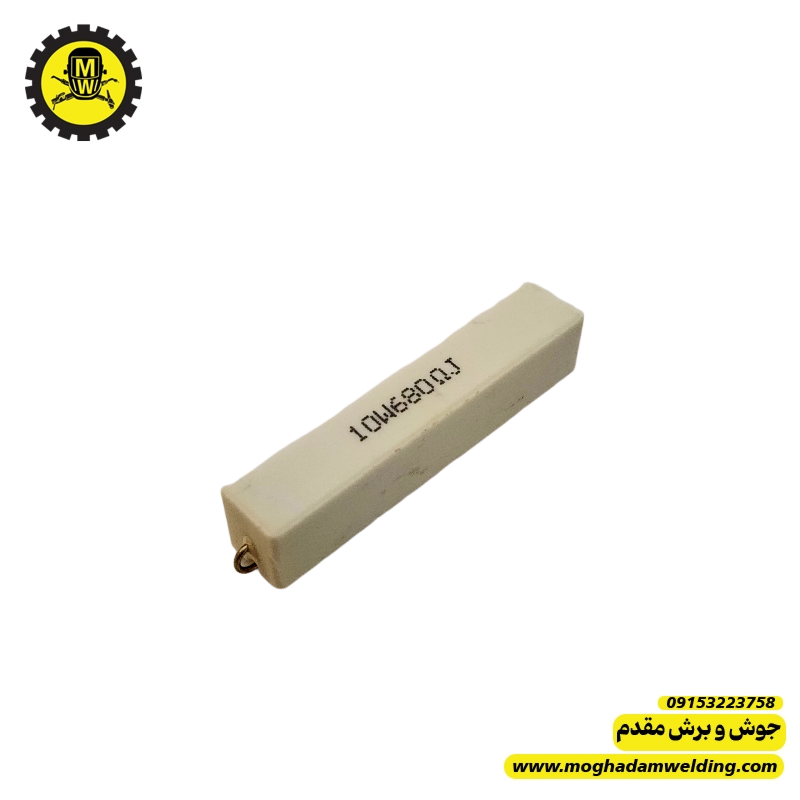

مقاومت 680Ω 10W از نوع آجری (سرامیکی سیمپیچی) یک مقاومت توانبالا و بسیار پرکاربرد در بخشهای محدودکننده جریان، دشارژ، فیدبک قدرت و محافظت در دستگاههای جوش اینورتر است. این مقدار اهم و توان بالا معمولاً برای کنترل جریانهای بزرگ یا ایجاد افت ولتاژ قابل توجه در مسیرهای حساس استفاده میشود.
این مقاومت از نوع سیمی (Wirewound) است و بدنه آجری/سرامیکی آن تحمل دمایی بسیار بالایی دارد.
مقدمه
مقاومت آجری 10 وات به دلیل توان زیاد، پایداری حرارتی بالا و عمر طولانی، یکی از بهترین گزینهها برای مسیرهای پرجریان، بارهای مصنوعی، و محدودکنندههای ایمن در دستگاههای قدرت به شمار میرود. مقدار 680 اهم مقدار نسبتاً بالا و مهندسیشدهای است که در کاربردهای کنترل جریان و فیدبک بهصورت تخصصی استفاده میشود.
مشخصات فنی ⚙️
- مقدار مقاومت: 680Ω
- توان: 10 وات واقعی
- نوع: سیمی (Wire-wound)
- بدنه: آجری/سرامیکی نسوز
- دمای کاری: تا حدود 300°C
- تلورانس: 5% یا 10%
- تحمل اضافهبار لحظهای: عالی
- ویژگی: افت ولتاژ پایدار در جریانهای متوسط تا نسبتاً زیاد
کاربرد در تعمیرات و دستگاه جوش 🛠️⚡
این مقاومت معمولاً در قسمتهای زیر دیده میشود:
• محدودکننده جریان در تغذیه کمکی سوئیچینگ (Aux Power)
• مسیر Bleeder (تخلیه) خازنهای ولتاژ بالا
• سری با دیود زنرهای توان بالا
• بار مصنوعی برای تست داخل برد (Load Resistor)
• کنترل جریان ورودی در برخی طراحیهای Soft-Start
• ایجاد افت ولتاژ در مسیر فیدبک ایزولهشده
• اسنیوبر و مسیرهای محافظت IGBT در برخی دستگاهها
• مقاومت بار برای جذب انرژی برگشتی (Back EMF)
چرا مقدار 680 اهم مهم است؟
680Ω انتخاب میشود برای:
- محدودکردن جریان به حدود 0.3 تا 0.5A در ولتاژهای متوسط
- امکان تخلیه خازن بدون گرمشدن زیاد
- ایجاد یک فیدبک پایدار و کمنویز در برد کنترل
- جلوگیری از هدایت بیش از حد دیودهای زنر
مزایا و ویژگیها ✅
- توان بالا؛ مناسب برای کارهای نیمهقدرت
- پایداری عالی در شرایط دمای بالا
- افت ولتاژ بسیار خطی و دقیق
- طولعمر زیاد
- مناسب برای مسیرهایی که مقاومتهای معمولی سریع میسوزند
- نویز بسیار کم نسبت به مقاومتهای کربنی
- عملکرد عالی در محیطهای پرنویز مثل دستگاه جوش
نشانههای خرابی ⚠️
اگر این مقاومت خراب شود:
- معمولاً قطع کامل (Open) میشود
- بدنه آن ترک جزئی یا بوی سوختگی میدهد
- مقدار آن در حالت نیمسوز به 1 تا 5 کیلو اهم تغییر میکند
- دستگاه در مسیر مربوطه دچار مشکلات زیر میشود:
• دیر روشن شدن برد
• روشن نشدن PWM
• نوسان ولتاژ فیدبک
• بالا رفتن ولتاژ روی دیود زنرهای مربوطه
• روشنشدن دستگاه و خاموش شدن بعد از چند ثانیه
اگر خرابی تکراری باشد، معمولاً علت یکی از اینهاست:
- اتصال کوتاه در تغذیه کمکی
- مشکل در سوئیچینگ Auxiliary
- خرابی دیود زنرهای حفاظت
- داغ شدن بیش از حد بهدلیل جریان غیرعادی
نکات مهم هنگام تعویض ⚠️
- توان دقیقاً 10 وات یا بالاتر (15W) انتخاب شود
- نوع آجری سیمی الزامی است
- مقاومتهای زرد/خامهای سیمپیچی با کیفیت بالا بهترین گزینه هستند
- از نصب آن در فضای بدون تهویه خودداری نشود
- اگر در مسیر Bleeder است، حتماً نوع Low-Inductance انتخاب شود (در صورت موجود بودن)
- مقاومتهای بیکیفیت باعث داغی و تغییر مقدار سریعی میشوند
پیشنهاد خرید 🛒
- برندهای مرغوب: Royal – Arcol – Ohmite – Vitrohm – TR
- حتماً مدل سیمی 10W واقعی انتخاب شود
- نوع آجری سفید یا زرد پختهشده بهترین کیفیت را دارد
- نمونههای سبک و کوچک معمولاً 10 وات واقعی نیستند
جمعبندی 🔧
مقاومت 680 اهم 10 وات آجری یک مقاومت قدرتمند و پایدار است که در مسیرهای محدودسازی جریان، تخلیه خازنها، فیدبک و حفاظت دستگاههای جوش استفاده میشود. خرابی آن میتواند باعث روشن نشدن برد، نوسان در ولتاژ کمکی یا محافظت نادرست شود. استفاده از نوع سیمی با کیفیت بالا، تاثیر مستقیم بر سلامت دستگاه جوش دارد.
