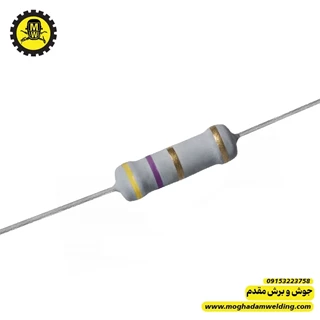

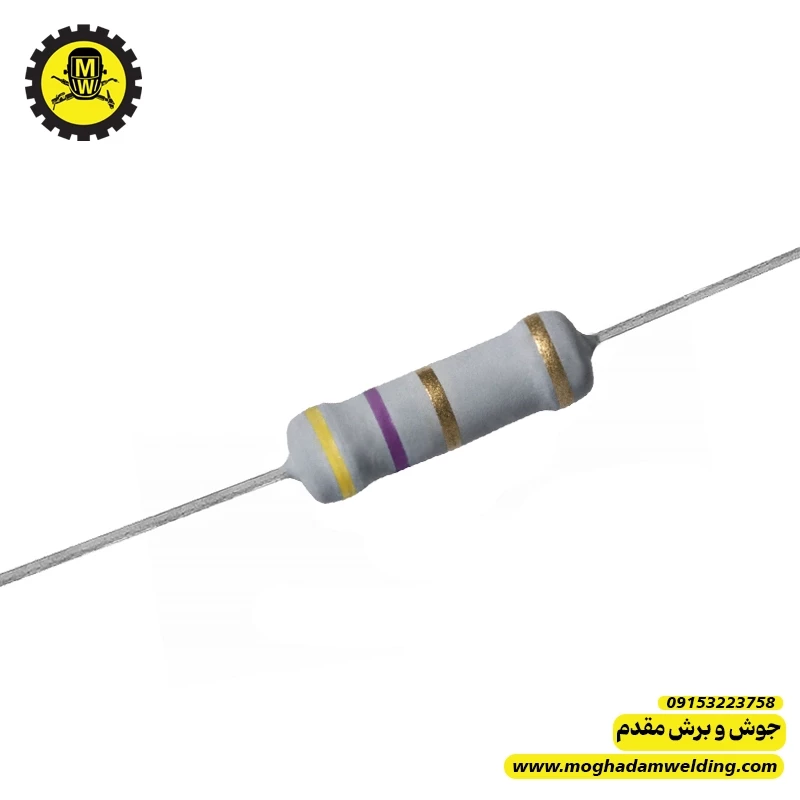

نقد و بررسی مقاومت کربنی 4.7 اهم 2 وات 🔍🔥
مقاومت 4.7 اهم 2 وات یکی از المانهای پرمصرف و حساس در دستگاههای جوش اینورتر است. این مقاومت در مسیرهای محدودکننده جریان، تغذیه اولیه، راهاندازی آیسیها و همچنین در بخشهای حفاظتی نقش مهمی دارد. مقدار کم اهم و توان متوسط آن باعث شده که هم در مسیر قدرت و هم در مسیر فرمان دیده شود.
مقدمه
این مقاومت معمولاً از نوع کربنی یا فلز-اکسید بوده و برای کار در جریانهای متوسط و تخلیه لحظهای انرژی مناسب است. در دستگاه جوش، بسیاری از خرابیهای مربوط به روشن نشدن برد یا داغ شدن بیش از حد یک مسیر، به همین مقاومتهای چند اهمی مربوط میشود.
مشخصات فنی و اعلام مقادیر ⚙️
- نوع: مقاومت کربنی یا متالاکسید
- مقدار اهم: 4.7Ω
- تحمل توان: 2 وات
- تلورانس رایج: 5%
- ولتاژ کاری: حدود 200 ولت (غیرمستقیم)
- ابعاد: متوسط با بدنه سرامیکی یا روکش رنگی حرارتمقاوم
- تحمل دمایی: 155°C (در مدلهای متالاکسید)
کاربرد در تعمیرات و دستگاه جوش 🛠️⚡
این مقاومت در چند بخش مهم دستگاههای جوش بهکار میرود:
- محدودکننده جریان لحظهای ورودی برای تغذیه اولیه برد کنترل
- مسیر راهانداز (Startup) آیسیهای PWM مثل UC3845، TL494، KA3525
- دشارژ خازنها در برخی نقاط
-محدود کردن جریان گیت IGBT در بعضی طراحیها
- بخشی از سیستم حفاظت اضافهجریان
- سری با ورودی اپتوکوپلر در برخی بردها
ولتاژ مستقیم زیادی روی این مقاومت نیست، اما جریانهای لحظهای شدیدی از آن عبور میکند.
مزایا و ویژگیها ✅
- توان نسبتاً بالا برای مدار فرمان
- تحمل جریان لحظهای مناسب
- قیمت پایین و دسترسپذیری زیاد
- پایداری مناسب در دماهای مختلف
- عملکرد عالی در مسیرهای Startup
- گزینه عالی برای جایگزینی مقاومتهای سوخته در بردهای اینورتر
نکات مهم در خرابی و تست ⚠️
- این مقاومت اغلب بهصورت باز (قطع) میسوزد
- در حالت نیمسوز ممکن است مقدار آن به دهها یا صدها اهم تغییر کند
- داغشدن بیش از حد آن معمولاً نشاندهنده مصرف غیرعادی در برد کنترل است
- در صورت سوختن مکرر، معمولاً ایراد از:
• آیسی PWM
• دیود زنر مسیر تغذیه
• ترانزیستور راهانداز
• اتصال کوتاه در تغذیه Vcc
- برای تست، هم اهمسنج و هم بررسی حرارت عملی در زمان کار توصیه میشود
نکات مهم هنگام تعویض ⚠️
- توان دقیقاً 2 وات یا بالاتر انتخاب شود
- مدل متالاکسید (MOX) بهتر از کربنی است
- تحمل حرارتی بالا مهم است
- سایز و رنگ مقاومتی اهمیت ندارد، اما توان واقعی مهم است
- اگر در مسیر Startup استفاده شده، مقاومت بیکیفیت باعث دیر روشن شدن دستگاه میشود
پیشنهاد خرید 🛒
- برندهای Vishay، Royal، Ohmite مناسب هستند
- حتماً مدل متالاکسید نسوز انتخاب کنید
- مقاومتهای ارزانقیمت کربنی برای دستگاه جوش پیشنهاد نمیشود
- در کارگاه حتماً مقدارهای زیر نیز کنار آن نگهداری کنید:
2.2Ω – 3.3Ω – 4.7Ω – 10Ω در توانهای 2W و 5W
جمعبندی 🔧
مقاومت 4.7 اهم 2 وات یکی از کلیدیترین مقاومتها در مسیر راهانداز و محدودسازی جریان در دستگاههای جوش اینورتر است. خرابی این مقاومت بهطور مستقیم باعث روشن نشدن دستگاه، ریست شدن برد کنترل و یا کار نکردن PWM میشود. انتخاب نوع متالاکسید و کیفیت مناسب، نقش مهمی در افزایش پایداری دستگاه دارد.
برای خرید این محصول و محصولات دیگر به سایت جوش و برش مقدم مراجعه کنید.
