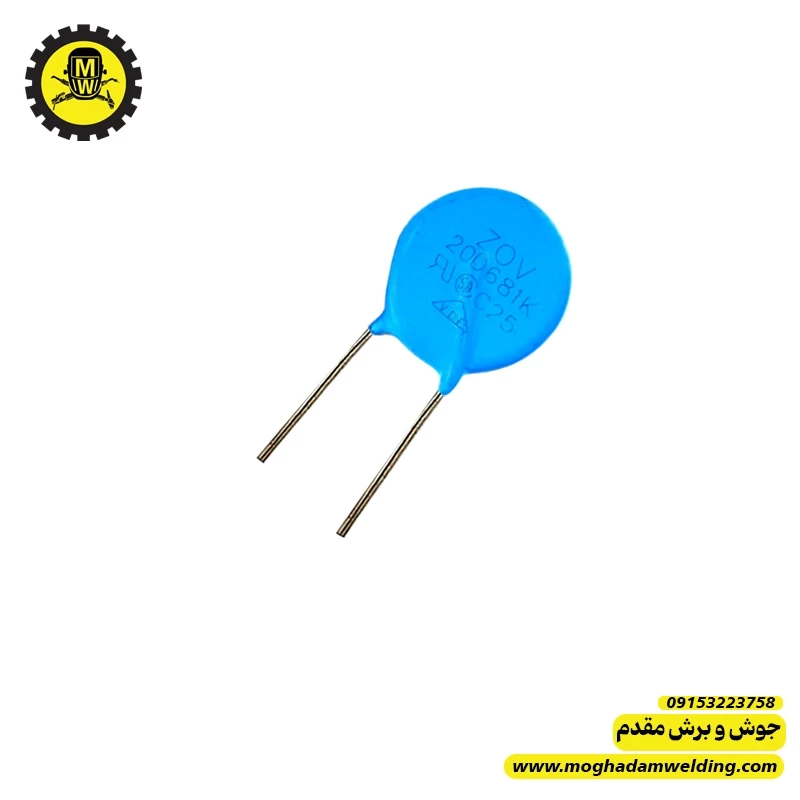

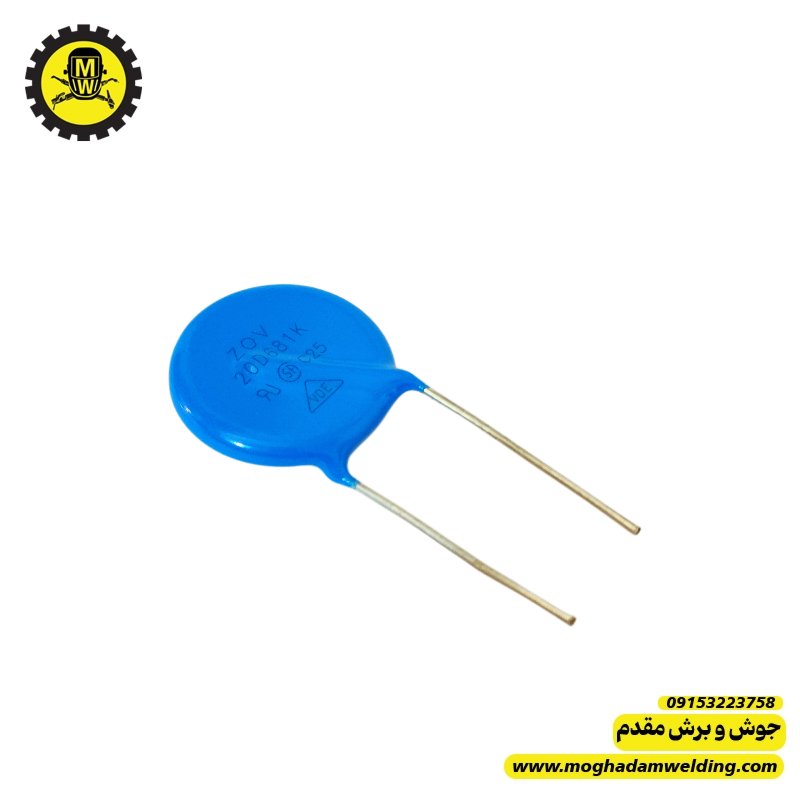

نقد و بررسی وریستور 20D681 🔍⚡
وریستور 20D681 یکی از قطعات حیاتی در مدارهای ورودی AC دستگاههای جوش اینورتر است. این قطعه بهعنوان محافظ اصلی در برابر ولتاژهای ناگهانی (Surge / Spike) عمل میکند و از سوختن پل دیود، IGBT، خازنهای باس و حتی برد کنترل جلوگیری میکند. این مدل بهدلیل سایز 20 میلیمتری و ولتاژ نامی 680 ولت، برای دستگاههای جوش و تجهیزات قدرت بسیار مناسب است.
مقدمه
وریستور نوعی مقاومت وابسته به ولتاژ است؛ یعنی تا زمانی که ولتاژ در محدوده طبیعی باشد، تقریباً مدار باز است. اما بهمحض ایجاد پیک ولتاژ (مثلاً رعدوبرق، قطعوصل سریع برق، یا اسپایک ورودی)، ناگهان هادی شده و انرژی را به زمین منحرف میکند. مدل 20D681 یکی از قویترین و رایجترین وریستورها در ورودی دستگاههای جوش میباشد.
مشخصات فنی و اعلام مقادیر ⚙️
- مدل: MOV 20D681K
- ولتاژ نامی AC: حدود 430VAC
- ولتاژ DC: حدود 560VDC
- ولتاژ شروع هدایت (Clamping Voltage): حدود 1120V
- قطر دیسک: 20mm (توان بالا)
- توان جذب پالس: حدود 650 تا 800 ژول
- زمان واکنش: کمتر از 25 نانوثانیه
- جنس: اکسید فلز (Metal Oxide Varistor)
کاربرد در تعمیرات و دستگاه جوش 🛠️🔥
وریستور 20D681 در بخش ورودی AC دستگاه جوش نقش بسیار مهمی دارد:
- محافظت از پل دیود ورودی در برابر اسپایکهای برق
- محافظت از ترانزیستورهای IGBT در لحظات نوسان شدید برق
- جلوگیری از سوختن خازنهای 400V باس
- تخلیه پیک ولتاژ ناشی از نوسانات شبکه یا روشن/خاموش شدن بارهای سنگین
- ثبات عملکرد در لحظه شروع کار دستگاه جوش
- محافظت از برد کنترل در برابر القائات ترانسورماتور اصلی
در محیطهای صنعتی با برق ناپایدار، وجود این وریستور ضروری است.
مزایا و ویژگیها ✅
- ظرفیت جذب انرژی بسیار بالا
- واکنش فوقالعاده سریع در برابر پیک ولتاژ
- مناسب برای دستگاههای قدرت مثل اینورتر جوش
- قیمت پایین نسبت به مقدار حفاظتی بالا
- عملکرد پایدار و طولعمر مناسب
- حفاظت چندمرحلهای همراه با NTC و فیوز
نشانههای خرابی وریستور ⚠️
اگر وریستور آسیب ببیند:
- بدنه آن ترک میخورد یا ورقهورقه میشود
- اغلب اتصال کوتاه (Short) میشود
- یا مقاومت بسیار پایین پیدا میکند
- در نتیجه فیوز ورودی میپرد
- یا دستگاه اصلاً روشن نمیشود
اگر ورودی دستگاه برق میزند یا بوی سوختگی نزدیک فیوز حس میشود، وریستور اولین قطعهای است که باید چک شود.
نکات مهم هنگام تعویض ⚠️
- دقیقاً همان مقدار 20D681 جایگزین شود
- هرگز از سایز کوچکتر (14D681) استفاده نشود
- پایهها باید کاملاً آزاد و بدون تنش حرارتی لحیم شوند
- کنار فیوز و NTC نصب میشود؛ حرارت زیاد نزدیکش نباشد
- اگر برق کارگاه ناپایدار است، استفاده از مدل 20D821 روی برخی بردها نیز مجاز است اما فقط با تطابق دقیق مدار
پیشنهاد خرید 🛒
- برندهای EPCOS، CNR، JOYIN و MOVهای ژاپنی بهترین کیفیت دارند
- نمونههای 20mm واقعی با بدنه ضخیم انتخاب شوند
- مدلی بخرید که روی آن عدد کامل: 20D681K چاپ شده باشد
- در کارگاه حتماً 14D471 و 20D561 و 20D681 را هم ذخیره داشته باشید
جمعبندی 🔧
وریستور 20D681 قطعهای کوچک اما بسیار حیاتی در دستگاههای جوش اینورتر است. این قطعه در برابر پیکهای شدید برق، مثل یک محافظ صاعقه داخلی عمل میکند. بدون وجود آن، بخش ورودی دستگاه و قطعات گرانقیمت مانند IGBT، خازن باس و پل دیود در معرض آسیب جدی قرار میگیرند. انتخاب صحیح وریستور و کیفیت مناسب آن، عمر دستگاه جوش را چند برابر افزایش میدهد.
