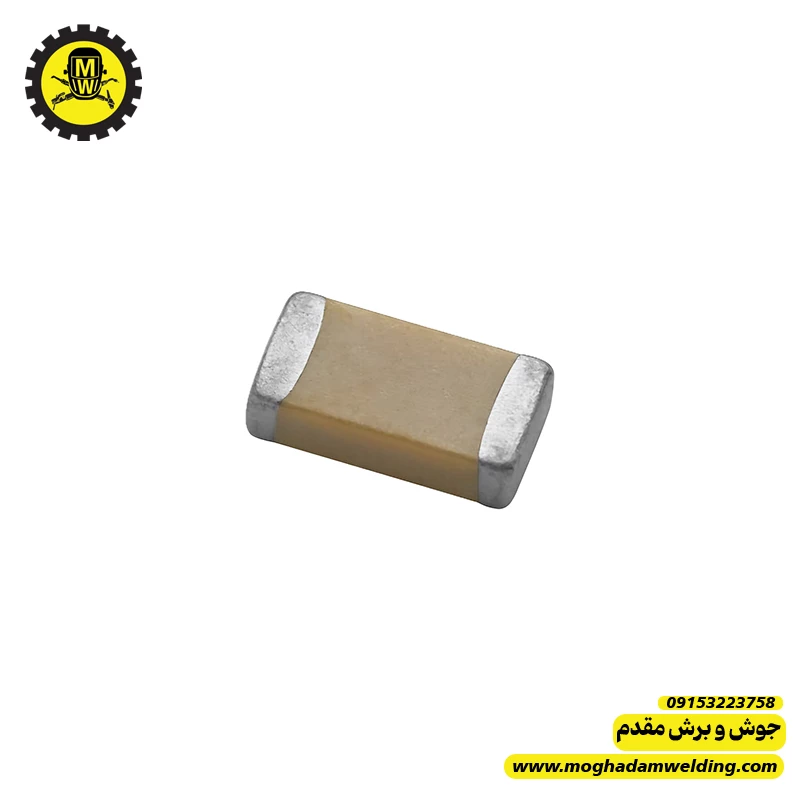

خازن 22 پیکوفاراد SMD سایز 1206

نقد و بررسی خازن 22 پیکوفاراد SMD سایز 1206 🔍

خازن 22 پیکوفاراد SMD سایز 1206 یکی از خازن‌های بسیار پرکاربرد در مدارهای فرکانس بالا، RF، اسیلاتورها، فیلترهای رزوناتوری و مسیرهای حساس دیجیتال است. این خازن به‌دلیل ظرفیت بسیار پایین، سرعت پاسخ بالا و ابعاد کوچک، در تنظیم فرکانس، حذف نویزهای ریز و تثبیت سیگنال‌های سریع نقش اساسی دارد. در بردهای صنعتی و بعضی بخش‌های دستگاه جوش اینورتر نیز در مسیرهای فیدبک فرکانسی، تایمینگ دقیق و فیلترینگ سیگنال استفاده می‌شود. ⚡📡🛠️

مشخصات فنی و ساختار ⚙️

- نوع قطعه: خازن SMD
- سایز: 1206
- ظرفیت: 22 پیکوفاراد (22pF)
- ولتاژ کاری: معمولاً 50 ولت یا 100 ولت (بسته به برند)
- جنس دی‌الکتریک: معمولاً NP0/C0G یا X7R (بسته به کیفیت)
- دقت ظرفیت: 1 درصد، 2 درصد یا 5 درصد
- دمای کاری: از 55- تا 125+ درجه سانتی‌گراد
- ESR: بسیار کم
- پلاریته: بدون قطب
- ساختار: سرامیکی چندلایه MLCC

نوع دی‌الکتریک این خازن بسیار مهم است. مدل C0G/NP0 پایدارترین گزینه برای مدارهای حساس فرکانسی است.

کاربرد در تعمیرات صنعتی و دستگاه جوش 🛠️

این خازن کوچک اما مهم در مدارهای زیر کاربرد دارد:

- تنظیم فرکانس اسیلاتورها مثل کریستال 8MHz یا 12MHz
- فیلترکردن نویز فرکانس بالا در بخش‌های دیجیتال
- استفاده در شبکه‌های RC دقیق
- شکل‌دهی و تثبیت سیگنال PWM
- فیلترینگ ورودی آی‌سی‌های حساس
- استفاده در مدارهای اندازه‌گیری پالس
- فیلترکردن نویز در مسیر اپتوکوپلر
- کاهش زنگ (Ring) در خطوط با سرعت بالا

در دستگاه جوش اینورتر نیز در موارد زیر دیده می‌شود:

- مدار PWM و کنترل‌کننده اصلی
- فیدبک ولتاژ بسیار دقیق
- درایور گیت با فرکانس بالا
- حذف نویز در پیرامون ترانسفورمر فرکانس بالا
- تثبیت سرعت پاسخ در مسیرهای حساس کنترلی

مزایا و ویژگی‌ها ✅

- ابعاد کوچک و نصب سریع
- مناسب برای فرکانس‌های خیلی بالا
- پاسخ زمانی بسیار سریع
- بدون قطب و قابل نصب در دو جهت
- پایداری مناسب در دما (به‌ویژه NP0/C0G)
- ESR بسیار پایین
- عملکرد دقیق در مدارهای حساس
- مناسب برای تجهیزات صنعتی، مخابراتی و کنترلی

نکات مهم در استفاده ⚠️

- نوع X7R برای مدارهای دقیق ممکن است ظرفیت را با تغییر دما تغییر دهد؛ بهتر است از NP0/C0G استفاده شود.
- در لحیم‌کاری دستی باید مراقب حرارت زیاد بود تا ترک روی بدنه ایجاد نشود.
- مقدار ظرفیت باید دقیق انتخاب شود، چون تغییر آن بر فرکانس و عملکرد نهایی مدار اثر مستقیم دارد.
- در مدارهای HF، فاصله و مسیر PCB نقش مهمی دارد.
- در کنار قطعات با حرارت بالا نصب نشود.
- خازن‌های SMD ضربه‌پذیرند؛ ضربه مکانیکی ممکن است ترک ریز ایجاد کند که بعدها باعث خرابی شود.

پیشنهاد خرید 🛒

- انتخاب نوع NP0 یا C0G برای کارهای صنعتی و مدارهای فرکانسی
- اطمینان از سایز دقیق 1206 برای سازگاری با PCB
- خرید از برندهای معتبر مثل TDK، Murata، Samsung
- ظرفیت دقیق 22pF با تلرانس پایین انتخاب شود
- بررسی ولتاژ کاری چاپ‌شده روی رول (۵۰ یا ۱۰۰ ولت)
- انتخاب نمونه باکیفیت برای مدارهای حساس PWM و فیدبک

جمع‌بندی 🔧

خازن 22 پیکوفاراد SMD سایز 1206 یکی از مهم‌ترین خازن‌های دقیق در مدارهای فرکانس بالا، PWM و فیلترینگ‌های حساس است. در بردهای دستگاه جوش اینورتر به‌ویژه در بخش‌های کنترل، فیدبک دقیق و حذف نویز به‌کار می‌رود. پایداری ظرفیت، کیفیت ساخت و نوع دی‌الکتریک از عوامل اصلی انتخاب صحیح این قطعه هستند.

برای خرید این محصول و محصولات دیگر به سایت جوش و برش مقدم مراجعه کنید.
