🔥 نقد و بررسی خازن سرامیکی 100 pF SMD سایز 1206
🔹 معرفی

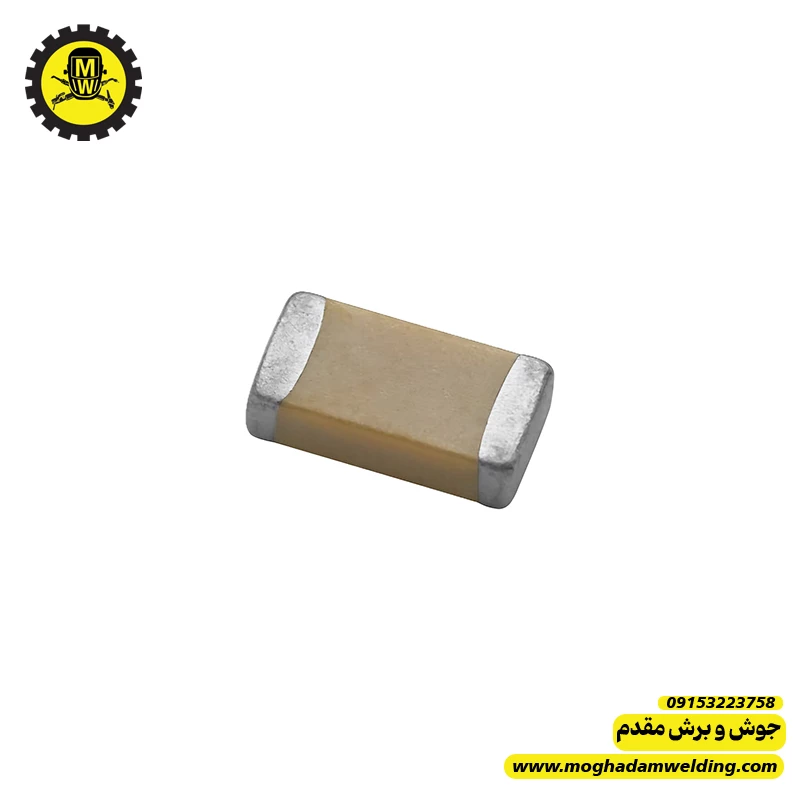

خازن 100 پیکوفاراد (pF) در پکیج 1206 (ابعاد تقریبی 3.2 × 1.6 mm) یک خازن مولتیلایر سرامیکی (MLCC) است که برای کاربردهای فیلترینگ دقیق، کوپلینگ سیگنال و حذف نویز در فرکانسهای بالا بسیار مناسب است.
🔹 مشخصات فنی کلی
-
📌 ظرفیت: 100 pF
-
📏 پکیج: 1206 (SMD)
-
🔌 نوع: خازن سرامیکی چندلایه (MLCC)
-
🧲 بدون قطبیت: نصب آسان در هر جهت
-
🌡 محدوده دمای کاری: تقریباً -55 °C تا +125 °C (بسته به مدل)
-
⚡ ولتاژ کاری: معمولاً از 50 V تا 1000 V در نمونههای مختلف موجود است
🔹 عملکرد و کاربردها
این خازنها برای موارد زیر حرف اول را میزنند:
✔️ فیلترینگ فرکانس بالا در مدارهای RF
✔️ کاپلینگ سیگنال برای جداسازی DC از AC
✔️ حذف نویز و گذراها در خطوط قدرت و داده
✔️ استفاده در تریمرها و اسیلاتورها هنگام نیاز به خازن دقیق
✔️ کاربرد در منابع تغذیه و تبدیلهای DC/DC
✔️ پروژههای آموزشی و تعمیرات بردهای SMD
🔹 چرا سایز 1206 مهم است؟
سایز 1206 بهخاطر ابعاد متوسطش نسبت به پکیجهای کوچکتر مثل 0805:
✔️ راحتتر در لحیمکاری دستی نصب میشود
✔️ پایداری مکانیکی بیشتری روی PCB دارد
✔️ مناسب پروژههای صنعتی و خدماتی است
🔹 انتخاب مدل مناسب (ولتاژ و دیالکتریک)
🔹 نوع X7R / Class II: ظرفیت پایداری نسبتاً خوب در دما و ولتاژ معمولی (مثلاً 50 V)
🔹 نوع C0G / NP0 / Class I: بسیار پایدار در تغییرات دما و ولتاژ، مناسب مدارهای دقیق و فرکانس بالا
🔹 نسخههای با ولتاژ بالا (500 V تا 1 kV): برای کاربردهای قدرت و اسنابر نیز در دسترس هستند
📌 مدل مناسب را با توجه به ولتاژ کاری مدار و حساسیت فرکانسی انتخاب کن.
🔹 مزایا
✅ بدون قطبیت: اشتباه در نصب تاثیری ندارد
✅ پاسخ فرکانسی بالا و دقیق در مدارهای RF
✅ پایداری نسبتاً بالا در حرارت و ولتاژ (بهویژه در C0G)
✅ ابعاد استاندارد 1206 مناسب مونتاژ صنعتی و دستی
🔹 محدودیتها
⚠️ خازن 100 pF ظرفیت بسیار کوچک دارد؛ برای فیلترینگهای بزرگ یا ذخیره انرژی مناسب نیست
⚠️ برخی مدلهای X7R ظرفیت واقعی کمی با تغییر ولتاژ دچار نوسان میشوند (اثر DC Bias)
⚠️ نمونههای بیکیفیت ممکن است ESR بالا یا ثابت ظرفیت غیرپایدار داشته باشند
🔹 نکات عملی برای نصب
🔧 قبل از نصب در مدار، خازن را از نظر صدای piezo (صدا در مدار صوتی) و اتصال بررسی کن
🔧 روی بردهای تولید انبوه، ریفلو مناسب برای SMDها رعایت شود
🔧 هنگام استفاده در فرکانسهای بالا، ترمینالهای کوتاه برای کمترین ESL انتخاب شود
🔹 جمعبندی
خازن 100 pF سرامیکی SMD سایز 1206 یکی از قطعات پایهای، قابلاعتماد و چندکاره در طراحی و تعمیر برد است — از فیلترینگ و حذف نویز تا کاربرد در مدارهای RF و کوپلینگ. انتخاب نمونهای با دیالکتریک مناسب (مثلاً C0G برای مدارهای دقیق)، باعث بهینهترین عملکرد میشود.
🔥🛒 پیشنهاد نهایی برای خرید مطمئن:
برای تهیه خازن 100 pF SMD سایز 1206 با کیفیت و تستشده، از
👉 جوش و برش مقدم
خرید کن؛ انتخابی مطمئن برای متخصصان الکترونیک و صنعت ⚡🔥
