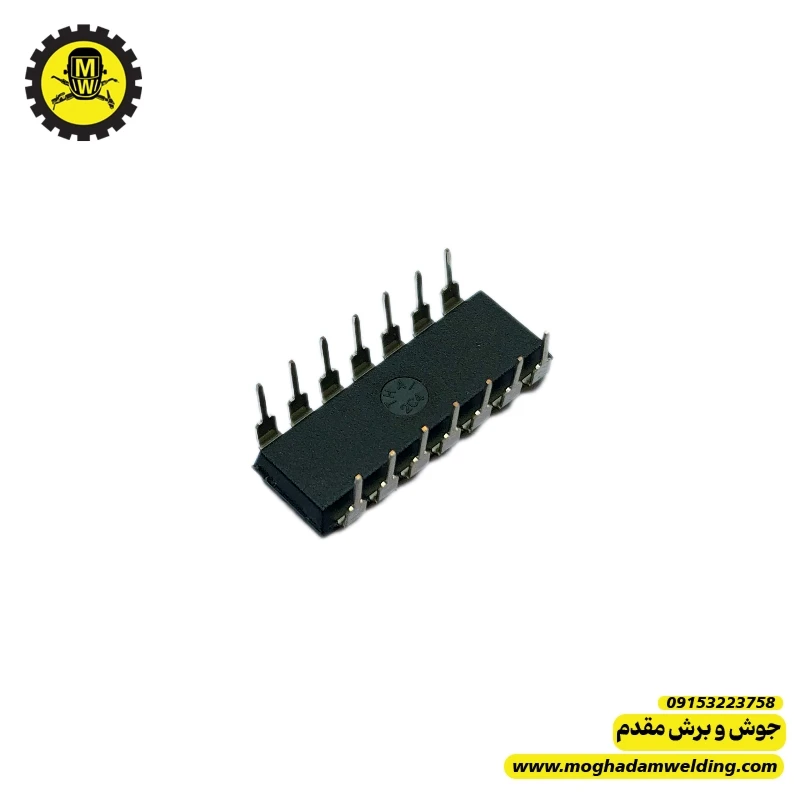

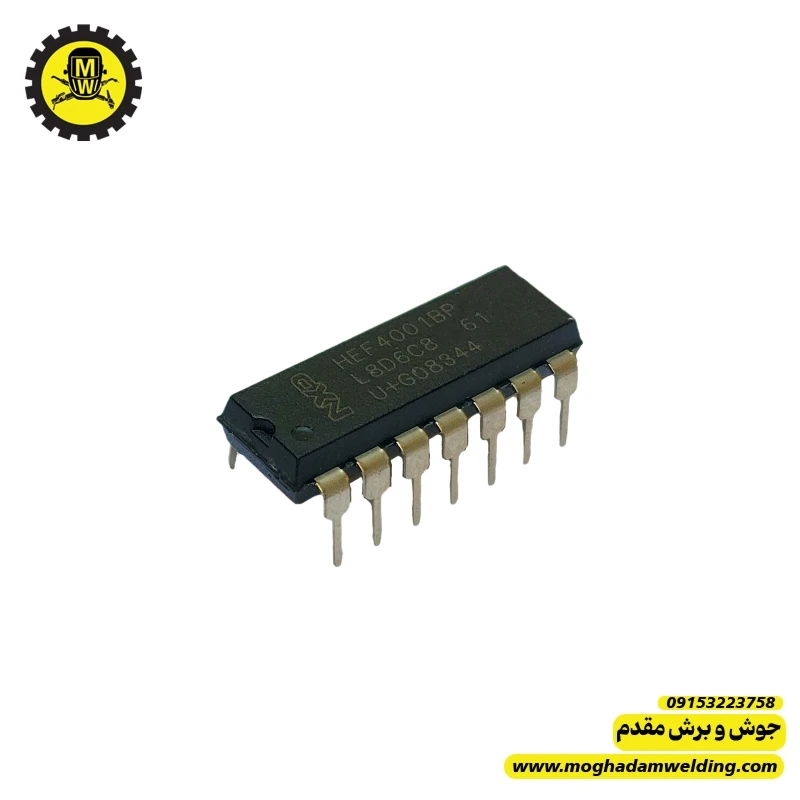

👨🔧 آیسی TC4001 چیست؟
TC4001 یکی از آیسیهای خانواده CMOS سری 4000 است که معمولاً شامل 4 گیت NOR دو ورودی در یک پکیج میباشد. این آیسی به خاطر مصرف بسیار کم، ولتاژ کاری وسیع و پایداری مناسب، در مدارهای منطقی، کنترل و برخی بردهای صنعتی استفاده میشود.
مشخصات فنی
- نوع آیسی: CMOS Logic
- عملکرد: 4 عدد گیت NOR دو ورودی
- خانواده: 4000 Series
- ولتاژ تغذیه معمول: حدود 3V تا 15V
- مصرف جریان: بسیار کم
- پکیج رایج: DIP-14 و گاهی SMD
کاربردها
TC4001 در مدارهایی به کار میرود که نیاز به منطق ساده و کممصرف دارند، مثل:
- مدارهای کنترلی
- گیت منطقی برای ترکیب سیگنالها
- تایمرها
- نوسانسازهای ساده
- مدارهای ایمنی و اینترلاک
در دستگاههای جوش اینورتر ممکن است در بخشهای زیر دیده شود:
- مدارهای منطق حفاظتی
- ترکیب سیگنالهای خطا و Enable
- بخشهای کنترلی ساده در برد فرمان
مزایا ✅
- مصرف بسیار کم
- تحمل ولتاژ تغذیه نسبتاً بالا
- مناسب برای مدارهای ساده و پایدار
- قیمت مناسب و در دسترس
معایب ❌
- سرعت سوئیچینگ محدودتر از خانوادههای جدیدتر
- حساس به ESD در مدلهای CMOS
- برای پردازشهای پیچیده مناسب نیست
نکته تعمیراتی 🔧
اگر TC4001 در برد معیوب باشد:
- خروجی گیتها ممکن است ثابت 0 یا 1 بماند
- دستگاه ممکن است در حالت حفاظت یا استارت نشدن گیر کند
- تغذیه آیسی را اول بررسی کنید
- ورودیهای شناور در CMOS نباید رها شوند؛ چون باعث رفتار نامنظم میشوند
برای تست:
- با ولتاژ تغذیه مناسب، ورودیها را به 0 و 1 منطقی اعمال کنید و خروجی را بررسی کنید.
- اگر یکی از گیتها خراب باشد، معمولاً تعویض کامل آیسی بهتر است.
جمعبندی
TC4001 یک آیسی منطقی CMOS کممصرف با 4 گیت NOR دو ورودی است که در مدارهای کنترلی، حفاظتی و منطقی کاربرد زیادی دارد. در تعمیرات بردهای الکترونیکی، خرابی آن میتواند باعث اختلال در منطق فرمان و حفاظت شود.
