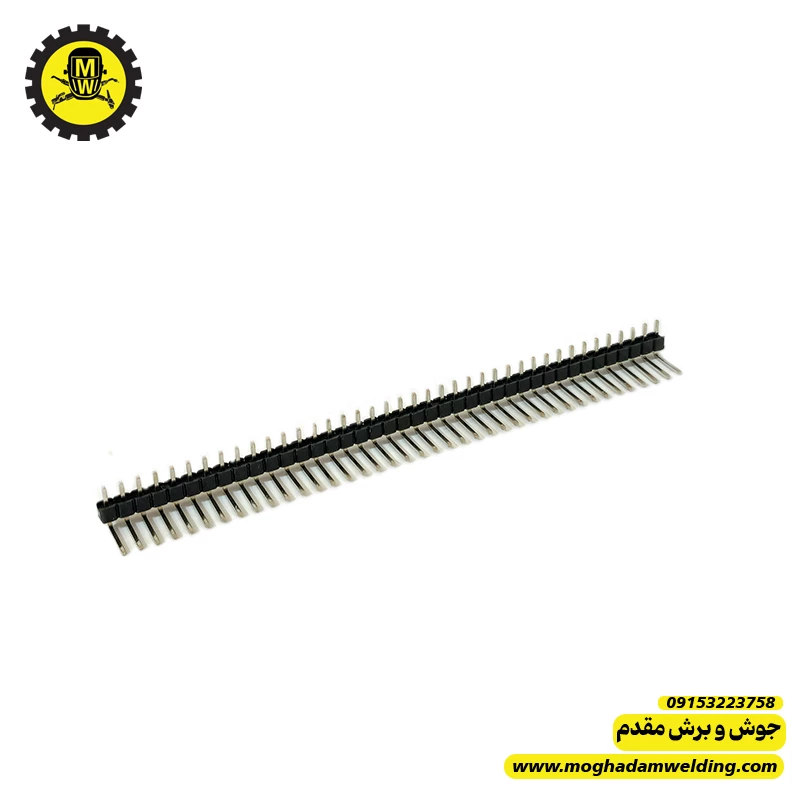

👨🔧 پین هدر 40 پایه نری L شکل (Right Angle Male Header)
این قطعه یک کانکتور بردی است که برای اتصال برد الکترونیکی به کابل فلت، ماژول یا برد دیگر استفاده میشود.
مشخصات فنی
- تعداد پایه: 40 پین
- نوع: نری (Male)
- مدل: L شکل یا Right Angle
- فاصله پایهها (Pitch):
- جنس پایهها: مس با روکش قلع یا طلا
- جنس بدنه: پلاستیک عایق (معمولاً مشکی)
شکل ظاهری
- یک قسمت داخل برد لحیم میشود
- قسمت دیگر به صورت افقی بیرون میآید
کاربردها
✅ اتصال LCD و ماژولها
✅ اتصال برد کنترل به برد قدرت
✅ اتصال کابل فلت یا ریبون کابل
✅ استفاده در بردهای پروگرام و تست
مزیت مدل L شکل
در مقایسه با مدل صاف:
- فضای ارتفاعی کمتر میگیرد
- برای نصب کنار قاب دستگاه مناسب است
- اتصال کابل از کنار برد انجام میشود
به همین دلیل در دستگاههای صنعتی و بردهای کنترلی زیاد استفاده میشود.
نکته تعمیراتی
اگر در برد دستگاه جوش از این پین هدر برای اتصال بردها استفاده شود:
🔧 شل شدن لحیم پایهها ممکن است باعث:
- قطع و وصل شدن دستگاه
- خطای فیدبک
- کار نکردن نمایشگر یا پنل
پس هنگام تعمیر بهتر است لحیم پایهها ریفلو شود
برای خرید این محصول و محصولات دیگر به سایت جوش و برش مقدم مراجعه کنید.
