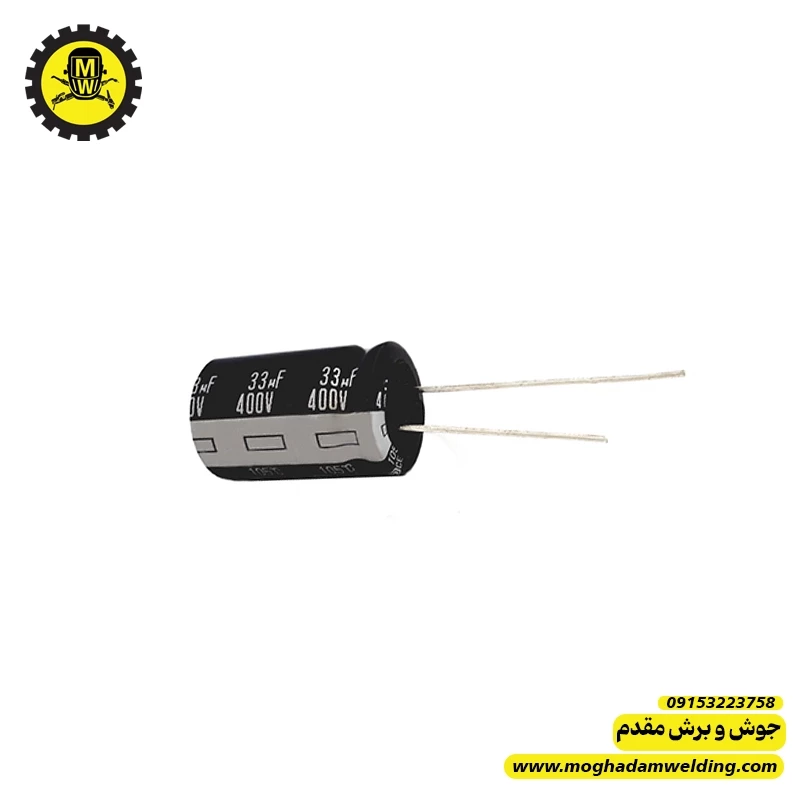

نقد و بررسی خازن الکترولیتی 33 میکروفاراد 400 ولت 🔍
خازن 33µF 400V از خازنهای بسیار مهم و پرکاربرد در بخش ورودی پاورهای سوئیچینگ، بخش اولیه اینورتر دستگاههای جوش و مدارهای صنعتی است. این خازن معمولاً نقش اصلی فیلترینگ و تثبیت ولتاژ DC بعد از پل دیود را بر عهده دارد و به دلیل ظرفیت نسبتاً بالا و تحمل ولتاژ زیاد، مستقیماً روی کیفیت و پایداری عملکرد دستگاه تاثیر میگذارد.
مشخصات فنی و ساختار ⚙️
- ظرفیت: 33 میکروفاراد
- ولتاژ کاری: 400 ولت DC
- نوع: الکترولیتی – قطبدار
- محدوده دمای کاری: 85°C یا 105°C در مدلهای صنعتی
- مخصوص بخش ولتاژبالا (High Voltage)
- معمولاً دارای ESR متوسط تا پایین (بسته به برند)
- یکی از ظرفیتهای رایج در پاورهای صنعتی و اینورترها
این خازن در کنار ظرفیتهای 22، 47 و 68 میکروفاراد، جزو خازنهای اصلی فیلتر بخش اولیه پاور محسوب میشود.
کاربرد در مدارهای الکترونیکی و تعمیرات 🛠️
این خازن تقریباً در اکثر پاورهای سوئیچینگ صنعتی دیده میشود و کاربردهای زیر را دارد:
- فیلتر اصلی ورودی DC بعد از پل دیود، برای کاهش ریپل ولتاژ
- تثبیت انرژی ورودی قبل از راهاندازی بخش PWM
- استفاده در بخش اولیه SMPS برای جلوگیری از افت ولتاژ
- کمک در جلوگیری از نوسان ولتاژ در دستگاههای جوش اینورتر
- جذب نویز و پالسهای ولتاژ بالا در ورودی
خرابی این خازن معمولاً منجر به موارد زیر میشود:
- نوسان ولتاژ
- صدای سوت پاور
- دیر روشنشدن دستگاه
- ریست شدن مداوم
- ولتاژ نامنظم در خروجی اینورتر
مزایا و ویژگیها ✔️
- ظرفیت بالا برای فیلتر قوی ریپل ورودی
- تحمل ولتاژ 400 ولت (مناسب برای بخش اولیه پاور)
- نقش بسیار مهم در پایداری عملکرد PWM
- مناسب برای دستگاههای صنعتی و کار در شرایط سخت
- قیمت قابل قبول با توجه به اهمیت عملکرد
نکات مهم هنگام استفاده ⚠️
- قطبیت (پلاریته) باید کاملاً صحیح رعایت شود.
- استفاده از مدل 105°C در دستگاه جوش ضروری است؛ حرارت بالا به سرعت مدلهای 85 درجه را خراب میکند.
- نشانههای خرابی:
- بادکردگی
- نشتی
- کاهش ظرفیت
- افزایش ESR
- صدای غیرطبیعی پاور
- در صورت تعویض، ESR را نیز بررسی کنید؛ ESR بالا باعث نوسان و ریپل زیاد میشود.
پیشنهاد خرید 🛒
- برندهای معتبر مانند Nichicon، Rubycon، Samwha، NCC
- مدل 105°C و ESR پایین مخصوص پاورهای صنعتی
- ترجیحاً خرید از فروشگاه معتبر چون ظرفیتهای ولتاژبالا نمونه تقلبی زیاد دارند
- چند عدد از این مقدار همیشه در موجودی داشته باشید؛ خرابی این ظرفیت در پاورها رایج است
جمعبندی 🔧
خازن الکترولیتی 33 میکروفاراد 400 ولت یکی از مهمترین خازنهای بخش ورودی پاورهای سوئیچینگ و اینورترهای جوش است. این خازن نقش حیاتی در فیلتر ولتاژ، کاهش ریپل و تثبیت عملکرد مدار دارد. استفاده از مدل 105 درجه و باکیفیت، پایداری و عمر دستگاه را بهطور چشمگیری افزایش میدهد. وجود این خازن در جعبه قطعات تعمیرکاران حرفهای مانند شما کاملاً ضروری است.
