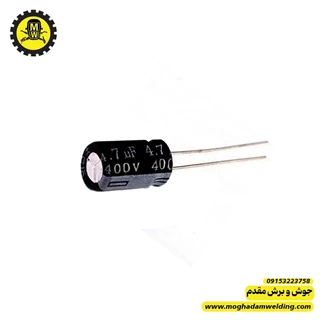

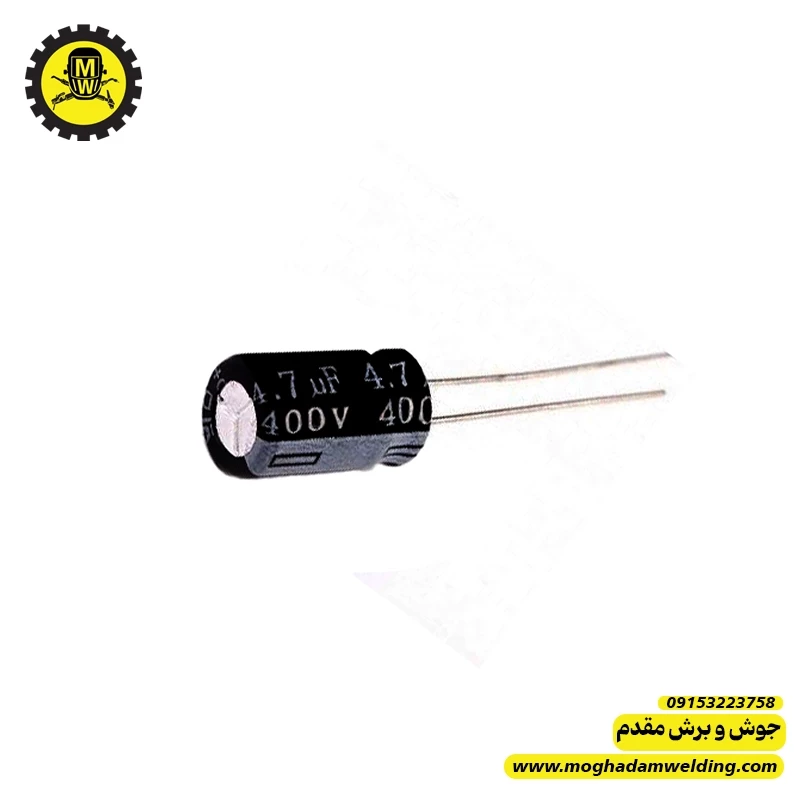

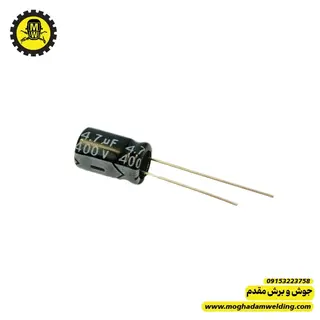

نقد و بررسی خازن الکترولیتی 4.7 میکروفاراد 400 ولت 🔍
خازن 4.7µF 400V یکی از پرمصرفترین خازنهای ولتاژبالا در ورودی پاورهای سوئیچینگ، دستگاههای جوش اینورتر و انواع منابع تغذیه صنعتی است. این خازن نسبت به مقادیر 2.2 و 3.3 میکرو، ظرفیت بیشتری دارد و نقش مهمی در تثبیت ولتاژ، کاهش ریپل و تامین انرژی لحظهای در بخش ورودی مدار ایفا میکند.
مشخصات فنی و ساختار ⚙️
- ظرفیت: 4.7 میکروفاراد
- ولتاژ کاری: 400 ولت DC
- نوع ساخت: الکترولیتی – قطبدار
- محدوده دمای کاری: 85°C (مدلهای معمول) / 105°C (مدلهای صنعتی)
- طراحی شده برای بخش ولتاژ بالا (HV)
- معمولاً با ESR متوسط تا پایین بسته به برند
این خازن به دلیل ظرفیت بیشتر نسبت به مدلهای 2.2 و 3.3 میکرو، توانایی فیلترینگ و پایداری بالاتری در بخش ورودی پاور دارد.
کاربرد در مدارهای الکترونیکی و تعمیرات 🛠️
خازن 4.7µF 400V در بردهای دستگاه جوش اینورتر و تجهیزات صنعتی معمولاً در موارد زیر استفاده میشود:
- فیلتر ورودی AC/DC برای کاهش ریپل و تثبیت ولتاژ بعد از پل دیود
- بخش استارت اولیه (Startup Circuit) مخصوصاً در مدارهای PWM که نیاز به انرژی اولیه بیشتر دارند
- snubber و جذب پالسهای تیز در مرحله اولیه سوییچینگ
- تثبیت تغذیه اولیه قبل از روشن شدن کامل پاور
- مدارهای کاهش نویز و EMI
خرابی این خازن معمولاً باعث تاخیر روشن شدن دستگاه، ریست شدن مکرر، نوسان ولتاژ یا عملکرد ناپایدار PWM میشود.
مزایا و ویژگیها ✔️
- تحمل ولتاژ بالا و مناسب برای ورودی پاورهای صنعتی
- عملکرد بسیار پایدار در شرایط سوئیچینگ
- ظرفیت بیشتر برای فیلتر بهتر ریپل و نوسان
- اندازه و قیمت مناسب با توجه به کارایی
- قابل تهیه در برندهای معتبر
نکات مهم هنگام استفاده ⚠️
- حتماً پلاریته بهدرستی رعایت شود؛ خطا در قطبیت باعث ترکیدن شدید خازن میشود.
- در دستگاه جوش، فقط مدلهای 105 درجه با ESR پایین توصیه میشوند.
- در خازنهای ولتاژ بالا، هرگونه:
- بادکردگی
- نشتی
- کاهش ظرفیت
- تغییر رنگ بدنه
نشانه خرابی و نیاز به تعویض فوری است.
- در محیطهای گرم عمر خازن بهشدت کاهش مییابد؛ کیفیت بالای ساخت اهمیت زیادی دارد.
- پس از تعویض، بهتر است مقدار ESR نیز با ESR متر بررسی شود.
پیشنهاد خرید 🛒
- مدل 105°C از برندهای معتبر مثل Rubycon، Nichicon، Samwha، Nippon Chemi-Con
- اگر خازن در بخش استارت اولیه یا snubber است، نوع ESR پایین انتخاب شود
- چند عدد از این مقدار همیشه در موجودی داشته باشید؛ خرابی آن در پاورهای صنعتی بسیار شایع است
- در شرایط حرارتی بالا، استفاده از برند قویتر کاملاً ارزش دارد
جمعبندی 🔧
خازن الکترولیتی 4.7 میکروفاراد 400 ولت یک قطعه اساسی در بخش ولتاژبالای منابع تغذیه سوئیچینگ و دستگاههای جوش اینورتر است. ظرفیت مناسب، توانایی فیلترینگ بالا و تحمل ولتاژ زیاد، آن را به یکی از مهمترین خازنهای ورودی تبدیل کرده است. استفاده از مدلهای باکیفیت 105 درجه باعث افزایش عمر و پایداری دستگاه میشود و از خاموشی و نوسان جلوگیری میکند. این خازن بدون شک باید همیشه در جعبه قطعات تعمیرکاران حرفهای مثل شما موجود باشد.
