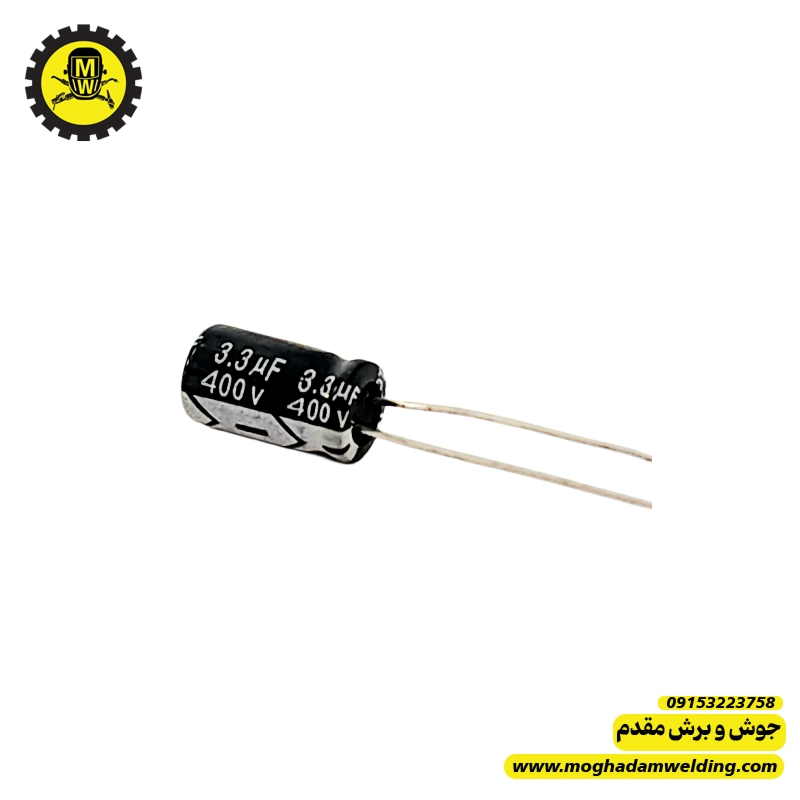

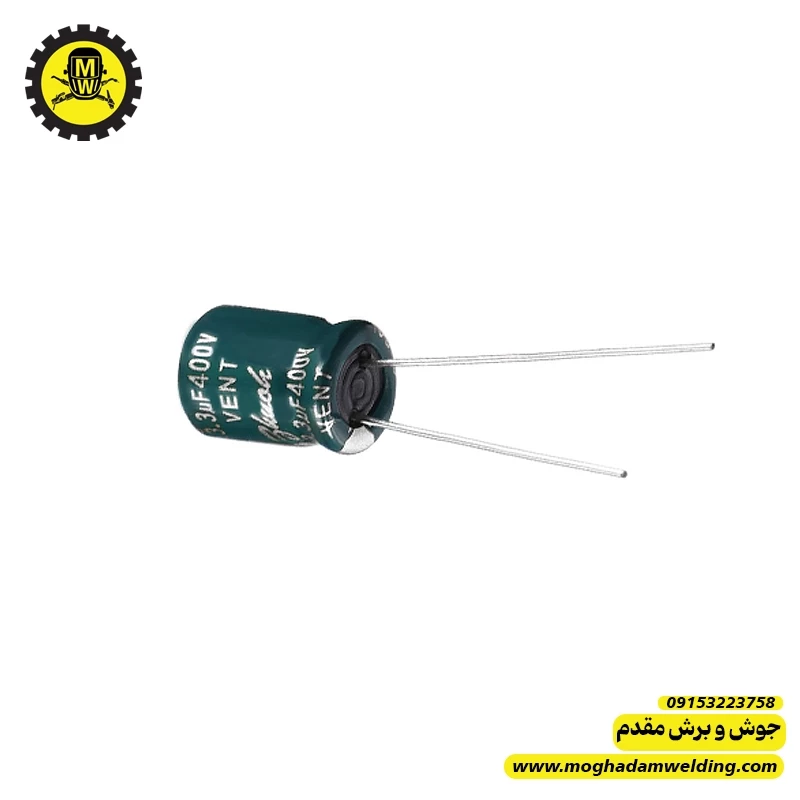

خازن الکترولیتی 3.3 میکروفاراد 400 ولت

نقد و بررسی خازن الکترولیتی 3.3 میکروفاراد 400 ولت 🔍

خازن 3.3µF 400V یکی از خازن‌های بسیار پرکاربرد در بخش ورودی منابع تغذیه سوئیچینگ، EMI Filter و مدارهای استارت اولیه دستگاه‌های صنعتی به‌خصوص اینورترهای جوشکاری است. این خازن به دلیل ظرفیت کمی که دارد اما ولتاژ بسیار بالا، نقش مهمی در تثبیت ولتاژ و جلوگیری از نوسان ورودی ایفا می‌کند.

مشخصات فنی و ساختار ⚙️

- ظرفیت: 3.3 میکروفاراد
- ولتاژ مجاز: 400 ولت
- نوع: الکترولیتی – قطب‌دار
- دمای کاری: معمولاً 85°C و در مدل‌های باکیفیت 105°C
- کاربرد در ناحیه ولتاژ بالا (HV)

این مقدار خازن معمولاً در جاهایی استفاده می‌شود که نیاز به فیلتر، کاهش نویز و شارژ اولیه مدار وجود دارد.

کاربرد در مدارهای الکترونیکی و تعمیرات 🛠️

 خازن 3.3µF 400V بسیار رایج است و در بردهای دستگاه جوش اینورتر معمولاً در موارد زیر دیده می‌شود:

- فیلتر اولیه ورودی AC/DC برای کاهش ریپل بعد از پل دیود
- استارت اولیه (Startup) برای تغذیه اولیه آی‌سی PWM قبل از روشن شدن کامل پاور
- مدار Snubber جهت حذف نویز و پالس‌های لحظه‌ای
- تثبیت بخش اولیه سوئیچینگ در پاورهای صنعتی
- کمک به جلوگیری از نوسان و پرش ولتاژ در ورودی پاور

این خازن اگر خراب شود، معمول‌ترین علائم آن تاخیر روشن شدن دستگاه، ریست شدن، نوسان ولتاژ یا خاموشی ناگهانی است.

مزایا و ویژگی‌ها ✔️

- تحمل ولتاژ بالا و مناسب برای ورودی‌های AC
- عملکرد پایدار در مدارهای سوئیچینگ
- دسترسی مناسب در بازار
- قیمت منطقی نسبت به کاربرد
- وزن و ابعاد کم با کارایی بالا

نکات مهم هنگام استفاده ⚠️

- حتماً پلاریته صحیح رعایت شود؛ خطا در قطبیت باعث ترکیدن یا نشتی شدید خازن می‌شود.
- مدل 105 درجه برای پاور دستگاه جوش توصیه اکید می‌شود.
- خازن‌های بی‌کیفیت سریعاً دچار کاهش ظرفیت و افزایش ESR می‌شوند.
- در صورت مشاهده:
  - بادکردگی
  - نشتی
  - تغییر رنگ
  - یا داغ شدن غیرعادی
  باید فوراً تعویض شود.
- هنگام تعمیر پاورهای صنعتی بهتر است ESR نیز تست شود.

پیشنهاد خرید 🛒

- حتماً نوع 105°C و ترجیحاً از برندهای معتبر مثل Rubycon، Nichicon، Samwha تهیه کنید.
- چندین عدد از این ظرفیت همیشه موجود داشته باشید چون در پاورهای اینورتر جوش بیشترین آمار خرابی را دارد.
- برای بخش استارت اولیه بهتر است مدل با ESR پایین تهیه کنید.
- اگر دستگاه در محیط گرم کار می‌کند، کیفیت ساخت خازن اهمیت دوچندان دارد.

جمع‌بندی 🔧

خازن 3.3 میکروفاراد 400 ولت یکی از قطعات کلیدی در ورودی منابع تغذیه سوئیچینگ و دستگاه‌های جوش اینورتر است. خرابی این خازن معمولاً باعث دیر روشن شدن دستگاه، نوسان ولتاژ و اختلال در عملکرد بخش PWM می‌شود. استفاده از مدل‌های باکیفیت و 105 درجه، پایداری و عمر دستگاه را به شکل چشمگیری افزایش می‌دهد. وجود این خازن در جعبه قطعات تعمیرکاران حرفه‌ای مثل شما کاملاً ضروری است.
