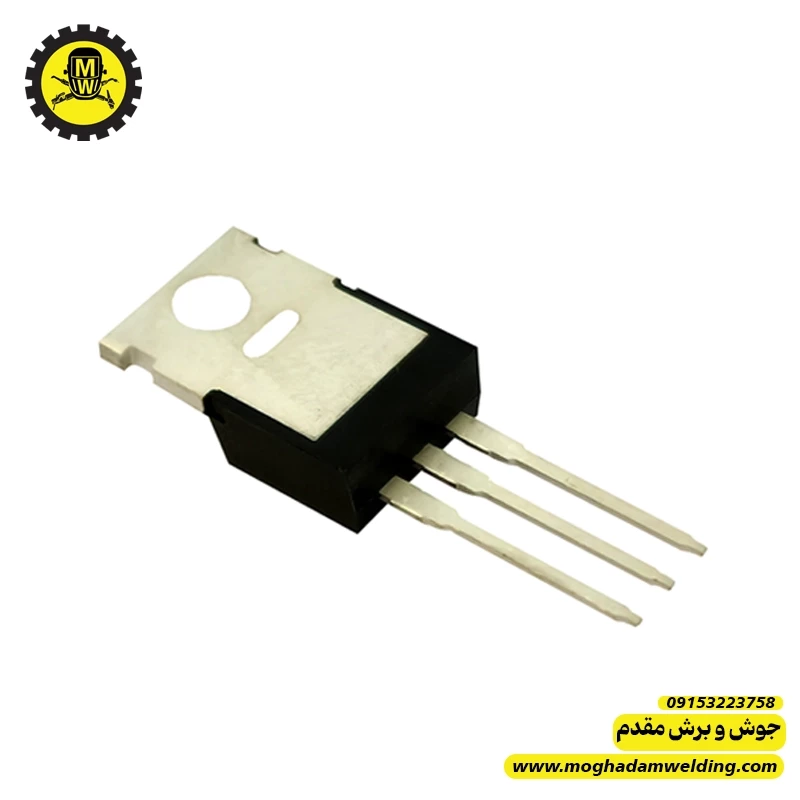

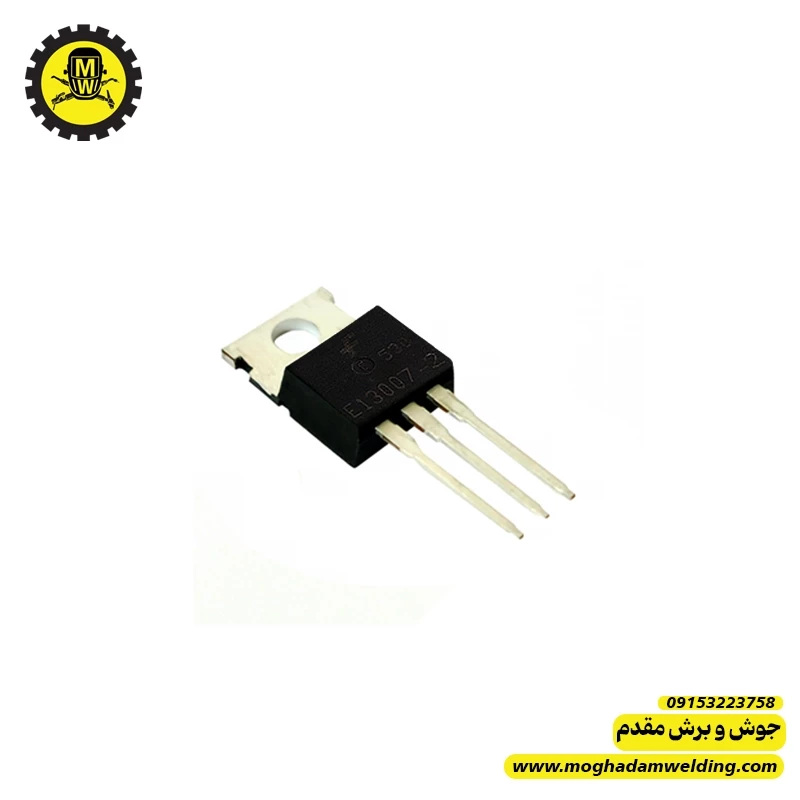

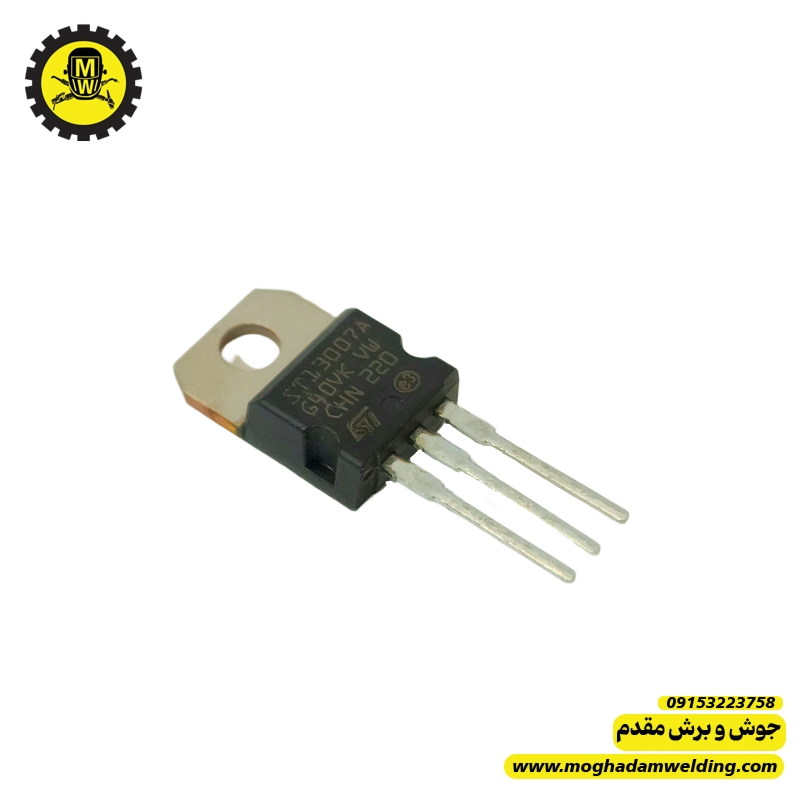

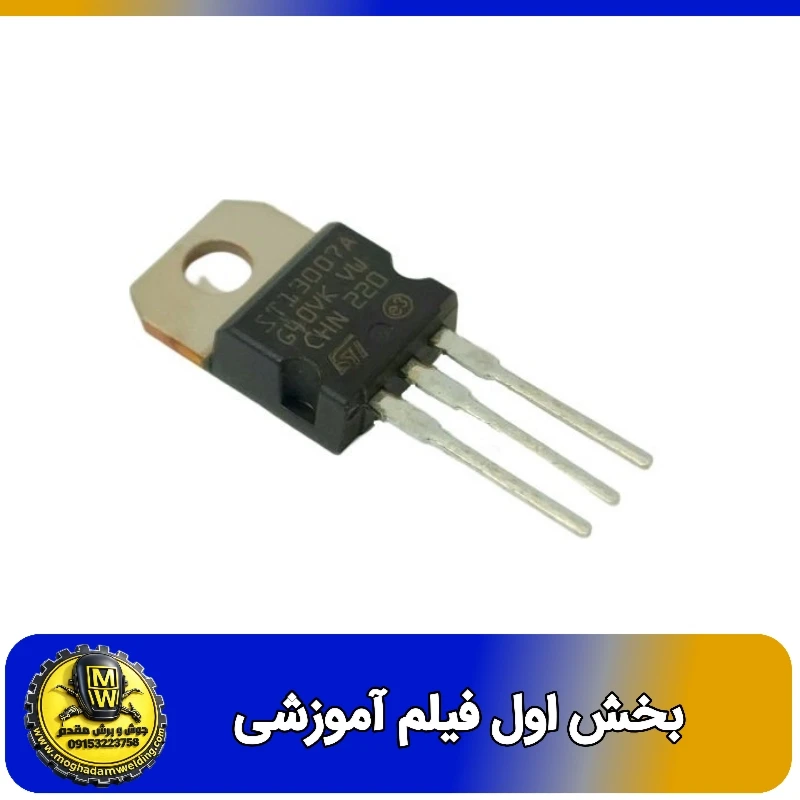

نقد و بررسی ترانزیستور 13007 نوع NPN پکیج TO-220
🔹 معرفی کلی
ترانزیستور 13007 (معمولاً با نامهای MJE13007 یا 2SC13007) یکی از ترانزیستورهای قدرت NPN پرکاربرد در منابع تغذیه سوئیچینگ است. این ترانزیستور برای کار در مدارات سوئیچینگ ولتاژ بالا طراحی شده و بیشترین کاربرد آن در پاورهای سوئیچینگ، بالاست لامپ کممصرف، شارژرها، اینورترها و بعضی بردهای دستگاه جوش ارزان است.
🔹 مشخصات اصلی
مقادیر ممکن است بسته به سازنده کمی متفاوت باشد:
نوع: NPN BJT
پکیج: TO-220
حداکثر ولتاژ کلکتور-امیتر: حدود 400 ولت (VCEO ≈ 400V)
حداکثر جریان کلکتور: حدود 8 آمپر (IC ≈ 8A)
توان اتلاف: حدود 80 وات (PD ≈ 80W)
فرکانس گذر (تقریبی): حدود 4 مگاهرتز (fT ≈ 4MHz)
🔹 پایهها
در پکیج TO-220 وقتی نوشته روبهروی شما باشد:
پایه 1: Base (بیس)
پایه 2: Collector (کلکتور)
پایه 3: Emitter (امیتر)
بدنه فلزی هیتسینک هم معمولاً به Collector وصل است.
🔹 مزایا
قیمت ارزان و در دسترس
مناسب برای ولتاژهای بالا
تحمل نسبتاً خوب ضربه جریان
مناسب برای مدارات فلایبک و نیمپل
تعویض ساده در بسیاری از پاورها
🔹 معایب
سرعت سوئیچینگ متوسط نسبت به MOSFET
تلفات سوئیچینگ بالاتر نسبت به MOSFET
در بار سنگین سریع گرم و داغ میشود
در منابع با راندمان بالا معمولاً با MOSFET جایگزین میشود
🔹 کاربرد در تعمیرات
در تعمیرات پاور، اینورتر و بعضی دستگاههای جوش، وقتی ترانزیستور 13007 میسوزد لازم است علاوه بر خود قطعه، قطعات اطراف آن هم بررسی شوند، چون معمولاً سوختن ترانزیستور نتیجه یک اشکال دیگر در مدار است نه علت اصلی.
قطعاتی که باید حتماً چک شوند:
مقاومتهای بیس
دیود اسنابر
خازن متصل به کلکتور
آیسی یا ترانزیستور درایور
ترانس سوئیچینگ
🔹 تست با مولتیمتر
برای یک تست سریع میتوانید از مولتیمتر روی رنج تست دیود استفاده کنید:
بیس به امیتر: حدود 0.6 ولت (در جهت درست)
بیس به کلکتور: حدود 0.6 ولت (در جهت درست)
کلکتور به امیتر: نباید اتصال کوتاه (0 اهم) باشد
اگر بین کلکتور و امیتر اتصال کوتاه مشاهده شد، ترانزیستور سوخته است.
🔹 قطعات مشابه (جایگزین)
در بسیاری از مدارها میتوان از قطعات زیر به عنوان جایگزین استفاده کرد (با توجه به ولتاژ و جریان مدار و دیتاشیت):
13009 (قویتر از 13007)
13005
13003
MJE13007 (همخانواده همان قطعه)
🔹 نکته کاربردی برای تعمیرکار
در منابعی مثل بالاست لامپ کممصرف یا پاورهای ارزان، اگر مدام 13007 میسوزد، در صورت سازگاری مدار میتوان از 13009 به عنوان جایگزین استفاده کرد که تحمل بیشتری دارد و معمولاً دوام بالاتری نشان میدهد.
