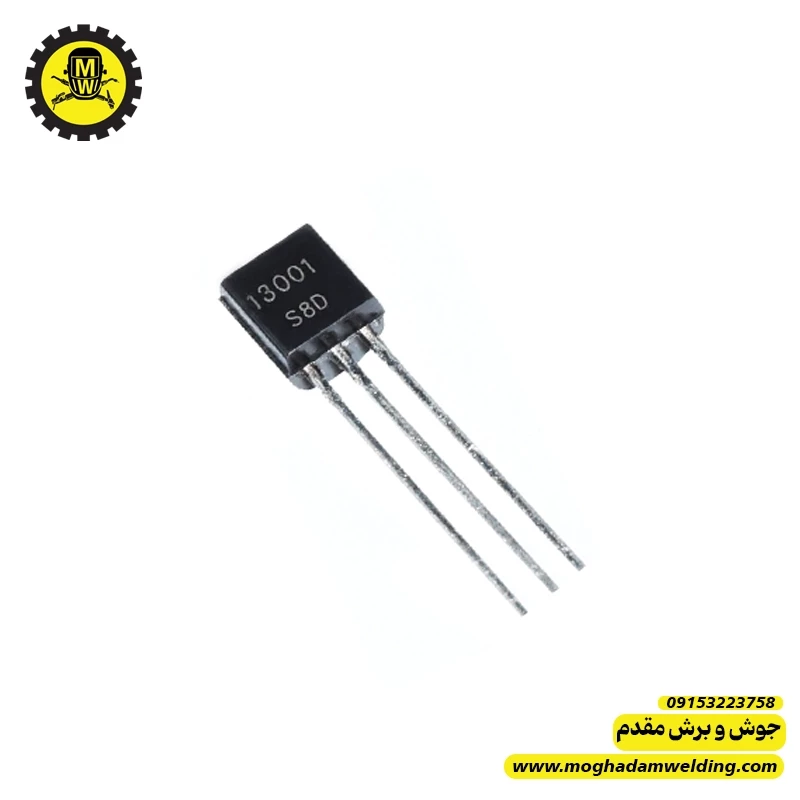

نقد و بررسی ترانزیستور MJE13001
ترانزیستور MJE13001 یک ترانزیستور NPN از نوع BJT است که در مدارهای سوئیچینگ، منابع تغذیه و تجهیزات روشنایی کاربرد فراوانی دارد. این قطعه به دلیل ولتاژ کاری بالا و قیمت مناسب، انتخابی محبوب در تعمیرات دستگاه‌های جوش و مدارهای صنعتی محسوب می‌شود.
مشخصات فنی:
- نوع: NPN BJT
- ولتاژ کلکتور-امیتر: 400 ولت
- جریان کلکتور: 0.2 آمپر
- توان مصرفی: 0.75 وات
- فرکانس انتقال: 70 مگاهرتز
- بهره جریان (hFE): بین 5 تا 70
- پکیج: TO-92
- دمای کاری: -55 تا +150 درجه سانتی‌گراد
مزایا:
- مناسب برای مدارهای ولتاژ بالا با جریان پایین
- ابعاد کوچک و نصب آسان
- قیمت اقتصادی و در دسترس بودن در بازار
- عملکرد قابل قبول در منابع تغذیه سوئیچینگ و بالاست‌های الکترونیکی
معایب:
- جریان خروجی محدود (حداکثر 200 میلی‌آمپر)
- بهره جریان متغیر که ممکن است در برخی کاربردها نیاز به تقویت‌کننده اضافی داشته باشد
- حساسیت به گرما در صورت عدم خنک‌سازی مناسب
کاربردها:
- تعمیر بردهای دستگاه جوش اینورتر
- منابع تغذیه سوئیچینگ (SMPS)
- مدارهای روشنایی فلورسنت
- کنترلرهای موتورهای کوچک
جمع‌بندی: ترانزیستور MJE13001 یک قطعه قابل اعتماد برای تعمیرکاران و طراحان مدار است که در پروژه‌های ولتاژ بالا با جریان پایین عملکرد خوبی دارد. اگرچه محدودیت‌هایی در جریان خروجی دارد، اما در بسیاری از کاربردهای صنعتی سبک، انتخابی مناسب و مقرون‌به‌صرفه است.
