خازن پلی استر 100 نانوفاراد 100ولت

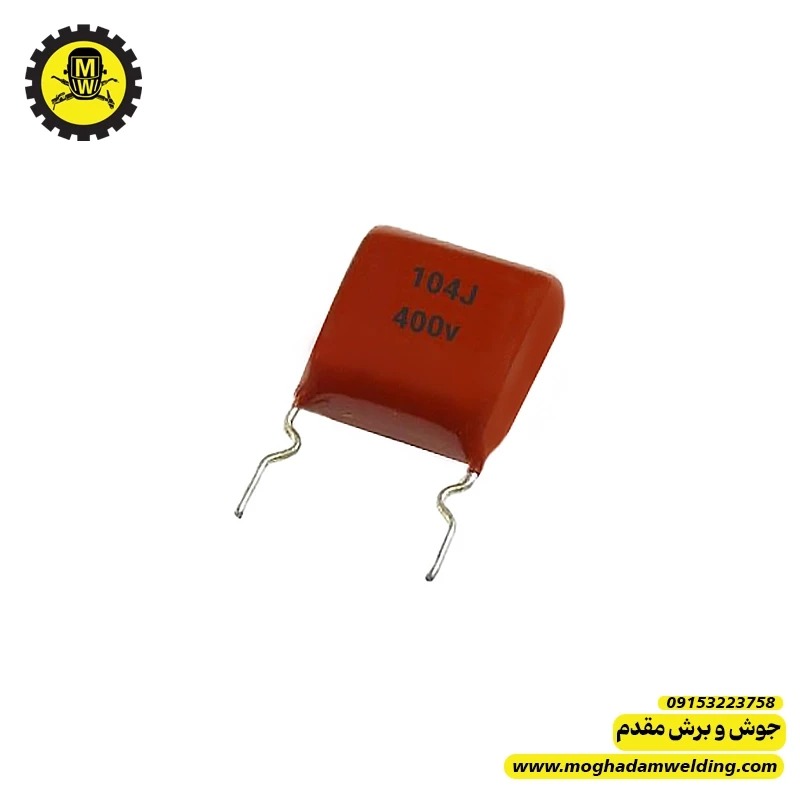

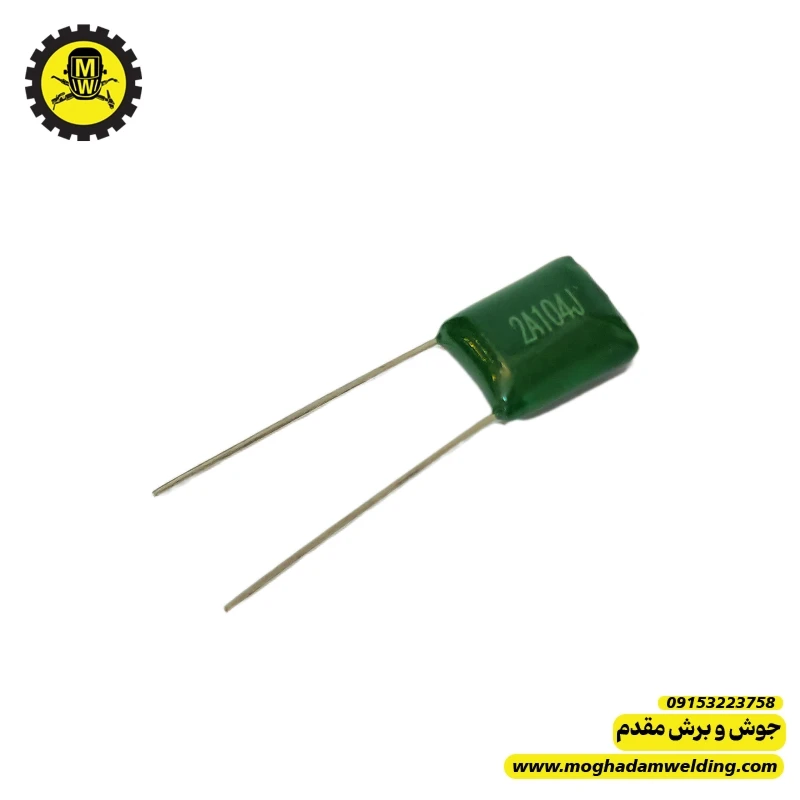

 👨‍🔧 خازن پلی‌استر 100 نانوفاراد 100 ولت

این خازن یکی از قطعات بسیار رایج در برد دستگاه‌های جوش اینورتر است و بیشتر در مدارهای نویزگیر، کوپلینگ و اسنابر سبک استفاده می‌شود.

مشخصات فنی

- ظرفیت: \(100\,nF\)
- معادل:
- ولتاژ کاری: 100 ولت DC
- نوع دی‌الکتریک: پلی‌استر (Mylar)
- پلاریته: ندارد (غیر قطبی)
- نوع نصب: DIP (پایه‌دار)

کاربرد در دستگاه جوش اینورتر

 1️⃣ حذف نویز (Bypass / Decoupling)

در کنار آی‌سی‌های PWM یا منطقی مثل:

- SG3525
- TL494
- 40106

برای حذف نویز فرکانس بالا.

2️⃣ کوپلینگ سیگنال

برای عبور AC و حذف DC در مدارهای کنترل.

3️⃣ مدار اسنابر سبک

در کنار مقاومت برای کاهش پیک‌های سوئیچینگ در بخش درایور.

 4️⃣ فیلتر فیدبک

برای پایدارسازی سیگنال برگشتی از خروجی.

چرا 100nF خیلی مهم است؟

در دستگاه جوش به دلیل سوئیچینگ IGBT با فرکانس بالا، نویز زیادی تولید می‌شود.

خازن 100nF نقش کلیدی در:

✅ پایدار شدن PWM
✅ جلوگیری از ریست شدن آی‌سی
✅ حذف نویز روی تغذیه
✅ کاهش نوسان در مدار فرمان

دارد.

علائم خرابی

🔧 نوسان آمپر
🔧 صدای غیرعادی از ترانس
🔧 ریست شدن مدار کنترل
🔧 روشن نشدن صحیح PWM

روش تست

- با LCR متر باید حدود 100nF نشان دهد.
- با مولتی‌متر فقط می‌توان بررسی کرد که اتصال کوتاه نباشد.

اگر خازن اتصال کوتاه شود ممکن است:

- آی‌سی داغ کند
- فیوز تغذیه برد بپرد.

✅ نکته مهم تعمیراتی

در بسیاری از بردهای اینورتر، اگر دستگاه رفتار عجیب دارد و قطعات اصلی سالم‌اند، تعویض خازن‌های 100nF اطراف آی‌سی PWM می‌تواند مشکل را برطرف کند.

این قطعه کوچک، تاثیر بزرگی روی پایداری مدار دارد 👌
