خازن پلی استر 3.3 نانوفاراد 630 ولت

🔌 خازن پلی استر 3.3 نانوفاراد 630 ولت

خازن پلی استر 3.3 نانوفاراد 630 ولت یکی از خازن‌های فیلمی پرکاربرد در مدارهای الکترونیکی است که به دلیل پایداری مناسب، تحمل ولتاژ بالا و طول عمر زیاد در بسیاری از مدارها استفاده می‌شود. این خازن‌ها معمولاً از نوع پلی‌استر متالیزه (MKT) هستند و در مدارهای فیلتر، اسنابر و کاهش نویز کاربرد دارند.

⚙️ مشخصات فنی خازن 3.3nF پلی استر

ظرفیت این خازن برابر با 3.3 نانوفاراد (3300 پیکوفاراد) است و حداکثر ولتاژ کاری آن 630 ولت می‌باشد. این خازن‌ها معمولاً دارای تلرانس ±10٪ یا ±5٪ هستند و در دمای کاری حدود -55 تا +125 درجه سانتی‌گراد عملکرد پایداری دارند. ساختار فیلم پلی‌استر باعث می‌شود که این خازن‌ها تلفات کم و عمر کاری طولانی داشته باشند.

📏 ابعاد و شکل ظاهری

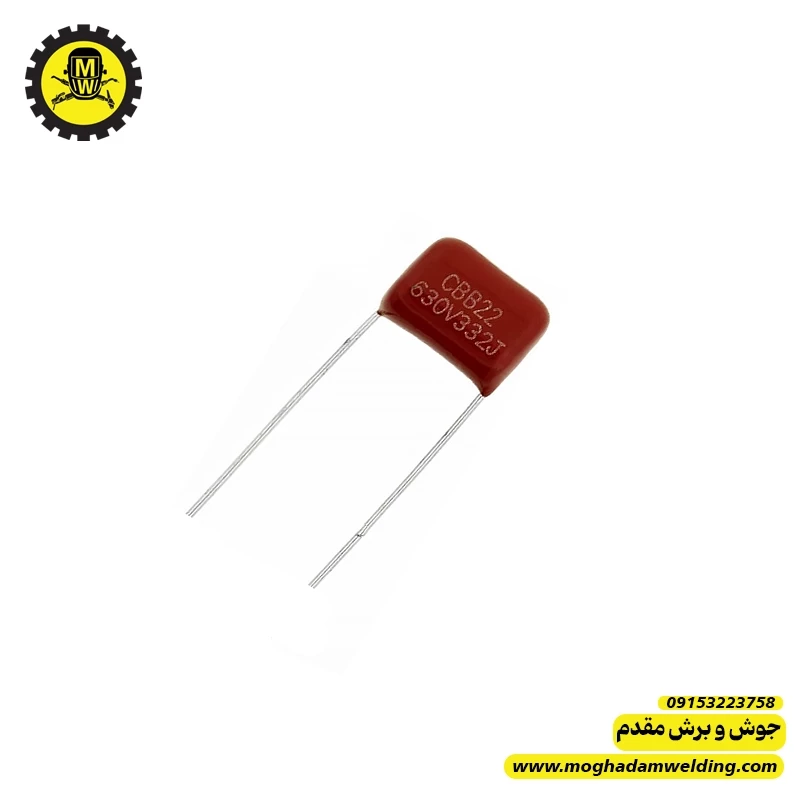

خازن‌های پلی استر معمولاً به صورت مستطیلی یا جعبه‌ای ساخته می‌شوند و دارای دو پایه خروجی برای نصب در برد مدار چاپی هستند. اندازه آن‌ها نسبت به خازن‌های سرامیکی بزرگ‌تر است، اما در مقابل تحمل ولتاژ و پایداری بیشتری دارند.

🔢 کد نوشته شده روی خازن

روی این خازن‌ها معمولاً یک کد سه رقمی برای نمایش مقدار ظرفیت درج می‌شود. برای خازن 3.3 نانوفاراد معمولاً کد 332 نوشته می‌شود.

توضیح این کد به این صورت است:

33 × 10² = 3300pF = 3.3nF

در کنار این عدد ممکن است حرفی مانند K یا J نیز نوشته شود که نشان‌دهنده تلرانس خازن است. برای مثال K به معنی تلرانس ±10٪ است.

✅ مزایای خازن پلی استر

خازن‌های پلی استر دارای پایداری مناسب در مدارهای الکترونیکی هستند و در برابر تغییرات ولتاژ و زمان عملکرد قابل اعتمادی دارند. این خازن‌ها همچنین نسبت به خازن‌های الکترولیتی طول عمر بیشتری دارند و برای مدارهای فرکانس متوسط گزینه مناسبی محسوب می‌شوند.

⚠️ معایب خازن پلی استر

با وجود مزایای زیاد، خازن‌های پلی استر نسبت به خازن‌های پلی‌پروپیلن تلفات بیشتری دارند و برای مدارهای فرکانس بسیار بالا یا مدارهای دقیق ممکن است گزینه ایده‌آلی نباشند. همچنین اندازه آن‌ها نسبت به خازن‌های سرامیکی بزرگ‌تر است.

🔧 کاربردهای خازن 3.3nF 630V

این خازن در مدارهای مختلفی مورد استفاده قرار می‌گیرد، از جمله فیلتر کردن نویز در منابع تغذیه، مدارهای اسنابر برای حفاظت از ترانزیستورها و تریاک‌ها، مدارهای تایمینگ، کاهش نویز در مدارهای سوئیچینگ و همچنین در برخی مدارهای صوتی و الکترونیکی عمومی.

📌 نکات مهم هنگام استفاده

هنگام استفاده از خازن‌های ولتاژ بالا باید به فاصله مناسب پایه‌ها روی برد توجه شود تا از ایجاد جرقه یا تخلیه ناخواسته جلوگیری شود. همچنین بهتر است از خازن با ولتاژ نامی بالاتر از ولتاژ واقعی مدار استفاده شود تا طول عمر قطعه افزایش پیدا کند.
