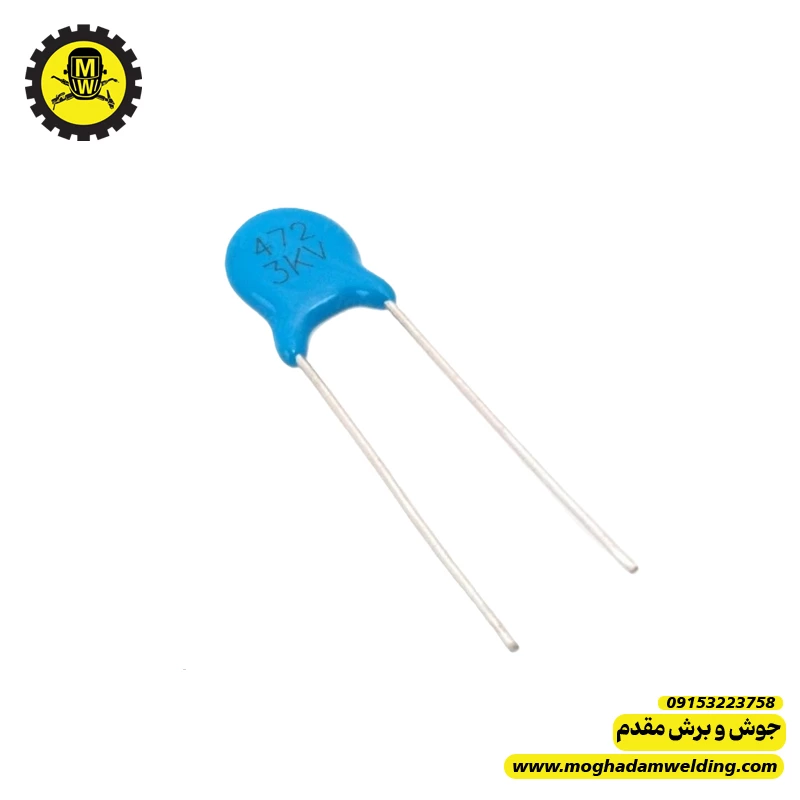

خازن MKT 472K 3KV (خازن اسنابر) 🔋⚡
خازن MKT 472K 3KV یک خازن پلیاستر متالیزه با ظرفیت ۴۷۰۰ پیکوفاراد و ولتاژ کاری بسیار بالا (۳۰۰۰ ولت DC) است. این خازن به دلیل سرعت پاسخ بالا و تحمل ولتاژ زیاد، معمولاً در مدارهای قدرت به عنوان **خازن اسنابر (Snubber Capacitor)** استفاده میشود تا از قطعاتی مانند MOSFET و IGBT در برابر پیکهای ولتاژ محافظت کند.
مشخصات اصلی 📊
• ظرفیت: 472K یعنی 4700 پیکوفاراد (4.7nF)
• نوع دیالکتریک: پلیاستر متالیزه (MKT)
• ولتاژ نامی: 3KV DC
• فرکانس کاری: مناسب برای فرکانسهای بالا
• تلفات کم (ESR پایین)
• تحمل پیکهای ولتاژ لحظهای
مزایا 👍
🔹 تحمل ولتاژ بسیار بالا
برای حفاظت از قطعات حساس در برابر جهش ولتاژ بسیار مناسب است.
🔹 واکنش سریع
در مدارهای سوئیچینگ با فرکانس بالا مانند SMPS عملکرد خوبی دارد.
🔹 طول عمر مناسب
در صورت استفاده در شرایط استاندارد، عمر کاری طولانی دارد.
🔹 مناسب برای مدار اسنابر RC
به همراه یک مقاومت مناسب میتواند پیکهای ولتاژ را مهار کند.
معایب 👎
🔸 ظرفیت نسبتاً کم
برای کاربردهایی که نیاز به ظرفیت زیاد دارند مناسب نیست.
🔸 حساسیت بیشتر به دما نسبت به بعضی خازنها
پلیاستر نسبت به پلیپروپیلن مقاومت حرارتی پایینتری دارد.
🔸 افزایش تلفات در دمای بالا
در دمای زیاد ESR افزایش پیدا میکند.
کاربردها ⚙️
🔹 اسنابر در منابع تغذیه سوئیچینگ (SMPS)
🔹 حفاظت MOSFET ،IGBT و SCR
🔹 کاهش نویز و تداخل الکترومغناطیسی (EMI)
🔹 مدارهای کلیدزنی فرکانس بالا
🔹 فیلترهای ولتاژ در مدارهای قدرت
تفسیر کد 472K 🔎
• عدد 47 مقدار پایه است
• عدد 2 تعداد صفرها را نشان میدهد
• K نشاندهنده تلرانس 10% است
بنابراین مقدار خازن:
4700pF = 4.7nF
مثال کاربرد در اسنابر 🔧
اگر در کنار این خازن یک مقاومت ۴۷ اهم ۲ وات قرار داده شود، یک مدار **اسنابر RC** ساخته میشود که:
• پیکهای ولتاژ را کاهش میدهد
• از سوختن MOSFET جلوگیری میکند
• نویز مدار را کم میکند
نحوه تست خازن MKT 472K 3KV با مولتیمتر 🔍
برای تست این خازن بهتر است از مولتیمتری استفاده شود که قابلیت اندازهگیری ظرفیت دارد.
مراحل تست:
1. ابتدا خازن را کاملاً تخلیه کن ⚠️
2. خازن را از مدار جدا کن.
3. مولتیمتر را روی حالت اندازهگیری ظرفیت قرار بده.
4. پرابها را به پایههای خازن وصل کن.
5. مقدار نمایش داده شده باید حدود **4.7nF** باشد.
نشانههای خرابی خازن:
🔸 مقدار ظرفیت بسیار کم یا بسیار زیاد
🔸 مقدار ناپایدار
🔸 نمایش صفر یا خطا توسط مولتیمتر
مقایسه خازن MKT و MKP در مدار اسنابر ⚡
خازن MKT (پلیاستر)
• قیمت مناسب
• اندازه کوچکتر
• عملکرد خوب در بسیاری از مدارها
• تلفات بیشتر نسبت به MKP
خازن MKP (پلیپروپیلن)
• تلفات بسیار کم
• تحمل دمای بهتر
• مناسبتر برای مدارهای قدرت و اسنابرهای حرفهای
• کمی گرانتر
نتیجه:
برای مدارهای قدرت سنگین معمولاً **MKP انتخاب بهتر** است، اما خازن **MKT 472K 3KV** در بسیاری از منابع تغذیه سوئیچینگ عملکرد خوبی دارد.
بهترین مقاومت برای استفاده در اسنابر RC 🔩
مقاومت مناسب باید:
• توان بالا داشته باشد
• در برابر پالس مقاوم باشد
• گرمای زیاد را تحمل کند
مقادیر رایج:
🔹 33Ω تا 100Ω
🔹 توان 2W تا 5W
🔹 نوع سیمی یا Metal Oxide
ترکیب رایج در بسیاری از مدارها:
خازن 4.7nF (472) + مقاومت 47Ω 2W
