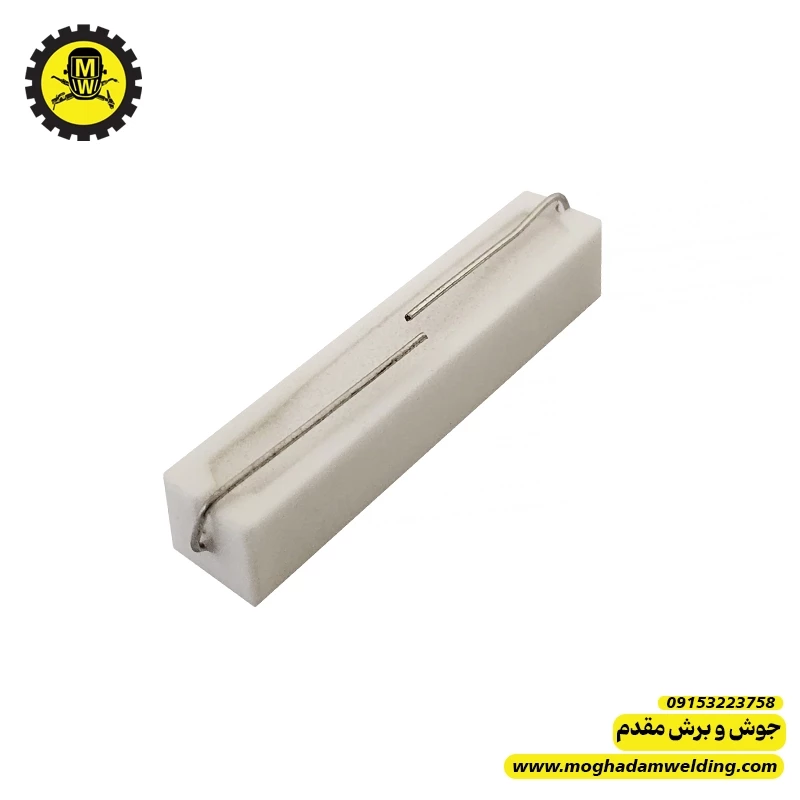

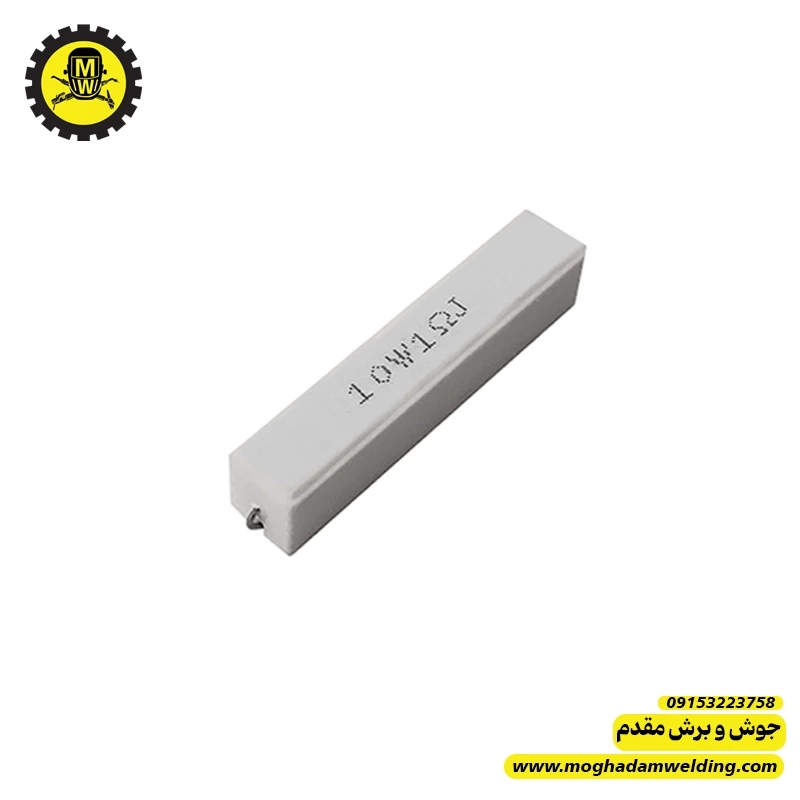

👨🔧 مقاومت آجری 1 اهم 10 وات (Cement Resistor)
این مقاومت از نوع توان بالا و سیمی با روکش سرامیکی است که به دلیل مقدار بسیار پایین (1 اهم) و توان بالا (10 وات)، در نقاط حساس و پرجریان دستگاه جوش قرار میگیرد.
مشخصات فنی
- جنس بدنه: سرامیک (آجری)
- نوع: سیمی (Wirewound)
کاربرد در دستگاه جوش اینورتر
1️⃣ سنسور جریان (Current Sensing)
در برخی دستگاههای جوش قدیمیتر یا مدلهای خاص، این مقاومت به صورت سری در مسیر جریان قرار میگیرد تا افت ولتاژ روی آن (مطابق قانون اهم) توسط مدار کنترل اندازهگیری شود. این کار برای کنترل دقیق جریان خروجی و حفاظت در برابر اضافه جریان انجام میشود.
2️⃣ مدار اسنابر (Snubber) در بخش رکتیفایر
در برخی طراحیها، در کنار خازنهای اسنابر بزرگ، از این مقاومت برای دمپ کردن نوسانات شدید ولتاژ در بخش پل دیود خروجی یا ورودی استفاده میشود.
3️⃣ مدار سافت استارت (Soft Start)
اگرچه معمولاً از مقاومتهای 22 یا 47 اهم برای استارت استفاده میشود، اما در برخی بردهای خاص که خازنهای باس با ظرفیت کمتر یا رلههای سریعتر دارند، ممکن است از مقاومتهای اهم پایینتر مثل 1 اهم برای محدودسازی نهایی استفاده شود (البته این مورد کمتر رایج است).
علائم خرابی
تغییر رنگ و ترک خوردگی: به دلیل توان بالا، اگر جریان بیش از حد از آن عبور کند، بدنه سرامیکی داغ شده، ترک میخورد یا سیاه میشود.
قطع شدن (Open Circuit): دستگاه در بخش مربوطه (مثلاً نمایش آمپر یا استارت) دچار مشکل میشود.
علت سوختن
1. عبور جریان بیش از حد: اتصال کوتاه در قطعات بعد از مقاومت (مثل دیودهای دوبل خروجی یا ترانزیستورها).
2. لحیمسردی: به دلیل لرزش دستگاه جوش و وزن بالای این مقاومت، پایههای آن اغلب دچار لحیمسردی میشوند که باعث جرقه زدن و در نهایت سوختن مقاومت یا فیبر مدار چاپی میشود.
✅ نکته تعمیراتی
مقاومتهای ۱ اهم آجری به دلیل مقدار کمی که دارند، در تست با مولتیمتر باید تقریباً صفر نشان داده شوند (یا همان یک اهم). اگر دیدی مولتیمتر عدد بالایی نشان میدهد یا اصلاً بوق نمیزند، شک نکن که مقاومت از داخل قطع شده. همچنین به دلیل حرارت زیاد، همیشه پایههای این مقاومت را با قلع مرغوب تجدید لحیم کن.»
