👨🔧 کابل فلت 16 رشتهای

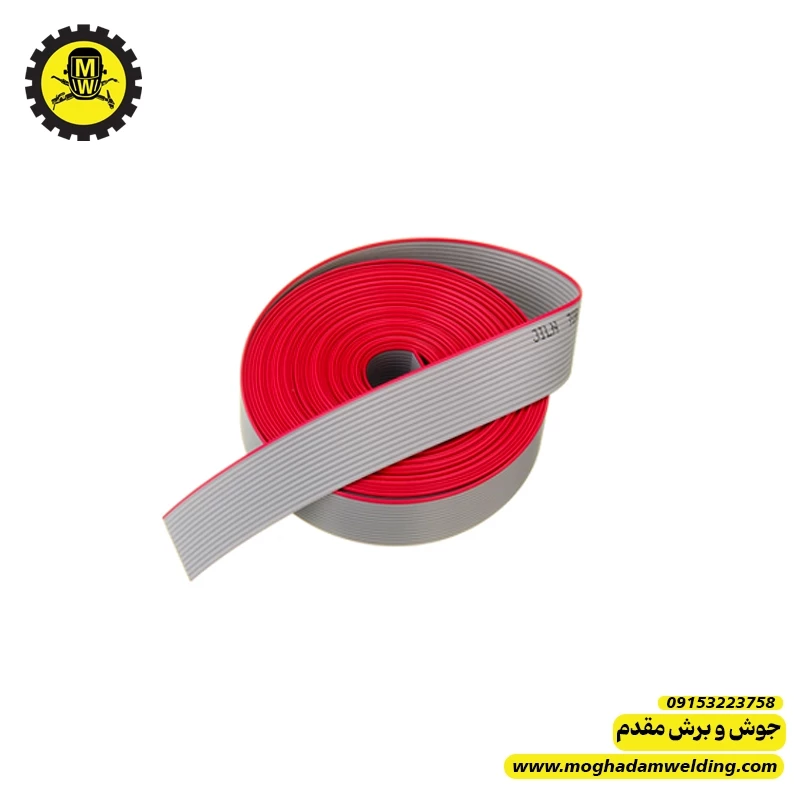

کابل فلت 16 رشتهای (Flat Ribbon Cable 16P) یک کابل نواری تخت است که شامل 16 سیم نازک موازی با فاصله یکنواخت میباشد و برای انتقال سیگنالهای کنترلی بین بردها استفاده میشود.
مشخصات فنی
- تعداد رشتهها
16 \text{ رشته}
- نوع کابل:
نواری (Ribbon)
- جنس هادی:
مس افشان یا مس قلعاندود
- ولتاژ کاری معمول:
حدود 150 تا 300 ولت (بسته به کیفیت کابل)
- جریان قابل تحمل:
مناسب سیگنال و جریان پایین (نه مدار قدرت)
کاربرد در دستگاه جوش اینورتر
کابل فلت 16 رشتهای معمولاً برای اتصال موارد زیر استفاده میشود:
- اتصال برد پنل جلو به برد اصلی
- ارتباط با نمایشگر دیجیتال
- انتقال سیگنال دکمهها و ولومها
- ارتباط برد کنترل با برد درایور
⚠ این کابل برای خروجی جوش یا مسیر جریان بالا مناسب نیست
مزایا
✅ مرتب و کمحجم
✅ نصب آسان روی کانکتور IDC یا هدر پین
✅ مناسب برای انتقال همزمان چند سیگنال
ایرادات رایج در تعمیرات
در دستگاه جوش ممکن است مشکلات زیر ایجاد شود:
- قطع شدن یک یا چند رشته
- شل شدن سوکت دو سر کابل
- ایجاد نویز در اثر عبور از کنار مدار قدرت
- سوختگی در اثر تماس با هیتسینک یا قطعات داغ
روش تست
1️⃣ تست ظاهری برای بررسی پارگی یا لهشدگی
2️⃣ تست بوق (Continuity) با مولتیمتر برای تکتک رشتهها
3️⃣ بررسی سوکتهای دو سر کابل از نظر لق بودن
✅ نکته تعمیراتی
اگر دستگاه جوش روشن میشود ولی نمایشگر کار نمیکند یا دکمهها عمل نمیکنند، یکی از اولین مواردی که باید بررسی شود کابل فلت 16 رشتهای است. حتی قطع بودن یک رشته میتواند باعث بروز خطای عملکرد شود.
