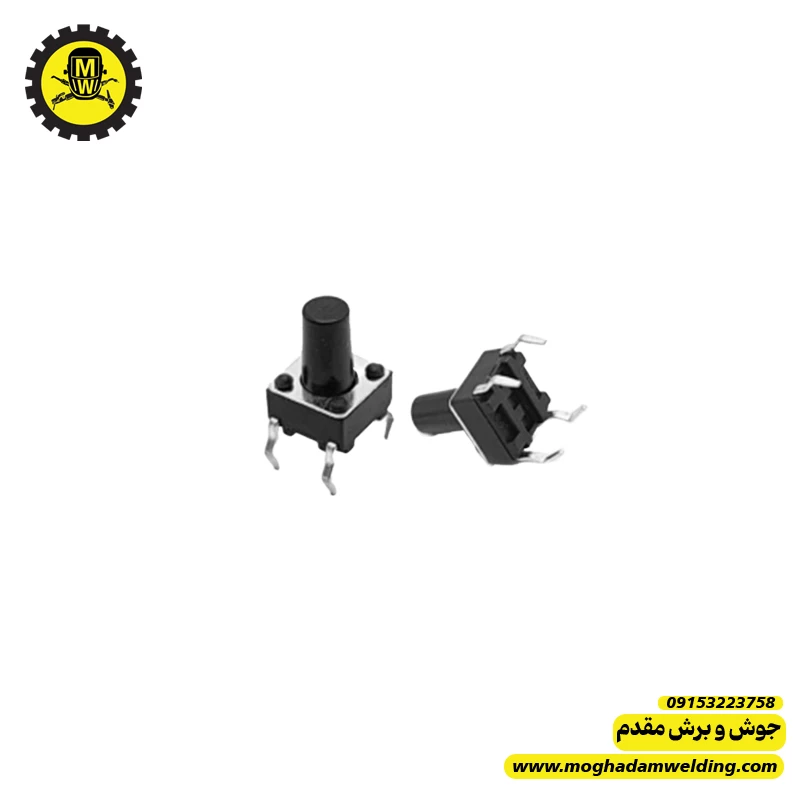

👨🔧 کلید فشاری 4 پین سایز 6×6×6
این قطعه همان تک سوئیچ (Tact Switch) است که در بردهای الکترونیکی برای فرمان لحظهای استفاده میشود.
مشخصات فنی
- نوع: کلید فشاری لحظهای (Momentary)
- تعداد پایه: 4 پایه
- ابعاد:
- طول: 6mm
- عرض: 6mm
- ارتفاع: 6mm
- جریان قابل تحمل: معمولاً 50mA تا 100mA
- ولتاژ کاری: حدود 12V تا 24V برای مدار فرمان
تست با مولتیمتر
1️⃣ در حالت عادی (بدون فشار)
بین دو طرف اتصال وجود ندارد
2️⃣ هنگام فشار دادن کلید
باید بوق اتصال بدهد.
کاربرد در بردها
✅ برد پنل دستگاه
✅ دکمه SET / MODE / UP / DOWN
✅ ریست مدار
✅ تنظیم پارامترها
در برخی دستگاههای جوش روی برد دیجیتال یا پنل تنظیمات استفاده میشود.
علائم خرابی
🔧 عمل نکردن دکمه
🔧 نیاز به فشار زیاد
🔧 گیر کردن کلید
🔧 قطع و وصل شدن فرمان
این مشکل معمولاً به خاطر:
- گرد و غبار
- اکسید شدن کنتاکت
- خرابی فنر داخلی
✅ نکته تعمیراتی مهندس مقدم
در بسیاری از بردهای صنعتی، اگر دستگاه خودش وارد منو شود یا فرمان اشتباه بدهد ممکن است یکی از این کلیدهای 6×6 گیر کرده باشد
برای تست سریع:
پایههای کلید را از مدار جدا کنید و دوباره تست بگیرید.
