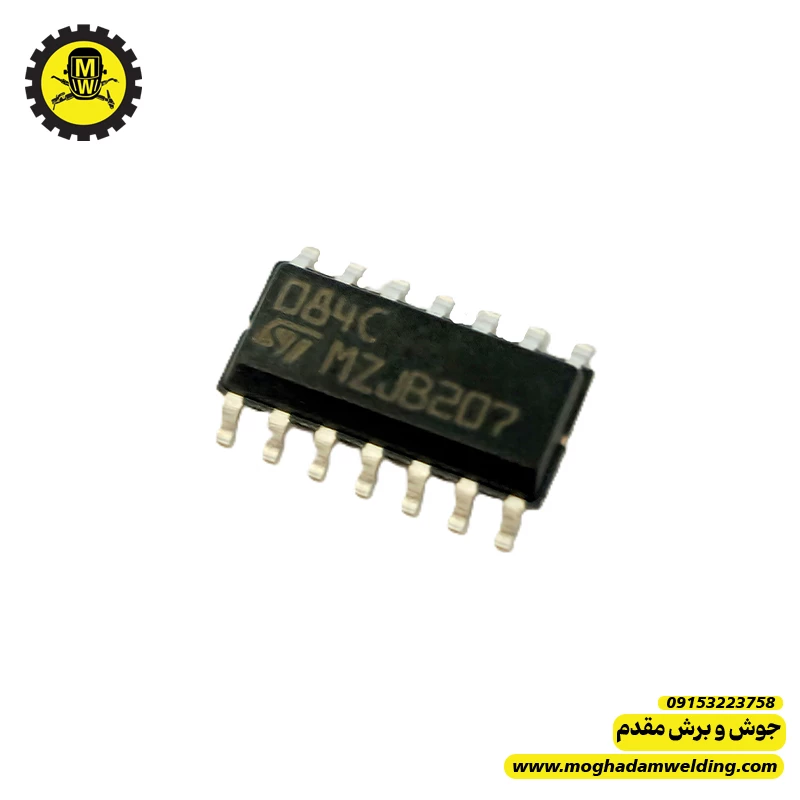

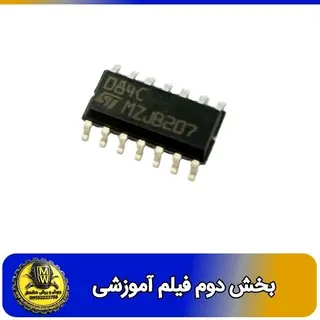

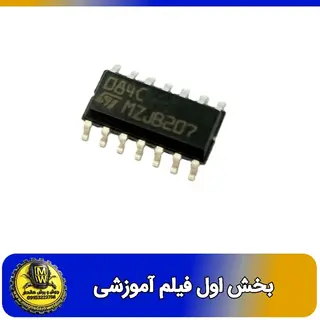

نقد و بررسی آی سی مقایسه گر TL084CN SMD
نکته مهم درباره SMD آیسی TL084CN (ارجینال)
اول یک نکته کلیدی: TL084CN ذاتاً نسخه DIP (پایهدار/Through‑Hole) و معمولاً 14 پایه است، نه SMD.
اگر شما SMD میخواهید، معادلهای رایج TL084 در SMD معمولاً اینها هستند:
- TL084CD / TL084ID → پکیج SOIC‑14
- TL084ACD / TL084AID (گرید A با آفست/درِفت بهتر) → SOIC‑14
- برخی سازندهها: Texas Instruments (TI)، ST، onsemi (بسته به موجودی بازار)
پس اگر جایی نوشته “TL084CN SMD” غالباً یعنی:
- یا اشتباه تایپی/نامگذاری فروشنده است،
- یا منظورش “TL084” بوده ولی پسوند پکیج را اشتباه زده.
معرفی سریع TL084 (چه میکند؟)
TL084 یک اپامپ چهارتایی (Quad Op‑Amp) با ورودیهای JFET است. مزیتش:
- امپدانس ورودی بالا
- نویز و جریان بایاس ورودی کمتر نسبت به بعضی LM324ها
- مناسب برای مدارهای آنالوگ فیدبک/فیلتر/تقویت
کاربردهای رایج در دستگاه جوش/اینورتر
- تقویت و فیلتر سیگنالهای فیدبک جریان/ولتاژ
- مقایسه و شکلدهی سیگنال برای حفاظت OCP/OVP
- فیلتر کردن ریپل سنسور جریان (CT/Shunt) قبل از ورود به PWM
- مدارهای Arc Force / Hot Start در بعضی طراحیها (بسته به برد)
نکات خرید “ارجینال” (برای جلوگیری از فیک)
بازار TL084 خیلی فیک دارد؛ برای اینکه ارجینال بخرید:
1) پارتنام دقیق و پکیج
- اگر SMD میخواهید، روی لیبل باید چیزی مثل TL084CD / TL084ID (SOIC‑14) باشد.
- اگر CN باشد یعنی DIP‑14
2) برند و مارکینگ
- مارکینگ تمیز، یکنواخت، بدون رنگپریدگی/سمبادهخوردگی.
- آیسیهای “ریفِر” معمولاً سطحشان خط و خش دارد یا نوشتهها غیرطبیعی است.
3) تست ساده قبل نصب روی برد
- اگر امکان دارید، روی برد تست اپامپ یا مدار ساده، مصرف جریان غیرعادی و رفتار اشباع خروجی را چک کنید.
- در تعمیرات دستگاه جوش، بهتر است قبل از جا زدن آیسی جدید، ولتاژ ریلها (مثلاً ±12/±15 یا تکریل 12/15) و نبودن اتصال کوتاه روی خروجیهای اپامپ بررسی شود.
نکات سازگاری (خیلی مهم)
- TL084 معمولاً برای تغذیههای دو قطبی (مثل \( \pm 12V\) یا \( \pm 15V\)) عالی است.
- اگر مدار شما تکمنبع 5V یا 3.3V باشد، TL084 گزینه مناسبی نیست (خروجی و ورودی rail‑to‑rail نیست).
برای خرید این محصول و محصولات دیگر به سایت جوش و برش مقدم مراجعه کنید.
