👨🔧 آیسی CA3140EZ (نسخه SMD)
معرفی کلی
CA3140 یک آپامپ (Operational Amplifier) با ورودی MOSFET و خروجی بایپولار است که به دلیل امپدانس ورودی بسیار بالا و توانایی کار در ولتاژهای پایین، در مدارهای آنالوگ دقیق کاربرد زیادی دارد.
پسوند EZ معمولاً نشاندهنده نسخه بدون سرب (RoHS) است.

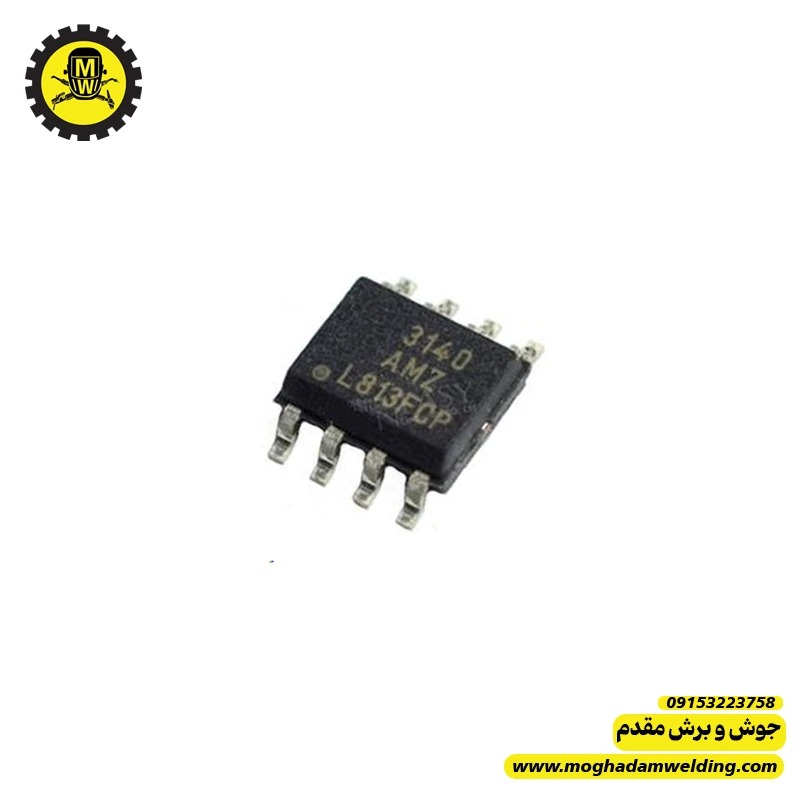

نسخه SMD این آیسی معمولاً در پکیج SOIC-8 عرضه میشود (گاهی با کد CA3140EZ-SMD یا CA3140MZ).
مشخصات فنی مهم
- نوع: اپامپ تککاناله (Single Op-Amp)
- پکیج: SOIC-8 (نسخه SMD)
- ولتاژ تغذیه:
- تکمنبع: حدود 4V تا 36V
- دو منبع: ±2V تا ±18V
- امپدانس ورودی: بسیار بالا (به دلیل ورودی MOSFET)
- جریان ورودی بایاس: بسیار کم
- پهنای باند (GBW): حدود 4.5MHz
- Slew Rate: حدود 9V/µs
کاربردها
- تقویت سیگنالهای ضعیف سنسورها
- مدارهای فیدبک ولتاژ و جریان
- تقویتکنندههای دقیق آنالوگ
- مدارهای مقایسهگر (در برخی طراحیها)
- پروژههای اندازهگیری و ابزار دقیق
در برخی بردهای صنعتی و دستگاههای جوش، ممکن است در بخش **فیدبک ولتاژ، تنظیم جریان یا پردازش سیگنال شنت استفاده شود.
مزایا ✅
- امپدانس ورودی بسیار بالا
- مناسب برای سیگنالهای کمجریان
- کار در تغذیه تکمنبع
- پاسخ نسبتاً سریع نسبت به اپامپهای قدیمیتر
معایب ❌
- قدیمیتر نسبت به آپامپهای مدرن
- نسبت به نویز و نوسان در طراحی PCB حساس است
- برای کاربردهای High-Speed پیشرفته مناسب نیست
نکته تعمیراتی 🔧
اگر CA3140 در مدار آسیب دیده باشد:
1. ابتدا ولتاژ تغذیه پایهها را بررسی کنید.
2. از نبود اتصال کوتاه در خروجی مطمئن شوید.
3. خازنهای اطراف (بایپس و فیدبک) را تست کنید.
4. اگر خروجی همیشه صفر یا اشباع کامل است، احتمال خرابی داخلی وجود دارد.
در هنگام تعویض نسخه SMD:
- جهت قرارگیری پایه 1 (نقطه یا شیار روی بدنه) را دقیق بررسی کنید.
- از هویه هوای گرم با دمای مناسب استفاده شود تا پدهای PCB آسیب نبینند.
جمعبندی
CA3140EZ SMD یک اپامپ تککاناله با ورودی MOSFET و امپدانس بسیار بالا است که در مدارهای آنالوگ دقیق و تقویت سیگنالهای ضعیف کاربرد دارد. برای تعمیرات بردهای کنترلی و آنالوگ، قطعهای قابلاعتماد محسوب میشود؛ البته در طراحیهای جدید، جایگزینهای مدرنتر با نویز کمتر هم وجود دارند. ✅
