آی سی تولید پالس DIP چیست؟
آی سی تولید پالس (Pulse Generator IC) یا تراشه نوسانساز/تایمر، یک مدار مجتمع (IC) است که وظیفه اصلی آن تولید پالسهای دقیق با فرکانس و عرض پالس مشخص است. این پالسها در واقع همان سیگنالهای مربعی یا مستطیلی هستند که به عنوان سیگنال کلاک یا سیگنال کنترلی، نقش زمانبندی و کنترل عملکرد سایر بخشهای یک مدار دیجیتال یا آنالوگ را بر عهده دارند.
مفهوم DIP که مخفف Dual In-line Package یا "بسته دو خطی" است، به شکل ظاهری و نوع بستهبندی این آی سیها اشاره دارد. در این پکیج، پایهها در دو ردیف موازی در کنارههای بدنه مستطیل شکل آی سی قرار گرفتهاند. آی سیهای مدل تولید پالس DIP به دلیل سهولت در استفاده (نصب راحت بر روی برد بورد برای تست و لحیمکاری دستی بر روی PCBهای سوراخدار) و توان تحمل بالاتر، همچنان یکی از محبوبترین انواع قطعات الکترونیکی محسوب میشوند.
کاربردهای گسترده آی سی تولید پالس DIP
این قطعات، ستون فقرات بسیاری از مدارهای کنترلی و تایمینگ هستند و در طیف وسیعی از صنایع مورد استفاده قرار میگیرند.
- • مدارات تایمینگ و تأخیر: ایجاد تأخیرهای زمانی دقیق در مدارهای مختلف، مانند تأخیر در روشن/خاموش شدن چراغها یا دستگاهها.
- • مولدهای موج: تولید موجهای مربعی، دندان ارهای و مثلثی برای کاربردهای تست و اندازهگیری.
- • مدارات تقسیم فرکانس: کاهش فرکانس سیگنال ورودی.
- • چراغهای چشمکزن و LEDهای کنترلی: کنترل فرکانس چشمکزن یا نرخ تغییر روشنایی LEDها.
- • مدارات پالس عرض مدولاسیون (PWM): تولید سیگنال PWM برای کنترل سرعت موتورها (مانند موتورهای DC و سروو) یا تنظیم ولتاژ خروجی در منابع تغذیه.
- • منابع تغذیه سوییچینگ (SMPS): این آی سیها در قلب مدارهای کنترل PWM منابع تغذیه اینورترهای جوش و برش قرار دارند. پالسهای دقیق، کلیدزنی ترانزیستورهای قدرت (ماسفت یاIGBT) را کنترل میکنند تا ولتاژ و جریان خروجی دستگاه تنظیم شود.
- • کنترل قوس و تثبیت خروجی: تنظیم فرکانس و Duty Cycle پالسها به طور مستقیم بر کیفیت و پایداری قوس جوشکاری تأثیر میگذارد.
- • سیستمهای کنترل دمای دستگاه: استفاده از این آی سیها در مدارات فنهای خنک کننده دستگاههای جوش و برش برای فعالسازی در زمانهای مشخص یا آستانههای دمایی خاص.
معروفترین انواع آی سی تولید پالس و تایمر DIP
اگرچه آی سیهای تولید پالس انواع مختلفی دارند، اما برخی از مدلها به دلیل عملکرد پایدار، سادگی استفاده و گستردگی کاربرد، به شهرت جهانی رسیدهاند.
الف. تراشه تایمر NE555 (King of the ICs)
NE555 مشهورترین و پرکاربردترین تراشه تایمر در جهان است که در سال ۱۹۷۱ توسط شرکت Signetics معرفی شد. ویژگیهای کلیدی آن عبارتند از:
- • سادگی: با چند مقاومت و خازن میتوان یک نوسانساز یا تایمر دقیق ساخت.
- • آستابل: تولید موج مربعی پیوسته (نوسانساز).
- • مونوستابل: تولید یک پالس با عرض مشخص (تایمر).
- • بایاستابل: به عنوان فلیپ فلاپ عمل میکند.
- • بستهبندی: غالباً در پکیج DIP-8 و SMD (SOIC) عرضه میشود.
ب. تراشههای مهم دیگر

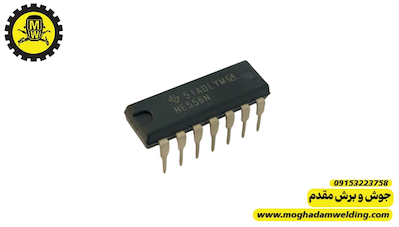

- • NE556 (DIP-14): شامل دو تایمر کامل NE555 درون یک پکیج واحد. مناسب برای مداراتی که نیاز به دو زمانبندی مستقل یا ایجاد پالسهای پیچیدهتر دارند.
- • CD4047 (DIP-14): نوسانساز مونوستابل و آستابل با ولتاژ کاری CMOS.
- • CD4538 (DIP-16): مولتیویبراتور مونوستابل دوبل با دقت بالا و قابلیت تنظیم دوباره زمان.
- • خانواده منطقی TTL و CMOS (مانند 74LS123): برخی از گیتهای منطقی نیز میتوانند برای تولید پالسهای خاص یا تأخیرهای زمانی به کار روند.
راهنمای جامع انتخاب و خرید آی سی تولید پالس DIP
- • فرکانس کاری مورد نیاز: اولین معیار، حداکثر فرکانسی است که آی سی قادر به تولید آن است. در دستگاههای جوش اینورتر، فرکانسهای بالا (کیلوهرتز تا مگاهرتز) برای سوییچینگ ترانزیستورهای قدرت حیاتی است.
- • چرخه وظیفه:قابلیت تنظیم عرض پالس خروجی. در مدارهای PWM برای کنترل دقیق توان خروجی دستگاه جوش، این ویژگی بسیار مهم است.
- • ولتاژ تغذیه (VCC): باید با ولتاژ مدار شما (مثلاً ۵ ولت TTL یا ۱۲ تا ۱۵ ولت در برخی مدارات کنترلی) سازگار باشد. تراشههای CMOS مانند CD4538 معمولاً ولتاژ کاری گستردهتری دارند.
- • دمای کاری: در دستگاههای صنعتی و کارگاهی مثل دستگاه جوش، قطعات در معرض دمای بالاتری قرار میگیرند. استفاده از آی سیهای با رنج دمایی گسترده (نظیر نسخههای صنعتی یا نظامی) طول عمر قطعه و پایداری دستگاه را تضمین میکند.
نکات ایمنی و طول عمر قطعات
تعمیرکاران و مهندسان الکترونیک باید به نکات ایمنی زیر توجه کنند تا از آسیب به این قطعات حساس جلوگیری شود:
- • حفاظت در برابر ESD: آی سیها (به ویژه انواع CMOS) نسبت به تخلیه الکترواستاتیک (ESD) بسیار حساس هستند. در هنگام کار، استفاده از دستبند ضد الکتریسیته ساکن و محیط کار ایزوله ضروری است.
- • ولتاژ و جریان مجاز: هرگز آی سی را بالاتر از ولتاژ تغذیه مجاز (مثلاً ۱۵ ولت برای NE555) و جریان خروجی تعیین شده در دیتاشیت قرار ندهید تا از سوختن آن جلوگیری شود.
- • حرارت مناسب لحیمکاری: در هنگام لحیمکاری پکیج DIP، از حرارت بیش از حد و طولانی مدت خودداری کنید تا به پیوندهای داخلی تراشه آسیب نرسد. پکیج DIP در زمینه تعمیرات به دلیل تحمل دمای بالاتر در حین دمونتاژ، از SMD بهتر عمل میکند.
برندهای معروف جهانی و برندهای پرکاربرد در ایران
در سطح بینالمللی، شرکتهای زیر در زمینه تولید تایمر و آیسی پالسسازی شناختهشدهاند:
- • Texas Instruments
- • Renesas / Intersil
- • Analog Devices
- • ON Semiconductor
- • STMicroelectronics
در بازار ایران، مدلهایی که بیشتر دیده میشوند:
- • NE555 یا مدلهای مشابه (از برندهای مختلف)
- • ICM7555
- • LMC555
- • مدلهای CMOS کم مصرف
خرید و قیمت آی سی تولید پالس مدل DIP از جوش و برش مقدم مشهد
فروشگاه جوش و برش مقدم در مشهد، با سالها تجربه در زمینه تأمین قطعات الکترونیکی دستگاههای جوش و برش، IC تولید پالس DIP را با کیفیت اصلی و قیمت رقابتی به سراسر ایران ارسال میکند. این فروشگاه با ارائه مشاوره تخصصی، انتخاب مناسبترین محصول را برای کاربران تسهیل میکند.
