دیود یکسوساز DIP

دیود یکسو ساز یا رکتیفایر چیست؟

در دنیای امروز، انرژی الکتریکی به شکل جریان متناوب (AC) تولید و توزیع می‌شود؛ اما اکثر دستگاه‌های الکترونیکی، به‌خصوص دستگاه‌های پیچیده‌ای مانند دستگاه‌های جوش و برش، برای عملکرد صحیح به جریان مستقیم (DC) نیاز دارند. اینجا است که نقش محوری دیود یکسوساز یا رکتیفایر مشخص می‌شود. دیود یکسو کننده یک قطعه نیمه‌هادی دو پایه (آند و کاتد) است که مهم‌ترین ویژگی آن، رسانایی یک‌طرفه است. این قطعه صرفاً به جریان الکتریکی اجازه می‌دهد که در یک جهت (از آند به کاتد) عبور کند و در جهت معکوس مانند یک مانع عمل کرده و جریان را سد می‌کند. این عملکرد یک‌طرفه، اساس فرآیند یکسوسازی است که طی آن، جریان AC به DC پالسی تبدیل می‌شود.

دیودهای یکسوساز معمولاً از جنس سیلیکون ساخته می‌شوند (افت ولتاژ حدود 0.7 ولت) زیرا توانایی تحمل ولتاژ شکست بالا و جریان نشتی معکوس کمتری دارند. برای کاربردهای با سرعت بالا از دیودهای شاتکی (افت ولتاژ کمتر) استفاده می‌شود.

انواع دیود یکسوساز DIP

دیودهای یکسوساز بر اساس مشخصات فنی و ساختاری به گروه‌های زیر تقسیم می‌شوند:

• • دیود یکسوساز استاندارد
• • پل دیود شامل ۴ دیود در پیکربندی پل
• • دیود یکسوساز قدرت
• • دیود شاتکی برای افت ولتاژ مستقیم پایین‌تر
• • دیود زنر برای تنظیم ولتاژ معکوس
• • دیودهای سرعت استاندارد (Recovery 2-5μs)
• • دیودهای بازیابی سریع (Fast Recovery - 150-500ns)
• • دیودهای بازیابی فوق سریع (Ultra Fast Recovery - 25-100ns)
• • دیودهای  DIP
• • دیودهای SMD
• • دیودهای پکیج صنعتی

مزایای استفاده از دیود یکسو کننده

• • تبدیل AC به DC: اساسی‌ترین نقش در مدارهای منابع تغذیه.
• • محافظت در برابر پلاریته معکوس: جلوگیری از آسیب دیدن قطعات در صورت اتصال اشتباه ولتاژ.
• • حذف نویز: کمک به فیلترینگ و کاهش مؤلفه‌های AC ناخواسته.
• • عملکرد مطمئن در دماهای بالا: به‌ویژه در مدل‌های سیلیکونی پرقدرت.

کاربرد دیود یکسوساز در زمینه‌های مختلف

دیود رکتیفایر کاربرد گسترده‌ای دارد، از جمله:

• • منابع تغذیه (مدور، سوئیچینگ)
• • مدارهای شارژ باتری
• • پل‌های یکسوساز برای تبدیل AC به DC
• • منبع تغذیه دستگاه‌های جوش و برش
• • تجهیزات الکترونیکی عمومی
• • استفاده در قطعات الکترونیکی برای جلوگیری از عبور ولتاژ معکوس
• •  در درایورها، اینورترها و مدارات کنترل قدرت

در زمینه تعمیر دستگاه جوش و برش، دیودهای یکسوساز ممکن است در بخش تغذیه دستگاه، بخش کنترل ولتاژ یا مدارهای پل دستگاه نقش داشته باشند. کسانی که قطعات دستگاه را تعویض می‌کنند یا کیفیت عملکرد را بهبود می‌دهند، لازم است شناخت خوبی از دیودها داشته باشند.

نکات مهم در انتخاب و خرید دیود یکسوساز DIP

برای خرید دیود یکسوساز از جوش و برش مقدم، که مرکز فروش قطعات تخصصی جوش در مشهد است، باید به چند پارامتر کلیدی توجه کنید تا مطمئن شوید قطعه‌ای که برای تعمیر یا تولید انتخاب می‌کنید، بهترین کارایی را دارد:

1. 1.ولتاژ معکوس پیک تکراری: این مقدار حداکثر ولتاژ معکوسی است که دیود می‌تواند به‌صورت پیوسته تحمل کند. در منابع تغذیه 220 ولت AC، حتماً دیودی با VRRM بسیار بالاتر از 311 ولت پیک (معمولاً 1000 ولت مانند 1N4007 یا 1N5408) انتخاب کنید تا از شکست دیود جلوگیری شود.
2. 2.جریان مستقیم متوسط: حداکثر جریانی که دیود می‌تواند به‌طور پیوسته در حالت بایاس مستقیم تحمل کند. برای دستگاه‌های جوشکاری با جریان خروجی 200 آمپر، باید از دیودهای پرقدرت با ظرفیت جریان‌دهی بالا استفاده شود.
3. 3. زمان بازیابی معکوس: این پارامتر برای انتخاب دیود در مدارهای فرکانس بالا (مانند اینورترهای جوشکاری) حیاتی است. هرچه trr کمتر باشد، دیود سریع‌تر است و در فرکانس‌های بالاتر راندمان بهتری دارد. دیودهای شاتکی دارای کمترین زمان بازیابی هستند.
4. 4.جریان ضربه‌ای پیک: حداکثر جریانی که دیود می‌تواند به‌صورت لحظه‌ای و کوتاه‌مدت (مثلاً در زمان روشن شدن مدار) تحمل کند.

برندهای معروف و پرکاربرد دیود یکسوساز در بازار ایران و جهان

کیفیت و اصالت دیود یکسو کننده، به‌خصوص در قطعات پرقدرت دستگاه‌های جوش، مستقیماً بر کیفیت و طول عمر دستگاه تأثیر می‌گذارد.

• •  Infineon Technologies: پیشرو در تولید دیودهای قدرت و IGBTها.
• •  STMicroelectronics: تولیدکننده طیف وسیعی از نیمه‌هادی‌ها، شامل دیودهای شاتکی و رکتیفایر.
• •  ON Semiconductor (ON Semi): تولیدکننده مطرح قطعات برای منابع تغذیه.
• • Vishay: یکی از بزرگترین تولیدکنندگان قطعات پسیو و اکتیو، از جمله انواع دیود.

معروف‌ترین و پرفروش‌ترین آن ها در بازار ایران

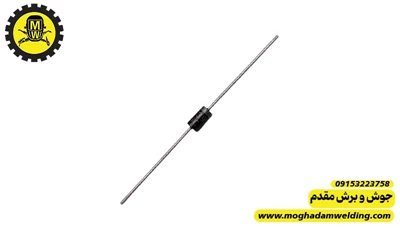

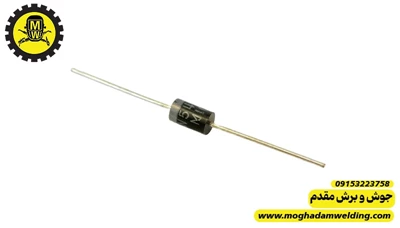

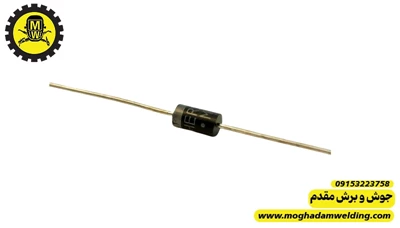

• • سری 1N400X: از جمله 1N4007 (1 آمپر، 1000 ولت)، پرکاربردترین دیود رکتیفایر عمومی.

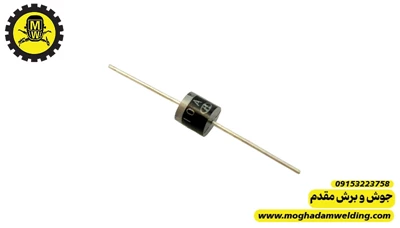

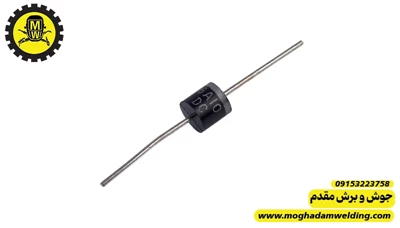

• • سری 1N540X: از جمله 1N5408 (3 آمپر، 1000 ولت)، برای جریان‌های کمی بالاتر.

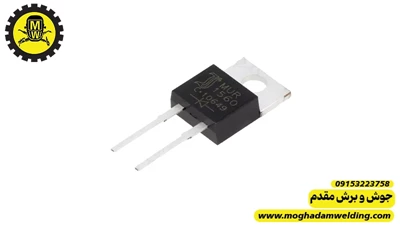

• • انواع شاتکی: مانند 1N58XX و MURXX  (دیودهای فوق‌سریع) که در مدارهای فرکانس بالا به‌وفور استفاده می‌شوند.
• • برندهای محبوب در ایران: محصولات برندهایMicro Commercial Components (MCC)، Vishay و قطعات چینی با کیفیت مورد تأیید در بازار ایران، از پرفروش‌ترین‌ها هستند.

خرید و قیمت دیود یکسوساز از فروشگاه جوش و برش مقدم

جوش و برش مقدم در مشهد نه‌تنها یک فروشگاه، بلکه یک مرکز فروش و مشاوره تخصصی در زمینه تعمیر و قطعات دستگاه‌های جوش و برش است. ما با درک عمیق از نیازهای فنی این حوزه، تنها دیودهای یکسوسازی را ارائه می‌دهیم که پارامترهای فنی آن‌ها با استاندارد صنعت مطابقت دارد. این تخصص باعث شده تا ما به مرجعی مطمئن برای خرید قطعات اصلی و اورجینال در سراسر ایران تبدیل شویم. اطمینان از کیفیت خوب و قیمت منصفانه، رسالت اصلی ما است.
