خازن سرامیکی

خازن سرامیکی یک قطعه الکترونیکی پسیو (غیرفعال) با ظرفیت ثابت است که از دو یا چند لایه فلزی رسانا (الکترود) و یک لایه نازک از ماده سرامیکی (دی‌الکتریک) بین آن‌ها تشکیل شده است. هدف اصلی آن، ذخیره موقت انرژی الکتریکی در یک میدان الکتریکی است. در خازن‌های سرامیکی، ضریب اتلاف (Dissipation Factor) و مقاومت سری معادل (ESR) پایین است که این خصوصیات آن‌ها را برای کار در فرکانس‌های بالا، مانند مدارهای RF (فرکانس رادیویی) و نوسان‌سازها، ایده‌آل می‌کند.

یکی از ویژگی‌های بارز آن، غیرقطبی (Non-Polarized)  بودن آن‌ها است، به این معنی که جهت نصب آن‌ها در مدار اهمیت ندارد، برخلاف خازن‌ الکترولیتی! در حال حاضر، خرید خازن سرامیکی به دلیل تولید انبوه و تنوع در مدل‌هایSMD، برای هر فعال حوزه الکترونیک و تعمیر دستگاه‌های جوش و برش امری ضروری است.

  انواع خازن سرامیکی از لحاظ ساختار و نحوه نصب

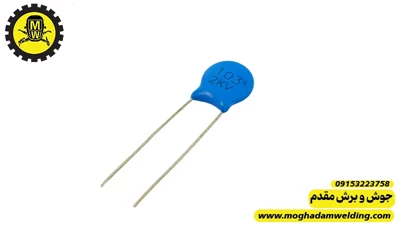

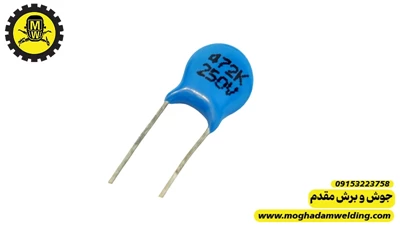

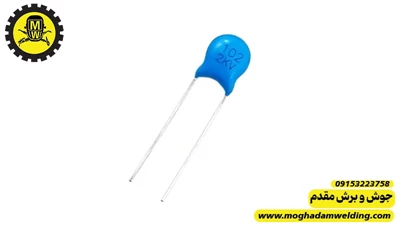

• • خازن‌های دیسکی: در بازار ایران به نام خازن عدسی نیز معروف‌اند. این مدل‌ها دارای پایه‌های سیمی برای نصب از نوع DIP هستند و معمولاً در ولتاژهای بالا و ظرفیت‌های پایین (پیکوفاراد تا نانوفاراد) کاربرد دارند.
• • خازن‌های چند لایه: این‌ها رایج‌ترین نوع خازن سرامیکی  smdهستند که به‌صورت قطعات تراشه‌ای و کوچک برای نصب سطحی (SMD) ساخته می‌شوند. ساختار لایه‌لایه (شامل صدها لایه سرامیکی و فلزی) امکان دستیابی به ظرفیت‌های بالاتر (تا میکروفاراد) در حجم بسیار کم را فراهم می‌کند.

انواع خازن سرامیکی از لحاظ جنس (ترکیب دی‌الکتریک) و ویژگی کاری (کلاس پایداری)

• • خازن‌های کلاس1سرامیکی: این گروه دارای پایداری بالا و تلفات دی‌الکتریک بسیار کم هستند. ظرفیت این خازن‌ها با دما و ولتاژ تغییرات اندکی دارد و تقریباً خطی است.
• • کد NP0 (یا C0G): پرکاربردترین نوع کلاس ۱. دارای پایداری حرارتی فوق‌العاده و کمترین تغییر ظرفیت نسبت به دما. مناسب برای مدارهای فرکانس رادیویی (RF)، مدارهای تشدید (رزونانس) و نوسانگرهای دقیق.
• • خازن‌های کلاس 2 سرامیکی: این گروه، که از مواد فروالکتریک مانند تیتانات باریم ساخته شده‌اند، راندمان حجمی بسیار بالایی دارند (ظرفیت بیشتر در حجم کمتر)، اما پایداری حرارتی و ولتاژی آن‌ها کمتر از کلاس ۱ است و ظرفیت‌شان ممکن است با دما و ولتاژ اعمالی تغییرات قابل توجهی داشته باشد.
• • کد X7R: پایداری قابل قبول در محدوده دمایی گسترده (۵۵- تا ۱۲۵+ درجه سانتی‌گراد). مناسب برای کاربردهای عمومی کوپلینگ و بای‌پس.
• • کد Y5V/Z5U: دارای بالاترین راندمان حجمی و بالاترین تغییرات ظرفیت نسبت به دما و ولتاژ. معمولاً برای کاربردهای غیرحساس به دقت ظرفیت مانند دی‌کوپلینگ یا فیلترینگ عمومی که صرفه‌جویی در فضا مهم است، استفاده می‌شوند.

  انواع از لحاظ عملکرد (ولتاژ کاری)

• • خازن‌های ولتاژ پایین (LV): رایج در بردهای دیجیتال با ولتاژ ۵ تا ۱۰۰ ولت.
• • خازن سرامیکی ولتاژ بالا (HV): طراحی شده برای تحمل ولتاژهای کاری بالا (از چند کیلوولت تا ده‌ها کیلوولت) و کاربردهای قدرتی.

تفاوت خازن سرامیکی و پلی استر

در مقایسه با خازن‌های الکترولیتی، خازن الکترونیکی سرامیکی اندازه کوچک‌تری دارد و از نظر طول عمر و پایداری حرارتی عملکرد بهتری ارائه می‌دهد. در مقابل، خازن‌های الکترولیتی ظرفیت بالاتری دارند که در مدارهای ذخیره انرژی پرحجم مناسب‌تر است. همچنین نسبت به خازن‌های پلی‌استر، مدل سرامیکی پاسخ فرکانسی سریع‌تری دارد اما ظرفیت آن محدودتر است.

کاربرد خازن سرامیکی در صنایع

کاپاسیتور سرامیکی به واسطه ویژگی‌های منحصربه‌فردشان، به‌طور گسترده‌ای در حوزه‌های فعالیت جوش و برش و سایر صنایع مرتبط استفاده می‌شوند:

• • فیلترینگ و حذف نویز: مهم‌ترین کاربرد آن‌ها در کنار آی‌سی‌ها و میکروکنترلرها است تا نویزهای فرکانس بالا در خطوط تغذیه را حذف کرده و ولتاژ ورودی به تراشه را پایدار نگه دارند.
• • مدارهای رزونانس و نوسان‌سازها: کاپاسیتورسرامیکی کلاس ۱ (مانند NP0/C0G) به دلیل پایداری دمایی بالا، در مدارهای زمان‌بندی و تولید فرکانس دقیق (مانند نوسان‌سازها در مدارات مخابراتی یا کنترل دستگاه جوش) استفاده می‌شوند.
• • کوپلینگ و جداسازی سیگنال: در مدارهای صوتی و فرکانس رادیویی (RF)، برای عبور سیگنال‌های AC (فرکانس بالا) و مسدود کردن DC (جریان مستقیم) به کار می‌روند.
• • صنایع و دستگاه‌های جوش و برش: در قسمت‌های کنترلی، مدارهای درایور IGBT، فیلترهای ورودی و خروجی با فرکانس بالا و تثبیت‌کننده‌های ولتاژ در اینورترهای جوش، از این خازن‌ها استفاده می‌شود.

خرید و قیمت خازن سرامیکی از فروشگاه جوش و برش مقدم

فروشگاه جوش و برش مقدم با درک اهمیت دسترسی به قطعات با کیفیت و تخصصی، امکان خرید خازن سرامیکی در انواع مختلف (دیسکی و MLCC، در کلاس‌های مختلف و ولتاژهای کاری متنوع) را برای مشتریان خود فراهم کرده است. ما با تاکید بر کیفیت خوب و قیمت رقابتی، می‌کوشیم تا تجربه خریدی مطمئن را برای شما رقم بزنیم. هدف ما این است که قطعات الکترونیکی ما (اعم از خازن‌های سرامیکی و دیگر خازن ها مورد نیاز برای تعمیر دستگاه‌های جوش و برش) بتوانند به عنوان مرجع مطمئن در پروژه‌های شما عمل کنند و خیال شما را از بابت کارایی طولانی‌مدت راحت سازند.

شما می‌توانید برای خرید خازن‌ الکترونیکی سرامیکی باکیفیت و تخصصی، هم به صورت عمده برای تولید و تعمیرات انبوه و هم به صورت تکی برای تعمیرات موردی، از فروشگاه ما اقدام کنید. با توجه به موقعیت مکانی فروشگاه ما در مشهد، خراسان رضوی، ایران، ما آمادگی داریم تا محصولات مورد نیاز شما را با بالاترین کیفیت بسته‌بندی و در سریع‌ترین زمان ممکن به سراسر شهرهای ایران ارسال کنیم.
